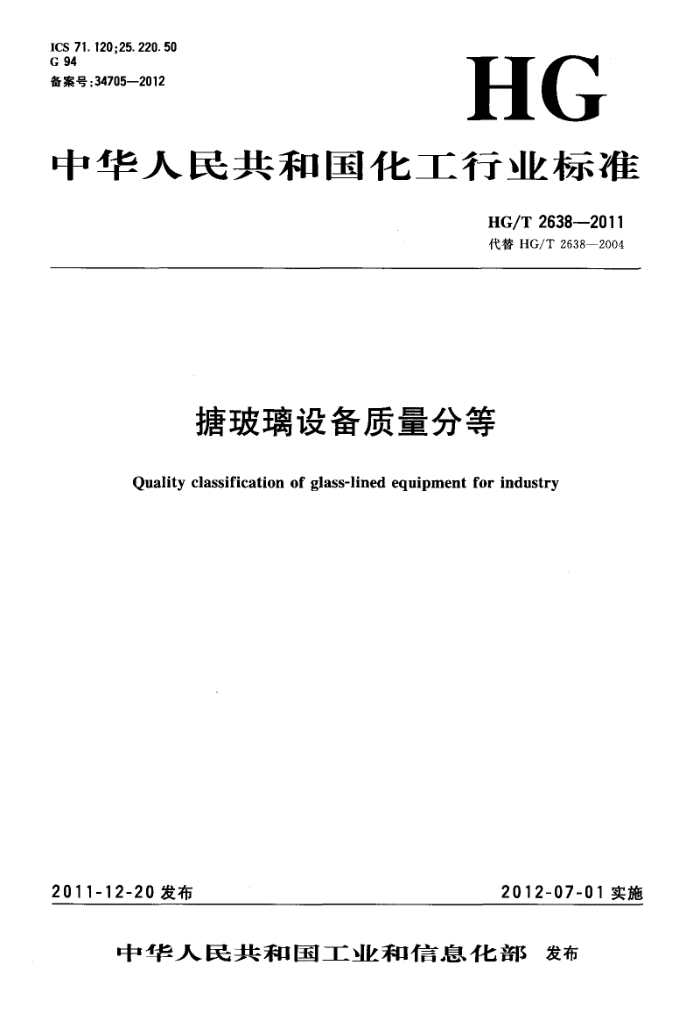

ICS 71. 120;25.220.50 G 94 备案号：34705—2012
HG
中华人民共和国化工行业标准
HG/T2638-2011 代替HG/T2638—2004
塘玻璃设备质量分等
Quality classification of glass-lined equipment for industry
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部 发布 HG/T 2638—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2638一2004《糖玻璃设备质量分等》。 本标准与HG/T2638一2004相比主要技术变化如下：
主要项中增加了糖玻璃层耐水性的分等考核要求；一般项中增加了搅拌器锚翼宽度与标准宽度的偏差的分等考核要求增加了规格大于20000L的塘玻璃设备塘玻璃层厚度的考核要求；根据GB25025一2010《糖玻璃设备技术条件》的规定对部分分等指标进行了修订。
一
本标准由中国石油和化学工业联合会提出。 本标准由全国糖玻璃设备标准化技术委员会归口。 本标准起草单位：天华化工机械及自动化研究设计院，本标准主要起草人：张楠、何继龙、马小强、孙涛。 本标准代替了HG/T2638-2004。 HG/T2638—2004的历次版本发布情况为：
ZB/TG94007—1989、HG/T2638--1994。
H HG/T2638—2011
糖玻璃设备质量分等
1范围
本标准规定了糖玻璃设备质量分等的方法和要求。 本标准适用于设计压力小于或等于1.0MPa，设计温度高于一20℃低于或等于200℃的塘玻璃设
备及部件的质量分等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB25025塘玻璃设备技术条件 3考核项目分类 3.1关键项 3.1.1塘玻璃设备水压试验； 3.1.2玻璃设备夹套水压试验； 3.1.3塘玻璃设备气密性试验； 3.1.4塘玻璃层高电压试验。 3.2主要项 3.2.1糖玻璃层耐酸性：CHP、CHN两类为耐盐酸性；WCHP、WCHN两类为耐柠檬酸性； 3.2.2糖玻璃层耐碱性：CHP、CHN两类为耐氢氧化钠性；WCHP、WCHN两类为耐碳酸钠性； 3.2.3塘玻璃层耐水性； 3.2.4塘玻璃层耐机械冲击性； 3.2.5罐法兰最大最小直径差； 3.2.6 罐法兰平面度； 3.2.7 搅拌器上端密封段径向全跳动（允许用搅拌轴密封段径向平均圆跳动替代）； 3.2.8 搅拌器下端径向圆跳动； 3.2.9 罐法兰压紧面宽度； 3.2. 10 罐身筒体最大最小直径差； 3.2.11 人孔法兰及人孔盖密封面平面度。 3.3一般项 3.3.1玻璃层厚度； 3.3.2塘玻璃层表面缺陷：糖玻璃层表面上的异物、擦伤、暗泡、粉瘤、线纹、色泽不均、糖烧修补痕迹和边缘剥落； 3.3.3几何变形：搅拌轴孔的管口法兰对罐盖法兰平行度、温度计套管直线度、搅拌器锚翼对称度、搅拌器锚翼宽度与标准宽度的偏差。 4项目考核指标规定 4.1关键项的考核
凡合格品及合格品以上等级的产品均必须达到GB25025要求的指标。关键项不分等。
1 HG/T 2638—2011 5.1.2 优等品关键项全部达到现行技术条件规定指标。 5.1.3设备（或部件）主要项、一般项全部达到优等品指标。 5.2一等品 5.2.1一等品各项指标及检测方法全部执行现行标准。 5.2.2 一等品关键项全部达到现行技术条件规定指标。 5.2.3 设备（或部件）主要项、一般项全部达到一等品指标。 5.3合格品 5.3.1合格品各项指标及检测方法全部执行现行标准。 5.3.2合格品关键项全部达到现行技术条件规定指标。 5.3.3 8 设备（或部件）主要项、一般项全部达到合格品指标。
4 中华人民共和国化工行业标准据玻璃设备质量分等 HG/T2638—2011 出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011)
化学工业出版社印刷厂
880mm×1230mm1/16印张%字数9千字
2012年3月北京第1版第1次印刷
书号：1550251112
购书咨询：010-64518888 售后服务：010-64518899
网址：http：//www.cip,com.cn
凡购买本书，如有缺损质量间题，本社销售中心负责调换。
定价：10.00元
