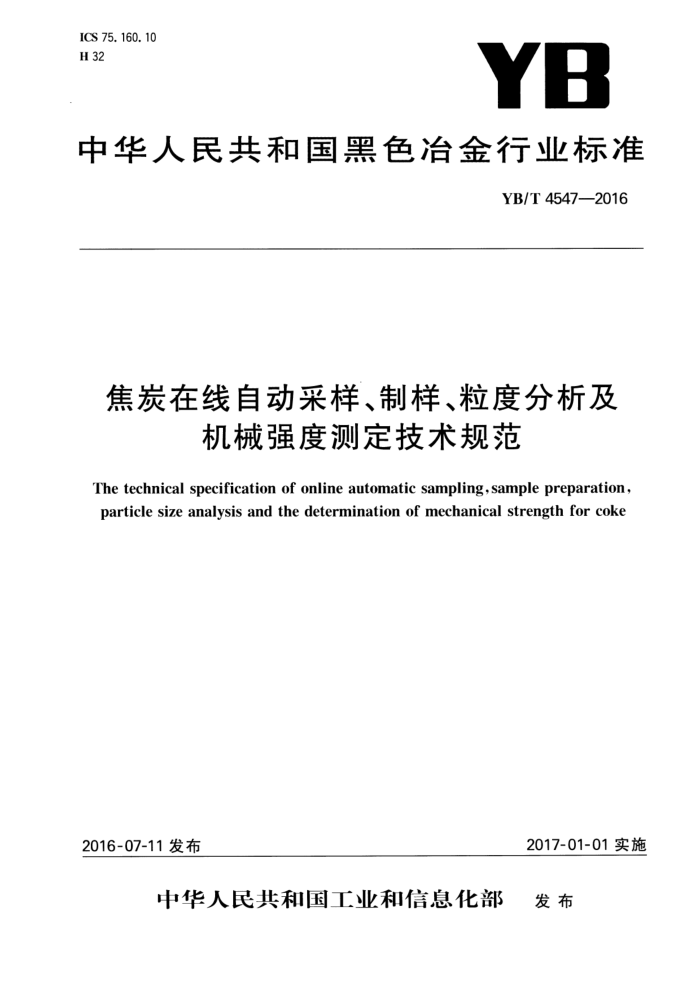

ICS 75.160.10 H 32
YB
中华人民共和国黑色冶金行业标准
YB/T4547—2016
焦炭在线自动采样、制样、粒度分析及
机械强度测定技术规范
Thetechnical specification of online automatic sampling,samplepreparation particle size analysis and the determination of mechanical strength for coke
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部 发布 YB/T 4547—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：宁波钢铁有限公司、上海赫尔斯测控工程科技有限公司、浙江福特机械制造有限公
司、上虞市宏兴机械仪器制造有限公司、武汉钢铁（集团)公司、浙江志杰电力科技有限公司、杭州睿昆信息技术有限公司、冶金工业信息标准研究院、中冶赛迪工程技术股份有限公司。
本标准主要起草人：李馨泉、徐昱、任艳、郑景须、贾丽晖、张小凡、陆慧中、朱昌毅、孙逊、范金泉、 张关来、沈雪松、沈炬、陈良、王鹃、王晓杰、邢光宇、马军、张义、胡芝春、许秀飞。 YB/T4547—2016
焦炭在线自动采样、制样、粒度分析及
机械强度测定技术规范
1范围
本标准规定了焦炭机械采样、制样、在线粒度分析及机械强度测定的技术要求，本标准适用于干熄焦生产线，湿熄焦生产线可参照使用。对于焦炭机械采制样、粒度分析及机械强
度测定的集成系统只要符合本规范所述的基本原则，其系统的具体构成、工艺流程、采用形式可以多种多样。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1997焦炭试样的采取和制备 GB/T2005冶金焦炭焦末含量及筛分组成测定方法 GB/T2006焦炭机械强度的测定方法 GB/T9977焦化产品术语
3术语和定义
GB/T9977界定的及下列术语和定义适用于本文件。
3. 1
集成系统 integratedsystem 焦炭采样设备、制样设备及检测设备按一定流程整合，在计算机控制下可以完成采、制、测功能的系
统，在本标准中简称集成系统。 3. 2
溜管chute 集成系统中按流程连接设备之间的管道。
3.3
滚筒筛trommel 在电机与减速机作用下，筛筒沿轴线旋转，实现物料按要求粒度分离。滚筒筛主要有电机、减速机、
滚筒装置、机架、密封盖、进出料口组成。 3.4
电子料斗秤electronichopperscale 与料斗配套，带有重量传感器及重量显示器，自动检测料斗中物料重量的装置。
3.5
电子减量秤electronicreductionscale 与料斗配套，带有重量传感器及重量显示器，自动检测料斗中物料减少重量的装置。
3.6
给料机feeder 一种小型带式运输机，采用无级变速装置，在集成系统中用于转运物料。 YB/T 4547—2016
3. 7
在线转鼓onlinetumbledrum 一种由PLC控制，具备自动接料、运转、弃料等功能并满足GB/T2006相关规定的转鼓。
-
4集成系统基本要求 4.1 能可靠地提供有代表性的样品，在线完成焦炭筛分组成及焦炭机械强度测定。 4.2采取必要的防堵措施，保证系统通畅无积料。 4.3有配套的除尘系统。 4.4根据现场实际需要，配有弃料系统。 4.5集成系统示意图见图1。 4.6具备配套计算机控制与监视系统，实现现场无人值守远程控制。
主皮带采样机(头部）
1号给料机
斗提机
料斗秤
比对试样
2号给料机
五级筛80/60/40/25/mm
五只料斗秤组
破碎机-25mm
3号给料机
缩分机
二级筛23mm~25mm
在线自动转鼓
破碎机-13mm
鼓后料斗秤
缩分机
1
三级筛
破碎机-3mm
三只料斗秤组
工分样品收集-3mm
反应性样品收集23mm~25mm
全水分样品收集-3mm
弃料设备(返回主皮带)
图1集成系统示意图
2 YB/T4547—2016
4.7集成系统中子系统相对独立，一部分或多个部分丧失作用，系统剩余部分仍然能够正常工作。 4.8溜管等与焦炭接触部位，用耐磨材料。 4.9物料转运过程中，避免垂直落料。落料点不应使用硬质材料。 4.10集成系统结构设计及安全性要满足相关标准要求。 5机械采样基本要求 5.1机械采样系统由头部采样机、皮带给料机、份样计量装置、溜管、焦炭贮存斗、提升装置及下料漏斗等组成， 5.2采样器开口宽度不小于焦炭最大公称粒度3倍。采样器切割料流速度在1.5m/s以下。 5.3采样器须垂直于料流方向切割，料流中的焦炭被采集机会均等。 5.4初级子样量m(kg)按式(1)计算：
Cb
m= 3.6Xv X10-3
（1)
式中： C——带式运输机焦炭流量，单位为吨每小时（t/h）； b—一采样器开口宽度，单位为毫米（mm）； u—带式运输机皮带速度，单位为米每秒(m/s）。
5.5采样器应有足够的容量以收集整个份样或让其全部通过，份样不损失、不溢出、不堵塞。 5.6在线采样应具备同时采取比对试样功能。 5.7在发生重要变化如重要设备更换或调整时，要重新进行偏倚试验及精密度测定。再次得到满意精密度时方可再投入使用。 5.8采样系统应能自动清理，避免积料导致样品污染。 5.9为了满足样品量，应设置计量的副样或大样收集装置。 5.10采样系统应配套除尘装置。 6在线制样基本要求
6.1在线制样系统由在线破碎机、在线缩分器、在线筛分器、溜管及样品收集器等设备组成，具体设备可根据用户需要的样品及现场实际配置。 6.2在线制样应满足GB/T1997相关要求，并可以提供以下样品：
a）未破碎焦炭样品； b) 机械强度测定用样品； c) 测定全水分用样品； d）工业分析用样品-3mm; e) 焦炭反应性及反应后强度用样品。
6.3缩分器的容量应能容纳或通过在预期最大流量下的整个份样，不损失、不溢出、不阻塞。 6.4缩分器垂直切割料流部分的最窄端宽度至少为焦炭标称最大粒度的3倍。 6.5各级样品缩分时最少切割数为20。 6.6破碎机具有可更换的颚板，颚板由高锰钢制造而成。破碎机能够破碎最大粒度的焦炭，破碎速率满足系统处理时间要求。 6.7建议对辊破碎机由两个直径为300mm的高锰钢对辊组成。对辊之间的间隙及转速是可以控制的。 6.8试样收集器应不透水、便于清洁。建议采用不锈钢材质。
3 YB/T4547—2016
7在线粒度分析基本要求 7.1在线粒度分析筛片制作及试样质量应满足GB/T2005相关要求。 7.2在线粒度分析系统由给料机、五级滚筒筛、电子料斗秤（含电子减量秤)等组成。 7.3五级筛后料斗容积需根据用户焦炭粒度分布范围为依据设计。 7.4在线粒度分析试样入筛前由给料机控制五级筛进料速度。 7.5在连续机械筛分的情况下，给料速度与滚筒筛转速及滚筒筛角度应保持相对稳定，不能对焦炭造成损害，并保证筛分效率。 7.6电子料斗秤感量为0.1kg，每次使用前自动校正零点；配备标准码，定期标定电子料斗秤。 7.7筛分设备密封，配有除尘接口。 8在线机械强度测定 8.1在线焦炭机械强度测定的设备与检测方法应满足GB/T2006的相关规定。 8.2在线转鼓入鼓焦炭由在线粒度分析完成后存在于电子料斗秤(或电子减量秤)中的焦炭按比例入鼓提供。试样量须能满足两次测定。 8.3入鼓给料机具备正反转功能，根据需要实现入鼓或弃料。 8.4人鼓焦炭试样量为50kg土1.0kg。 8.5在线转鼓须密封，且有自清洁功能。 8.6入鼓后焦炭按照标准规定的时间及转数进行在线检测。 8.7 在线筛分电子料斗秤的感量为0.01kg。每次使用前校正零点。 8.8在线机械强度测定须配置鼓前计量装置、出鼓计量装置及筛后计量装置。 8.9机械鼓后筛筛板采用40mm、25mm与10mm圆孔机械筛。机械筛可用摇筛或滚筒筛等。控制筛分速度与振动幅度，筛分过程不得产生对M有影响的破损。 8.10在线筛分与机械强度测定系统投人使用前，需要进行精密度试验。需将同一批次的焦炭连续检测至少20次，验证系统在线测定结果的稳定性。通过采比对试样方法，在线检测与手工检测结果做比对，以验证系统在线检测的准确性。比对试验至少20次。如果存在系统偏差，通过统计分析计算出手工检测与在线检测的相关性。相关系数输人电脑计算程序中。 8.11在线检测的稳定性与准确性均满足要求时，在线机械强度可投人运行。 8.12在线焦炭机械强度检测系统使用中应定期与手工检测进行比对试验。发生重要设备更换时，需要重新进行比对试验。 8.13重复性见表1。
表 1
指标
M2s 2. 5
M4o 3. 0
Mio 1. 0
L
重复性限r/%
