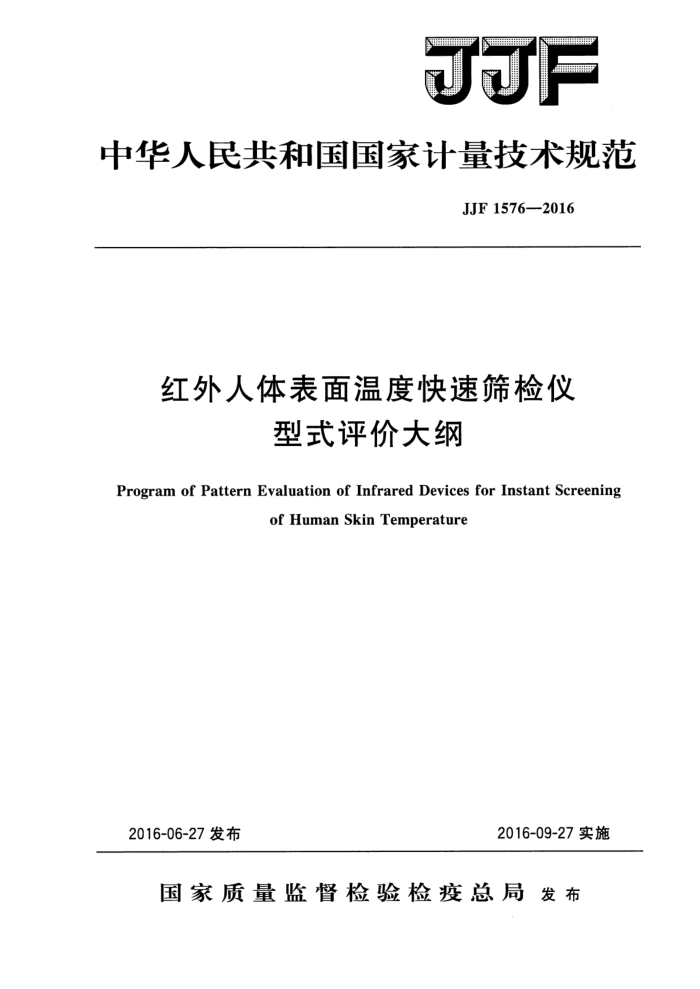

JJF
中华人民共和国国家计量技术规范
JJF1576-2016
红外人体表面温度快速筛检仪
型式评价大纲
Program of Pattern Evaluation of Infrared Devices for Instant Screening
of Human Skin Temperature
2016-06-27发布
2016-09-27实施
国家质量监督检验检疫总局发布 JJF1576—2016
红外人体表面温度快速筛检仪
型式评价大纲
JJF1576—2016
ProgramofPatternEvaluation ofInfrared Devices for Instant Screening of Human
Skin Temperature
归口单位：全国温度计量技术委员会起草单位：中国计量科学研究院
本规范委托全国温度计量技术委员会负责解释 JJF1576—2016
本规范起草人：
邢波（中国计量科学研究院）柏成玉（中国计量科学研究院）原遵东（中国计量科学研究院） JJF1576—2016
目 录
(Ⅲ) (1) (1) (1) (1)
引言 1范围 2引用文件 3术语和定义 3.1实验室误差.. 4概述 5法制管理要求 5.1计量单位要求 5.2外部结构 5.3标志 6计量要求. 6.1 分辨力 6.2 温度显示范围 6.3 实验室误差· 6. 4 警示响应时间 7通用技术要求 7.1外观与结构..· 7.2 模式. 7.3 警示功能. 7.4测温一致性（适用于热像式筛检仪） .. 7.5环境试验要求· 8 型式评价项目表 9 提交的技术资料及试验样机. 9.1技术资料要求.·· 9.2 提供样机的数量. 9.3 样机的使用方式... 10试验项目的试验方法和条件以及数据处理和合格判据
·
·
(1) (1) (1) (1) (2) (2) .(2) .(2) (2) (2) (2) (2) .(2) .(2) ...(2) .(2)
(3) (4) .. (4) (4) ... (4) （4)
..
..
（4) (4) (5) (5) (6) (7) (7) (7)
10.1 分辨力试验 10.2 温度显示范围试验 10.3 实验室误差1 10.4 实验室误差2 10.5 警示响应时间试验 10.6 警示功能试验 10.7 测温一致性试验 10.8 贮存运输环境条件试验
..
I JJF1576—2016
10.9 冲击试验 10.10 振动试验 10.11 跌落试验…· 10.12 电气安全试验.. 10.13 电磁兼容性试验 10.14 型式评价结果的判定. 11 试验项目所用计量器具和设备表 12 型式评价记录格式
(8) (8) (9) (9) (10) (10) (10) (11)
.
+....
Ⅱ JJF1576—2016
引言
本大纲主要依据JJF1015一2014《计量器具型式评价通用规范》、JJF1016一2014 《计量器具型式评价大纲编写导则》、JJF1107一2003《测量人体温度的红外温度计校准规范》及GB/T19146一2010《红外人体表面温度快速筛检仪》编写。本大纲试验项目包含了GB/T19146一2010除“5.2.4热像式筛检仪还应具备的功能”及“5.7.2 发射限值”以外的全部项目。
本大纲为首次发布
Ⅲ JJF1576—2016
红外人体表面温度快速筛检仪
型式评价大纲
1范围
本大纲适用红外人体表面温度快速筛检仪（以下简称筛检仪）产品的型式评价，也可用于其产品质量监督检查。
2引用文件
本大纲引用了下列文件： JJF1015一2014计量器具型式评价通用规范 JJF1107一2003测量人体温度的红外温度计校准规范 JJF1187一2008热像仪校准规范 GB9706.1一2007医用电器设备第一部分：安全通用要求 GB/T18268一2000测量、控制和实验室用的电设备电磁兼容性要求 GB/T19146一2010红外人体表面温度快速筛检仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
JJF1107一2003、GB/T19146一2010界定的及以下术语和定义适用于本规范。 3.1实验室误差laboratoryerror［GB/T19146—2010，3.6]
在规定的环境温、湿度和黑体温度条件下，筛检仪在校准模式测得的温度与黑体温度的差异。
4概述
筛检仪是将额头皮肤表面向外辐射的红外线，经光学系统聚焦到红外探测器上，通过电子元件将此信息转化成温度的仪器。它利用红外测温技术对人体表面温度进行快速测量，当被测人体表面温度达到或超过预设警示温度值时进行警示以筛检，从而达到体温筛检的目的。筛检仪通常由光学系统、探测器、电测系统和数据计算、参数校正等部分构成。
筛检仪包括点温式、多点式及热像式筛检仪。
5法制管理要求
5.1计量单位要求
温度的单位采用摄氏度，符号为℃。 5.2外部结构
1 JJF1576—2016
对不允许使用者自行调整的筛检仪，应采用封闭式机构设计或留有加盖封印的位置。
对需要进行现场检定的筛检仪，应有方便现场检定的接口、接线端子等结构。 5.3标志
试验样机应标识生产厂厂名或商标、型号规格、出厂编号。 试验样机应预留出位置以标出制造计量器具许可证的标志和编号以及计量器具型式
批准标志和编号。
6计量要求 6.1分辨力
筛检仪的显示分辨力应为0.1℃或更小。 6.2温度显示范围
温度显示范围应覆盖28.0℃～42.0℃。 6.3实验室误差
额定工作环境条件下，当标准黑体辐射源温度为33.0℃～37.0℃时，筛检仪的实验室误差应不大于0.4℃；当标准黑体辐射源温度低于33.0℃或高于37.0℃时，筛检仪的实验室误差应不大于0.6℃。 6.4警示响应时间
筛检仪的警示响应时间应不大于2s。 7通用技术要求
7.1外观与结构 7.1.1筛检仪外表面及其各种配件的壳体应整洁、色泽均匀，不应出现明显的划痕、 凹陷、变形、脱漆、污迹及裂纹等缺陷。 7.1.2筛检仪表面上的文字和标志应准确、清晰、牢固。 7.1.3筛检仪的控制和调节机构应灵活可靠，紧固件应无松动。 7.1.4筛检仪的功能键应有明确的标记、指示。 7.2模式 7.2.1筛检仪应具有体温模式，并指示所设定的显示模式。 7.2.2筛检仪的校准模式应可以直接设定或通过体温模式的换算技术来获得。 7.3警示功能
当筛检仪测量后的显示达到或超过警示温度值时，应能立即发出灯光、声音或屏幕指示等警示。 7.4测温一致性（适用于热像式筛检仪）
筛检仪的测温一致性应不超过士0.2℃。 7.5环境试验要求 7.5.1贮存运输环境
筛检仪处于包装状态，分别在温度为一20℃、相对湿度低于50%的环境试验箱内
2 JJF
