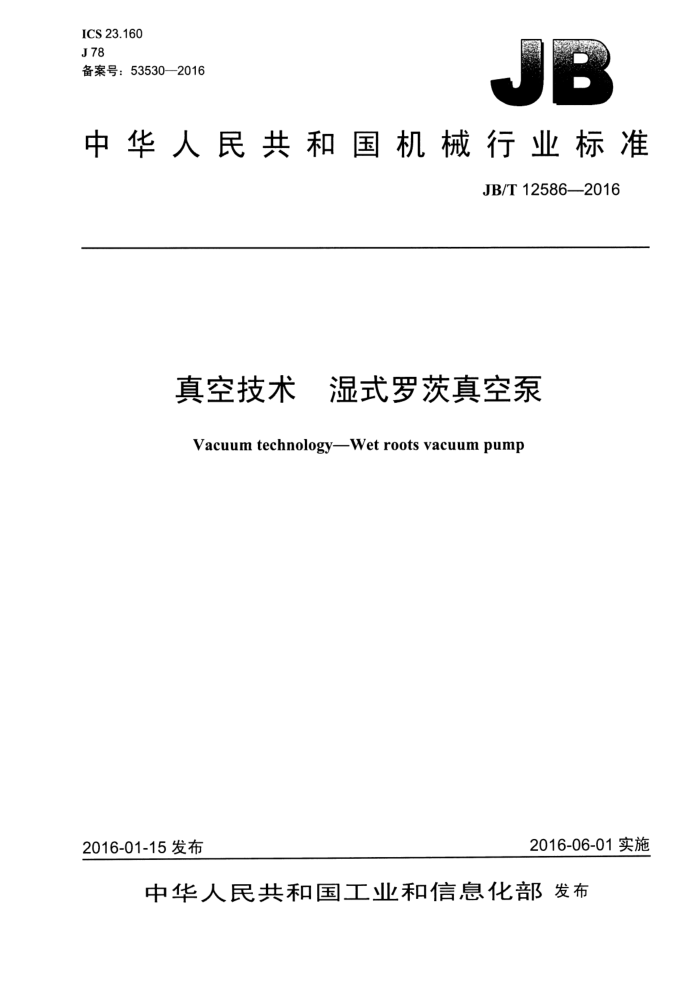

ICS 23.160 J78 备案号：53530—2016
中华人民共和国机械行业标准
JB/T12586—2016
真空技术 湿式罗茨真空泵
Vacuum technology-Wet roots vacuum pump
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12586—2016
目 次
前言
范用. 2 规范性引用文件 3 术语和定义..
1
型式与基本参数
4
4.1型式.. 4.2基本参数.. 4.3型号表示方法 5技术要求 6抽样及判定方法 6.1抽样方法， 6.2 判定方法 7试验方法 7.1 试验条件， 7.2 装置. 7.3 最大容许压差的测量 7.4 抽气速率的测量 7.5 消耗功率的测量 7.6 噪声声功率的测量 7.7 连续运转试验 8 检验规则. 8.1 合格证. 8.2 型式检验和出厂检验 8.3 型式检验记录.. 9标牌、标志、包装和贮存 10 安全要求.
图1 试验罩.. 图2 测量装置
2
表1 泵的基本参数. 表2 泵适用的试验累规格 JB/T12586—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准起草单位：浙江真空设备集团有限公司、合肥智海光电技术有限公司、山东精工泵业有限公
司、台州环球真空设备制造有限公司、杭州杭真真空工程技术有限公司、东莞劲胜精密组件股份有限公司、沈阳真空技术研究所。
本标准主要起草人：许涛、王西龙、罗根松、刘磊、胡眉、张晨光、李峰、赵伟胜、赵计春、任卫民、王长明、王玲玲。
本标准为首次发布。
II JB/T12586—2016
真空技术 湿式罗茨真空泵
1范围
本标准规定了湿式罗茨真空泵的术语和定义、型式与基本参数、技术要求、抽样及判定方法、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于湿式罗茨真空泵（以下简称泵）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 3163 真空技术术语 GB/T 3241 电声学倍频程和分数倍频程滤波器 GB/T3785.1—2010 电声学声级计第1部分：规范 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 19956.1 容积真空泵性能测量方法第1部分：体积流率（抽速）的测量 GB/T21271 真空技术真空泵噪声测量 GB22360真空泵安全要求
3术语和定义
GB/T3163界定的以及下列术语和定义适用于本文件。
3.1
湿式罗茨真空泵 wet-sealedrootsvacuumpump 用液体（通常为水）作密封和冷却作用的罗茨真空泵。
3.2
最大容许压差 maximumtoleratedifferentialpressure 泵出口压力为大气压时，连续运转0.5h，不发生故障所容许的出口压力与入口压力差值的最大值，
单位为帕（Pa）。 3.3
封水量sealwatercapacity 泵运转时，密封和冷却所需最小水量，单位为升每分（L/min）。
型式与基本参数
4
4.1型式
泵在结构型式上，是泵内装有两个同步反向旋转的叶形转子，转子问、转子与泵壳内壁问有细小问隙而互不接触，泵入口充入少量封水的一种变容真空泵。
1 JB/T12586—2016
号或不同一规格型号、同一质量等级、生产条件和生产时间基本相同的单台泵组成。但每个检查批的批量不得超过250台。
批的组成、批的大小以及识别批的方式等，应协商确定。 6.1.2抽样方案
采取一次抽样方案。每批样本数为两台，合格判定数为0。 6.1.3样本的抽取
样本应从检查批中抽取，可在批构成之后或在批的构成过程中进行。 6.1.4样本的检查
抽取的样本按第7章规定的方法进行检验。 6.2判定方法
每台泵（样本）必须符合本标准全部考核项目的技术要求方为合格产品，凡达不到本标准规定的任何一项指标，均判定为不合格产品。两台样本均为合格产品，则判该批为合格批，否则判该批为不合格批，
7试验方法
7.1试验条件 7.1.1泵的转速及配用电动机应符合产品设计的规定，泵的实际转速偏离规定转速不得超出土3%。 7.1.2封水量和封水温度应符合泵的基本参数和技术要求的规定。 7.1.3测量时环境温度应为18℃～25℃，测量期问温度波动不大于1.5℃，相对湿度不大于75%。 7.1.4试验气体为室温空气。 7.2装置 7.2.1试验罩
试验罩为圆简形［见图1a）]。其内径为D，高为2.5D，试验气体入口位」试验罩的轴线上，并背向泵口，与法兰平面距离为2D。真空计连接管距法兰平面为0.5D，并乘直」试验罩轴线。
试验罩的容积Vp至少应是泵腔有效容积Vp的8倍。试验罩与泵口之问需要连接一个长度不超过 0.5D的异径管接头［见图1b）]。不同规格的泵适用的试验累由表2给出。 7.2.2压力计
选择不同种类的压力计，其精度允许误差不超过5%。 7.2.3流量计
选择不同种类的流量计，其精度允许误差不超过3%。 7.2.4功率表和电流互感器
功率表应具有0.5级准确度，电流互感器应具有0.2级准确度。 7.2.5声级计
包括传声器和电缆在内的仪器系统，应满足GB/T3785.1一2010中1级的规定，所用滤波器应满足 GB/T3241的要求。
3 JB/T12586—2016
0.1D
接微调阀
D
Sz
接真空计
AS'
2 S
泵口直径
D
a）罩筒
b）异径管接头
图1试验罩
表2 泵适用的试验罩规格
序号 1 2 3
V/L 34 136 521
D/mm 250 400 630
Vp/L 1.1 ~4.2 4.2~17 17~65
7.2.6其他仪表
其他仪表，如气压表、转速表、湿度计等仪表，均按相应有关标准的规定。 7.2.7测量装置
测量装置如图2所示。
说明：
调节阀；流量计：
真空计：一功率表：图2测量装置
一被试泵；试验罩：
3
一电动机。
5-
7-
2
M
6
4
