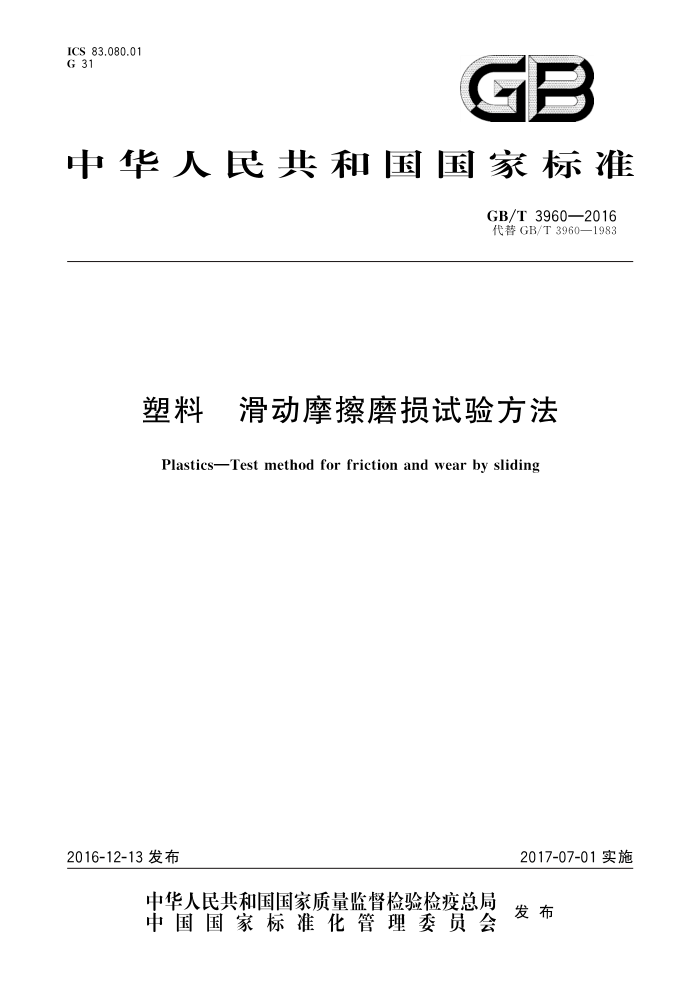

ICS 83.080.01 G 31
GB
中华人民共和国国家标准
GB/T3960—2016 代替GB/T3960—1983
塑料 滑动摩擦磨损试验方法 Plastics-Test method for friction and wear by sliding
2016-12-13 发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 专用
同方知网(北京)技术有限公司 GB/T3960—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3960一1983《塑料滑动摩擦磨损试验方法》。与GB/T3960一1983相比，主要
内容变化如下：
增加了标准化对象的陈述（见第1章）；增加了规范性引用文件（见第2章）；修改了标准涉及的术语和定义（见3.1、3.2、3.4、3.7和3.9，1983年版的1.1、1.2、1.3、1.4和1.5；
增加了标准涉及的术语和定义（见3.3、3.5、3.6、3.8、3.10和3.11
XA
增加了试验方法的原理（见第4章）；修改了标准所用试验设备的部分要求和格式（见5.1，1983年版的3.1、3.2、3.3、3.4和3.5）；一修改了试验环的要求（见6.1，1983年版的3.6）；
M V
修改了试样的要求（见6.2，1983年版的2.1和2.2）；增加了摩擦磨损试验的条件（见7.2）；修改了试验的步骤（见8.1和8.2，1983年版的6.1和6 增加了磨损量的表征手段（见9.2）；修改了有效数字的要求（见9.5，1983年版的7.1.2）增加了试验报告的要求[见10a）、b）、e）、g)和h。
.
本标准由中国石油和化学工业联合会提出。 本标准由全国塑料标准化技术委员会通用方法租产品分技术委员会（SAC/TC15/SC4)归口。 本标准起草单位：上海材料研究所、中蓝晨光化研究设计院有限公司、上海市塑料研究所有限公
司、济南舜茂试验仪器有限公司、浙江中达精密部件股份有限公司、嘉兴市中达上材轴承有限公司、中蓝晨光成都检测技术有限公司。
本标准主要起草人：李小慧、郑立新、刘の荣、王文东、金石磊、孔毅、陈召宝、张国强、谢鹏本标准所代替标准的历次版本发布情况为：
GB/T3960—1983。
1 专用
同方知网(北京)技术有限公司 GB/T3960—2016
塑料 滑动摩擦磨损试验方法
1范围
本标准规定了塑料及其复合材料滑动摩擦磨损性能的试验方法。 本标准适用于测定塑料及其复合材料的滑动摩擦磨损性能
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T2918塑料试样状态调节和试验的标准环境（ISO291，） JDT) GB/T1033.1—2008 塑料非泡沫塑料密度的测定 第1部务/浸渍法、液体比重瓶法和滴定法
(ISO1183-1:2004,IDT)
GB/T17754—2012 摩擦学术语
K
3术语和定义
有限公
GB/T17754一2012界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了
H
GB/T17754一2012中的某些术语和定义。 3.1
(
滑动摩擦 sliding friction 两物体接触面之间产生滑动时的摩擦。
T
3.2
摩擦 friction 在力作用下物体相互接触表面之间发生的切向相对运动或有运动趋势时，出现阻碍该运动行为并
且伴随着机械能量损耗的现象和过程文
[GB/T17754—2012,2.2]
3.3
摩擦副 rubbing pair;tribopair 专指由两个相对运动又相互作用摩擦学元素构成的最小的系统注：作为摩擦副的物体互称为对磨副。 [GB/T17754—2012,4.4]
3.4
摩擦力 friction force 相互接触的两物体当一个相对于另一个切向相对运动或有相对运动趋势时，在两者接触面上发生
的阻碍该两物体相对运动的切向力。 3.5
摩擦力矩 friction moment M 在转动摩擦副中，转动体在周向上受到的摩擦力与转动体有效半径的乘积。
1 GB/T3960—2016
[GB/T17754—2012,4.38]
3.6
磨痕宽度 scar width b 在环-块摩擦磨损试验时，块的表面经摩擦磨损后在摩擦面上留下的损伤痕迹的断面一一凹形圆弧
的圆弧弦长，单位为毫米（mm）。
见图1。
磨痕宽度
试样长度
图1磨痕宽度
3.7
V
磨损 wear 由于摩擦造成表面的变形、损伤或表层材料逐渐流失的现象和过程 LGB/T17754—2012,2.3
3.8
磨损量 wear loss 在磨损过程中摩擦副的材料接触表面变形或表层材料流失的量。 注1：通常可用体积、质量、儿何尺度等表示。 GB/T17754—2012,5.1 注2：本标准采用体积磨损、质量磨损、磨痕宽度来表 水
3.9
摩擦系数 friction coefficient μ 一组摩擦副之间的摩擦力与法向力之比 [GB/T17754—2012,4.18]
3.10
润滑方式 methods of lubrication 向摩擦副的表面供给润滑介质的方式。 注：可分为间隙润滑、连续润滑、单程润滑、循环润滑等。 [GB/T17754—2012,6.47]
3.11
润滑剂 lubricant 加入到两个相对运动表面之间，用于减少摩擦和控制磨损的易剪切物质。 GB/T17754—2012,6.48
4原理
将试样安装至试验机，试样安装于试验环上方，并加载负荷，试样保持静止，试验圆环以一定转速转动。见图2。 2 GB/T 3960—2016
负荷
试样
试验环
图2试验示意图
5设备
5.1试验机
IV
5.1.1传动系统，用来带动圆环以给定的转速旋转，转速的相对误差应不大于士3%，并要求圆环安装部位轴的径向跳动小于0.01mm。
X
5.1.2加载系统，对试样和圆环，施加法向力，法向力的相对误差应不大于士2%。 5.1.3测定和记录摩擦力矩系统，摩擦力矩的相对误差应不大于士3% 5.1.4记录圆环转数的计数器或计时器，转数的相对误差应不大于士1%。 5.1.5试样夹具应保证试样安装后无轴向窜动。
5.2 天平和量具 5.2.1 称量试样质量的分析天平误差应不大于0.1mg。 5.2.2 测量试样尺寸及磨痕宽度的量具误差应不大于0.02mm。
6试验环及试样
6.1试验环
试验环材料一般为45#钢，要求淬火，热处理HRC40～45，其外形尺寸：外径为（40士0.5）mm，内径为16mm，宽度10mm，外圆需倒角，倒角处均为0.5×45°，外圆表面与内圆同轴度偏差小于0.01mm；外圆表面粗糙度Ra不大于0.4，每次试验前需测试试验环外圆表面粗糙度并记录，确保外圆表面粗糙度Ra不大于0.4；试验环应清除油污，贮存于干燥缸内以防生锈。
注：圆环材质可根据需要另定。
6.2试样
6.2.1外观和尺寸
试样为长方体，要求表面平整，无气泡、裂纹、分层、明显杂质和加工损伤等缺陷。 具体尺寸及要求：（308:5×7二0:2×6土0.5）mm，试样上下表面平行度不小于0.02mm
3 GB/T3960—2016
6.2.2数量
每组试样不少于3个。 6.2.3状态调节
除受试标准另有规定，试样应按GB/T2918的规定在室温（23土5）℃和相对湿度（50土5）%的条件
下调节16h以上，或按有关各方协商的条件。
7试验条件
7.1试验中试样保持静止，试验环以200r/min转动，试验时间2h，负荷196N。根据材料，允许选择其他负荷。 7.2试验可在无润滑条件（干摩擦）下进行，也可在有润滑条件下进行（润滑方式可采用滴油润滑、间隙润滑、连续润滑、单程润滑、循环润滑等；润滑剂可采用46#抗磨液压油，也可采用客户指定的润滑剂）。
爱
1
8试验步骤
V
8.1F 除非有关各方另有商定（例如：在高温或低温下试验），试验应与在状态调节相同条件下进行。 8.2用乙醇、丙酮等不与试样起作用的溶剂仔细清除试样和圆环上的油污，此后不应再用手直接接触
X
试样和试验环的表面。 8.3用分析天平称取试样质量（m，），并用此试样按GB/L033.1一2008中A法的规定测试试样密度。 8.4 把试样装进夹具，使摩擦面与试样环的交线处于读样正中。装好摩擦力矩记录纸。
A
8.5 平稳地加荷至选定的负荷值， 8.6开启试验机，对磨2h后停机卸负荷，取下试样和试验环，用溶剂清理试样表面，待试样冷却至试验环境温度时，用量具测量磨痕宽度，或称取试样质量（m。）。磨痕宽度测量应在磨痕中央及距磨痕两端1mm处测量3个数值，测量值之间不得大于1mm，取3次测量平均值作为一个试验数据。 8.7读取摩擦力矩值M
京
I
9结果计算和表示
?
9.1J 磨痕宽度
磨痕宽度取试验数据的算术平均值注：本标准建议以磨痕宽度来表征磨损量。
9.2J 质量磨损
质量磨损按式(1)计算：
..( 1 )
m=m,-m
式中： m 质量磨损，单位为克（g）； m,- 试验前试样的质量，单位为克（g）； m2 试验后试样的质量，单位为克（g）。
9.3体积磨损
体积磨损按式（2)计算： M
