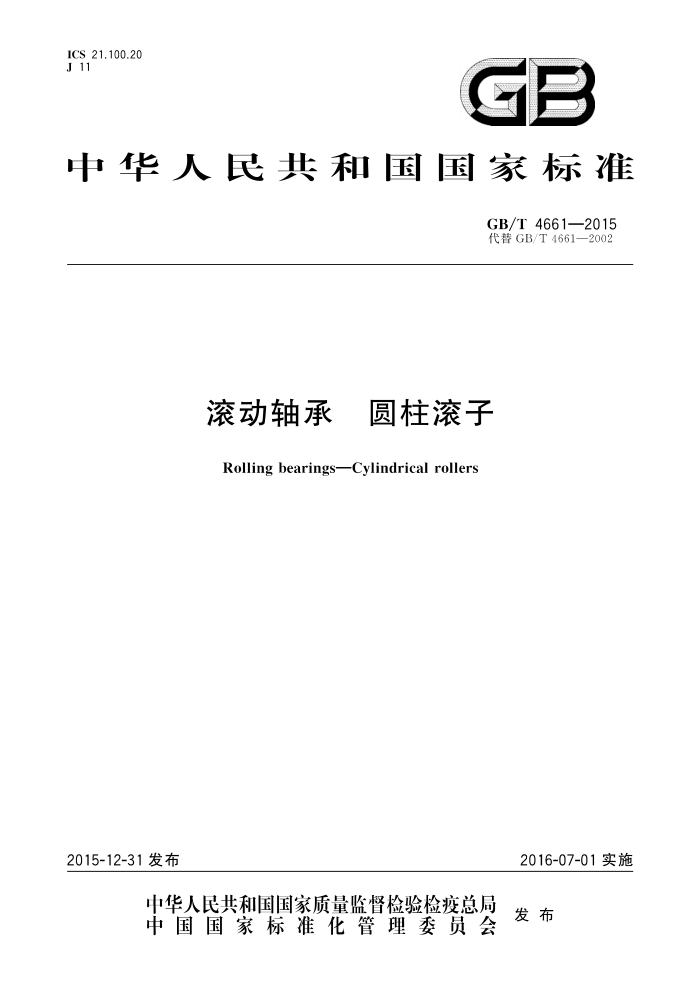

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T4661—2015 代替GB/T4661—2002
滚动轴承 圆柱滚子
Rolling bearingsCylindrical rollers
2015-12-31发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 专用
同方知网(北京)技术有限公司 GB/T4661—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T4661一2002《滚动轴承圆柱滚子》，与GB/T4661一2002相比，主要技术变化
如下：
增加并修改了部分术语和定义（见第3章，2002年版的第3章）：将“符号”单独作为一章，并增加了相关符号（见第4章，2002年版的第3章）；增加并修改了滚子尺寸规格（见第5章，2002年版的第4章）：修改了滚子等级和直径公差（见第6章，2002年版的第5章）；修改了滚子技术要求（见第6章和第7章，2002年版的第5章）修改了滚子标志等（见第8章，2002年版的第9章）；
一增加滚子直径规值和分组原则（见附录A）；增加滚子长度规值和分组原则（见附录B）。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98) 本标准起草单位：洛阳轴承研究所有限公司、苏州轴承又股份有限公司、常州光洋轴承股份有限公
IV
司、江苏力星通用钢球股份有限公司、山东凯美瑞轴承科技有限公司
本标准主要起草人：郭宝霞、张小玲、连伟锋、沙小建<燕散祥、孙电勋、马林、冯冰。 本标准所代替标准的历次版本发布情况为： GB4661—1984、GB/T4661—1989、GB/T-4661—2002。
裕
S 知
1 专用
同方知网(北京)技术有限公司 GB/T4661—2015
滚动轴承 圆柱滚子
1范围
本标准规定了滚动轴承用成品钢制圆柱滚子的尺寸、技术要求、检验及测量方法、检验规则、标志、 包装及贮存。
本标准适用于滚动轴承配套用和商品用钢制圆柱滚子（以下简称滚子）。
2规范性引用文件
XA
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T4199—2003滚动轴承公差定义 GB/T6930—2002 滚动轴承词汇 GB/T 7235 产品几何量技术规范（GPS） 评定圆度误差的方法 去半径变化量测量 GB/T 7811 滚动轴承参数符号 GB/T 8597 滚动轴承防锈包装 GB/T 18254 高碳铬轴承钢 GB/T 18579 高碳铬轴承钢丝 GB/T 24608 滚动轴承及其商品零件检验规则 GB/T 24632.1 产品几何技术规范（GPS）圆度 第1部分：词汇和参数 JB/T1255 滚动轴承高碳铬轴承钢零件热处理技术条件 JB/T 6641 滚动轴承残磁及其评定方法 JB/T 7051 滚动轴承零件表面粗糙度测量和评定方法 JB/T7361 滚动轴承零件硬度试验芳法
IV
Z
脊
?
3术语和定义
GB/T4199和GB/T6930界定的以及下列术语和定义适用于本文件。
3.1
滚子公称直径 nominalrollerdiameter Dw 用于标识滚子直径的直径值。 GB/T6930—2002定义05.05.01
3.2
滚子单一直径 single roller diameter D ws 在径向平面内，与滚子实际表面相切的两条平行切线间的距离。 注：根据GB/T6930—2002，定义05.05.02改写。
1 GB/T 4661—2015
3.3
单一平面滚子平均直径meanrollerdiameterinasingleplane Dwm 单一径向平面内，滚子的最大与最小单一直径的算术平均值， [GB/T6930—2002，定义05.05.03］
3.4
滚子平均直径变动量 variation of mean roller diameter VDwmp 在滚子圆柱部分，对称于滚子长度中部排列的两径向平面内所测得的滚子最大与最小平均直径
之差。 3.5
单一平面滚子直径变动量 variation of roller diameter in a single plane Vnwsp 单一径向平面内，滚子最大与最小单一直径之差。 ［GB/T6930—2002，定义05.05.04］
D
3.6
滚子长度 rollerlength Lw 用于标识滚子长度的长度值。 注：根据GB/T6930—2002，定义05.05.05改写。
3.7
倒角尺寸 chamferdimension r 作为基准的滚子倒角尺寸值。
(北京)技术有限公司
区
3.8
单一倒角尺寸 single chamfer dimension r. 单一轴向平面内，滚子的假想尖角到倒角表面与滚子端面交点间的<径向>距离。 单一轴向平面内，滚子的假想突角到倒角表面与滚子外径表面交点间的<轴向>距离。 注：根据GB/T4199—2003，定义5.4.2改写
3.9
最小单一倒角尺寸 smallest single chamferdimension rs min 允许的滚子最小径向和轴向单一倒角尺寸。 注：根据GB/T4199—2003，定义5.4.3改写。
3.10
最大单一倒角尺寸largestsinglechamferdimension r s ma: 允许的滚子最大径向和轴向单一倒角尺寸。 注：根据GB/T4199—2003，定义5.4.4改写。 2 GB/T4661—2015
3.11
滚子端面对滚子轴线的轴向跳动axialrunoutofrollerendfacewithrespecttotherolleraxis S rrw 在距滚子轴线某一径向距离处，滚子端面的最大与最小轴向距离之差。
3.12
滚子外径表面圆度误差deviationfromcircularformof rolleroutsidediametersurface DRw 最小外接圆和最大内切圆之间的径向距离，其圆心通常为最小二乘圆圆心。
3.13
表面粗糙度surfaceroughness 具有相对较小间距的表面不平度，通常包括受到所采用的加工方法和或）其他因素影响的不平度。 注：这些不平度通常在常规定义的范围内予以考虑，如取样长度范围内。
3.14
滚子直径规值rollerdiametergauge 滚子直径规值批平均直径与滚子公称直径之间的差量，此量为 定系列中的一个量注1：每一滚子直径规值均是按滚子等级确定的滚子直径规值间距的整倍数注2：滚子直径规值与滚子等级、滚子公称直径组合在一起，可作为用所订货时使用的最确切的滚子尺寸规格。
3.15
滚子直径规值间距 interval of roller diameter gauge I GDw 将允许的滚子直径规值批平均直径均分后的量。
3.16
滚子长度规值 rollerlengthgauge 滚子长度规值批平均长度与滚子公称长度之简的差量，此量为一已定系列中的一个量。 注：每一滚子长度规值均是按某一滚子公称长度确定的滚子长度规值间距的整倍数。
A
3.17
滚子长度规值间距 interval of rollerdengthgauge I GL w 将允许的滚子长度规值批平均长度均后的量。
A
3.18
滚子直径规值批 rollerdiametergauge lot 同一滚子等级和公称尺寸且单一平面滚子平均直径均在同一滚子直径规值内的滚子数量。
3.19
滚子直径规值批平均直径meandiameterofrollerdiametergaugelot D wml 在一滚子直径规值批内，最大滚子与最小滚子平均直径的算术平均值。
3.20
滚子长度规值批rollerlengthgaugelot 滚子平均长度均在同一滚子长度规值内的滚子数量。
3.21
滚子长度规值批平均长度meanlengthofrollerlengthgaugelot L wnl. 在一滚子长度规值批内，最长滚子与最短滚子平均长度的算术平均值。
3 GB/T4661—2015
3.22
滚子直径规值批直径变动量 variation of roller diameter gauge lot diameter VDwl 在一滚子直径规值批内，单一平面平均直径最大的滚子与最小的滚子的单一平面平均直径之差。
3.23
滚子长度规值批长度变动量 variation of roller length gauge lot length Vi.wl 在一滚子长度规值批内，平均长度最大的滚子与最小的滚子的平均长度之差
3.24
滚子等级 roller grade G 滚子尺寸、形状、表面粗糙度及分组公差的特定组合。 [GB/T6930—2002，定义05.05.10］
必
3.25
硬度 hardness 通过特定的测试方法确定的抗压入能力的度量，如洛氏硬度法
3.26
滚子外径表面 roller outside diameter surface 绕滚子轴线旋转时由有效滚子长度所形成的表面。 注：有效滚子长度为L。=Lw—2r。
有限公
K
4符号
GB/T7811给出的以及下列符号适用于本文件，除另有说明外，图1中所示符号（公差符号除外和表1中所示数值均表示公称尺寸。 Dw：滚子直径 DwmL：滚子直径规值批平均直径 G：滚子等级 IGDw：滚子直径规值间距 IGLw：滚子长度规值间距 L：滚子有效长度，L，=L Lw：滚子长度 LwmL：滚子长度规值批平均长度厂：倒角尺寸 r：单一倒角尺寸 rsmin：最小单一倒角尺寸 rmax：最大单一倒角尺寸 SDw：滚子端面对滚子轴线的轴向跳动 Vnwl.：滚子直径规值批直径变动量 VDwmp：滚子平均直径变动量 VDw：单一平面滚子直径变动量 VLwL：滚子长度规值批长度变动量 △Rw：滚子外径表面圆度误差
网味
4
