ICS 91. 220 P 97
H

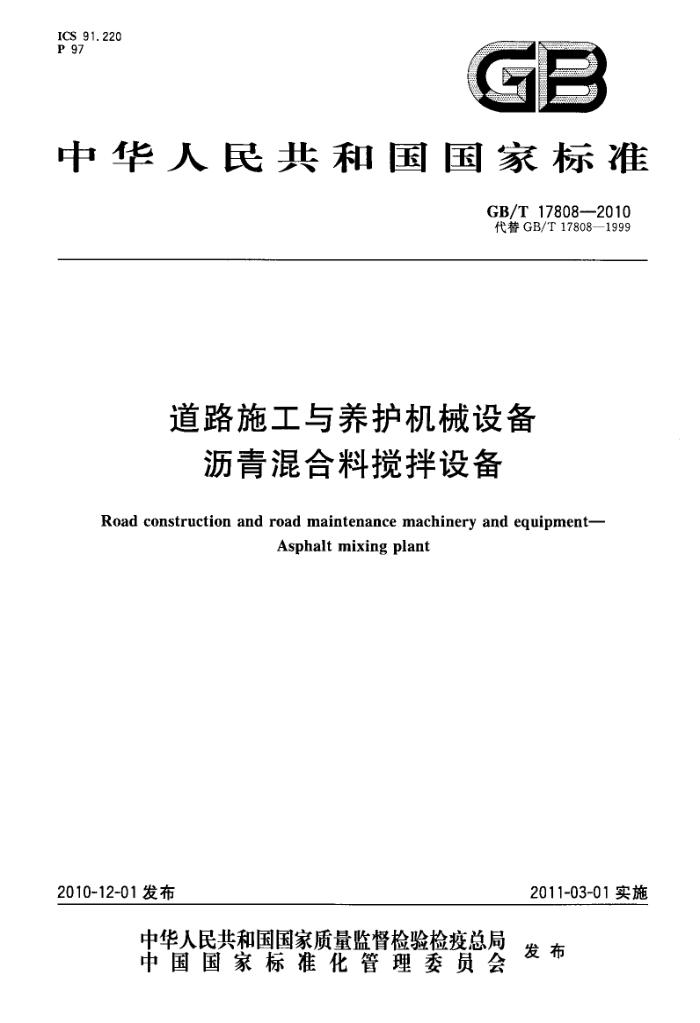

中华人民共和国国家标准
GB/T 17808—2010 代替GB/T17808—1999
道路施工与养护机械设备
沥青混合料搅拌设备
Road construction and road maintenance machinery and equipment-
Asphalt mixing plant
2011-03-01实施
2010-12-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T17808—2010
目 次
前言 1 范围 2 规范性引用文件 3 术语与定义
分类 5 技术要求
4
..
n
..
6
试验方法检验规则
.
22 23 24 25
7 8 标志、包装、运输、贮存
供应的成套性.. 附录A（资料性附录）沥青混合料搅拌设备试验记录表
9 GB/T17808—2010
前言
本标准是对GB/T17808一1999《沥青混凝土搅拌设备》的修订。 本标准与GB/T17808—1999相比，主要变化如下：
格式按照GB/T1.1—2000、GB/T20000.2—2001和GB/T20000.1—2002的要求进行编写； -标准名称更改为《道路施工与养护机械设备沥青混合料揽拌设备》；
引用标准改为规范性文件，并对引用的标准进行了修改，增加了部分引用标准；一定义改为术语和定义，删除了原有的全部定义，另外增加了6条术语和定义；
分类中删除了产品型号的命名方法和标记示例；一技术要求中修改了计量精度、烟尘排放浓度、燃油消耗率、噪声、可靠性等技术性能指标；
-
增加了物料动态计量精度、烟尘黑度和有害气体排放的技术要求和试验方法内容；增加了添加剂计量精度的技术性能指标和相关技术要求； -增加或修改了干燥滚简、提升机、振动筛、搅拌器等零部件的使用寿命指标：修改了成品料仓的保温性能技术指标和试验方法内容；增加了安全与环保内容；修改了烟尘排放试验方法；修改了生产率、燃油消耗率的试验方法和修正系数；修改了故障分类表和设备检验项目表；
-
-
删除了主要几何参数的测量、运行参数的测量、滚简热效率、密封性性能试验和绝缘性试验。 本标准代替GB/T17808-1999《沥青混凝土揽拌设备》。 本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：长沙中联重工科技发展股份有限公司、福建南方路面机械有限公司、镇江华晨华
通路面机械有限公司、河南陆德筑机股份有限公司、北京加隆工程机械有限公司、中交酉安筑路机械有限公司。
本标准主要起草人：尹友中、朱晓峰、易星辉、张航、杨永生、李世坤、彭琼梅、李祥兰。 本标准所代替标准的历次版本发布情况为：
GB/T17808—1999。 GB/T17808—2010
道路施工与养护机械设备
沥青混合料搅拌设备
1 范围
本标准规定了道路施工与养护机械设备沥青混合料搅拌设备（以下简称沥青揽拌设备）的分类，技术要求、试验方法、检验规则、标志、包装、运输、贮存、质量保证要求和供应的成套性。
本标准适用于沥青混合料搅拌设备。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB150钢制压力容器 GB/T1955建筑卷扬机 GB/T3766液压系统通用技术条件（GB/T3766—2001，eqVISO4413：1998） GB5226.1机械安全机械电气设备第1部分：通用技术条件（GB5226.1—2002，IEC60240
1:2000,IDT)
GB7258机动车运行安全技术条件 GB/T7920.11道路施工与养护设备沥青混合料搅拌设备术语和商业规格（GB/T7920.11—
2006,ISO15642:2003,IDT)
GB/T7932气动系统通用技术条件GB/T7932—2003，ISO4414：1998，IDT) GB/T10595 带式输送机 GB/T14249.2电子衡器通用技术条件 GB16297大气污染物综合排放标准 GB/T17410有机热载体炉 GB50057建筑物防雷设计规范 JB/T3926.2垂直斗式提升机技术条件 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件第4部分：铸铁件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.11重型机械通用技术条件第11部分：配管 JG/T5011.11建筑机械与设备装配通用技术条件 JG/T5011.12建筑机械与设备涂漆通用技术条件 JG/T5012建筑机械与设备包装通用技术条件 JG/T5079.2建筑机械与设备噪声测量方法 JTGF40公路沥青路面施工技术规范 JTJ052公路工程沥青及沥青混合料试验规程
3术语与定义
GB/T7920.11确立的以及下列术语和定义适用于本标准。
1 GB/T17808—2010
3. 1
固定式沥青搅拌设备fixedasphaltmixingplant 固定安装，转场时需全部或大部分借助运输工具的沥青搅拌设备。
3. 2
移动式沥青搅拌设备movableasphaltmixingplan 全部或大部分设有行走装置，转场时以借助牵引机构作为主要运输工具的沥青搅拌设备。
3. 3
标准工况standardoperatingmode 环境温度20℃、标准大气压下，冷骨料平均含水率5%，以柴油为燃料，热骨料温度160℃或成品
料温度140℃时，对应为中粒式普通沥青混合料的工况。 3.4
燃油消耗率fuelconsumptionrate 在标准工况下，对于连续式沥青搅拌设备每生产1吨成品料或对于间歇式沥青搅拌设备每生产
1吨热骨料，滚筒燃烧器所消耗的柴油量。
注：柴油热值按46055kJ/kg计算。 3. 5
静态标定计量精度（简称静态精度）staticaccuracy 为标准码标定的精度，以标准码的值与示值之差值对标准码约定值的相对误差，以百分数
表示。 3. 6
动态配料计量精度（简称动态精度）dynamicaccuracy 以实际称量的物料值与设定值之差值对设定值的相对误差，以百分数表示。对连续计量的设备，可
用示值替代设定值。 4分类 4.1产品分类 4.1.1滚筒连续式沥青搅拌设备
混合料的搅拌在滚筒内完成，且进、出料流为连续的沥青搅拌设备。由冷料供给系统、干燥-搅拌滚筒、燃烧器、成品料提升机、成品料仓、粉料供给系统、沥青供给系统、导热油加热炉、除尘系统、电气控制系统等组成。 4.1.2强制间歇式沥青搅拌设备
混合料的搅拌在强制式搅拌器内完成，且进、出料流为间歇性的沥青搅拌设备。由冷料供给系统干燥滚筒、燃烧器、热骨料提升机、振动筛、热骨料仓、计量系统、搅拌器、成品料提升机、成品料仓、粉料供给系统、沥青供给系统、导热油加热炉、除尘系统、电气控制系统等组成。 4.2产品主参数
：
沥青搅拌设备以额定生产率为产品主参数，并优先选用表1系列值。
表1沥青搅拌设备主参数系列表
项目额定生产率/ (t/h)
主参数
20、25,30,40、60、80、100、120、160、200、240、280320,360、400、440、480
5 技术要求
5.1整机技术性能
整机技术性能指标及允许偏差应符合表2的规定。
2
