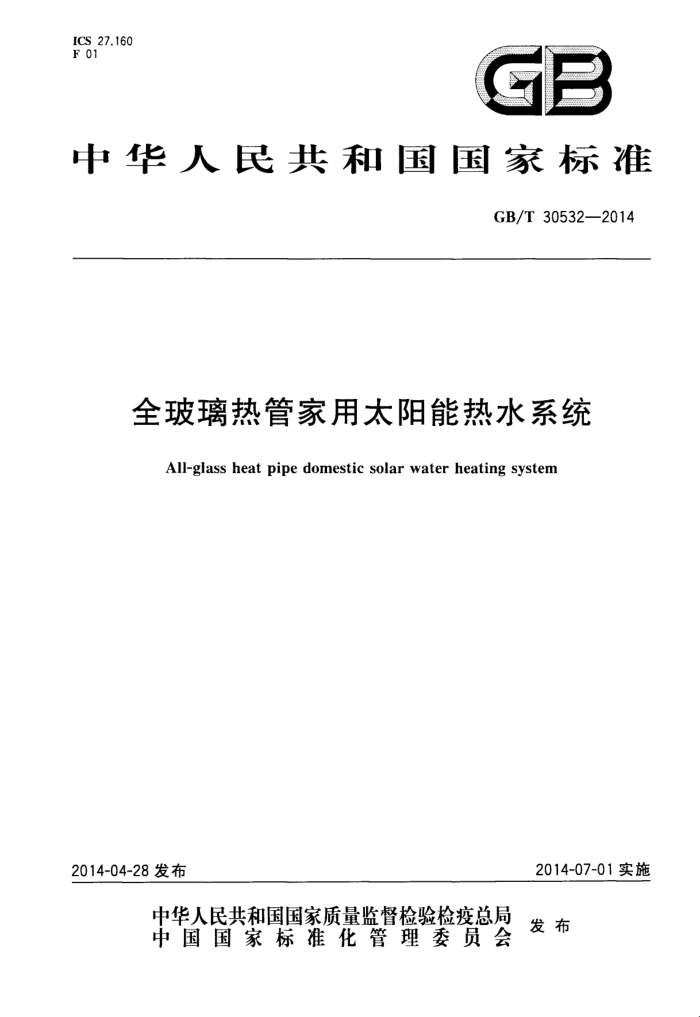

ICS 27.160 F 01
GB
中华人民共和国国家标准
GB/T30532—2014
全玻璃热管家用太阳能热水系统
All-glass heat pipe domestic solar water heating system
2014-07-01实施
2014-04-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 30532-2014
目 次
前言
Ⅱ
范围 2 规范性引用文件 3 术语和定义
1
符号与单位 . 产品分类与标记设计与安装要求技术要求·
4
5 6 7 8 试验方法 9
检验规则 10文件编制 11 包装、运输、贮存附录A（规范性附录） 不锈钢板厚度允许偏差
14 14 16 17 GB/T 30532—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国太阳能标准化技术委员会（SAC/TC402)提出并归口。 本标准负责起草单位：北京清华阳光能源开发有限责任公司、江苏太阳宝新能源有限公司、江苏奥
莱佳太阳能科技有限公司、天普新能源科技有限公司、深圳市鹏桑普太阳能股份有限公司、嘉兴市同济阳光新能源有限公司、山东光普太阳能工程有限公司、日出东方太阳能股份有限公司、江苏省华扬太阳能有限公司、中国标准化研究院。
本标准主要起草人：李旭光、贾铁鹰、周小雯、刘平心、黄永定、成营营、高小英、罗宾、闵庆喜、焦青太、 黄永伟。
= GB/T30532—2014
全玻璃热管家用太阳能热水系统
1范围
本标准规定了全玻璃热管家用太阳能热水系统的术语和定义、符号与单位、产品分类与标记、设计与安装要求、技术要求、试验方法、检验规则、文件编制、包装、运输、贮存。
本标准适用于贮热水箱容水量不大于0.6m的全玻璃热管家用太阳能热水系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T 1771 色漆和清漆耐中性盐雾性能的测定 GB 3100 国际单位制及其应用 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 4272 设备及管道绝热技术通则 GB 4706.1 家用和类似用途电器的安全 第1部分：通用要求 GB 4706.12 家用和类似用途电器的安全 储水式热水器的特殊要求 GB 4706.32 家用和类似用途电器的安全 热泵、空调器和除湿机的特殊要求 GB 4706.66 家用和类似用途电器的安全 ：泵的特殊要求 GB 8877 家用和类似用途电器安装、使用、维修安全要求 GB/T12936 太阳能热利用术语 GB/T 13384 机电产品包装通用技术条件 GB/T 17581 真空管型太阳能集热器 GB/T18708 家用太阳热水系统热性能试验方法 GB/T 19141 家用太阳能热水系统技术条件 GB/T 19835 自限温伴热带 GB/T 23888 家用太阳能热水系统控制器 GB/T 23889 家用空气源热泵辅助型太阳能热水系统技术条件 GB/T 25966 带电辅助能源的家用太阳能热水系统技术条件 GB/T 25967 带辅助能源的家用太阳能热水系统热性能试验方法 GB/T 26975 全玻璃热管真空太阳集热管 GB 50057 建筑物防雷设计规范 JT225汽车发动机冷却液安全使用技术条件 ISO9488:2000 0太阳能术语（Solarenergy-Vocabulary）
?
?
3术语和定义
GB3100、GB/T12936、GB/T18708、GB/T19141和ISO94882000界定的术语和定义适用于本文件。
1 GB/T30532—2014
4符号与单位
GB/T18708和GB/T19141使用的符号适用于本文件。本文件还使用了以下的符号和单位。
C pw 水的比热容，单位为焦每千克摄氏度[J/(kg·℃）） t as(av) 贮热箱附近的平均空气温度，单位为摄氏度（℃）
周围空气的流动速率，单位为米每秒（m/s)
U
5产品分类与标记
5.1分类
太阳能热水系统分类按GB/T18708中“系统分类”。 5.2产品标记 5.2.1标记内容
家用太阳能热水系统产品标记由如下6部分组成，各部分之间用“_”隔开：第一部分-第二部分-第三部分-第四部分-第五部分-第六部分
表示序列型号
表示水箱标称水量／标称轮廊采光面积／额定工作压力表示传热类型表示系统类型表示连接类型表示集热部件类型
各部分标记应符合表1的规定。
表1 家用太阳能热水系统各部分标记规定
第一部分 Q：全玻璃真空管 R：热管 J：紧紫漆 1:直接 贮热水箱标称水量/标称轮廊采 1,2,.序列
第二部分 第三部分 第四部分
第五部分
第六部分
光面积/额定工作压力，L/m/ 型号，没有可 MPa。标称水量取整数。标称 不标轮廊采光面积和额定工作压力小数点后保留2位数字
F:分离 2：间接
5.2.2标记示例
以直接紧凑式全玻璃热管真空管太阳能热水系统为例，标记如下：
2
