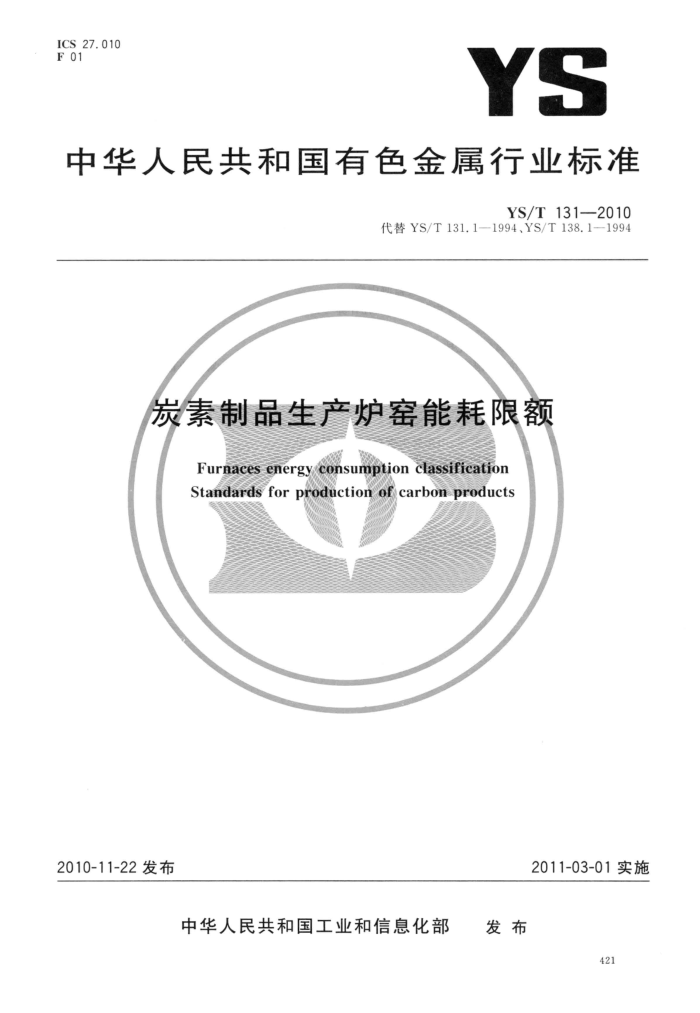

ICS 27.010 F 01
YS
中华人民共和国有色金属行业标准
YS/T1312010
代替YS/T131.1—1994、YS/T138.1-1994
炭素制品生产炉窑能耗限额
Furnaces energy consumption classification Standards for production of carbon products
2011-03-01实施
2010-11-22发布
发布
中华人民共和国工业和信息化部
421 YS/T131—2010
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对YS/T131.1一1994《炭素制品生产炉窑能耗等级标准》和YS/T138.1一1994《炭素制
品生产炉窑合理用能监测标准》的整合修订。与YS/T131.1一1994和YS/T138.1一1994相比，本标准主要做了以下修改：
删除了YS/T138.1一1994中相关监测内容；删除了YS/T131.1一1994中热效率、热耗计算与指标；新增了单位能耗指标。
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：中国铝业股份有限公司贵州分公司、中国有色金属工业标准计量质量研
究所。
本标准参加起草单位：中电投宁夏能源铝业青鑫炭素有限公司、郑州浩宇炭素材料有限公司、山东充矿炭素制品有限公司、宁夏宁平炭素有限责任公司、山东南山铝业股份有限公司、索通发展有限公司、 中国铝业股份有限公司河南分公司、山东晨阳碳素股份有限公司。
本标准起草人：张志宏、刘四清、狄贵华、王开付、曾萍、任剑、黄燕
422 YS/T131—2010
炭素制品生产炉窑能耗限额
1范围
本标准规定了铝电解用炭素生产专用设备单位产品的能耗等级指标和计算方法。 本标准适用于铝电解用炭素生产专用设备回转窑、电气熳烧炉、罐式熳烧炉、焙烧炉的单位产品能
耗的计算与评定。
2技术要求
炭素制品生产炉窑单位产品能耗等级见表1。
表1米 炭素制品生产炉窑能耗限额
单位产品能耗等级/(kgce/t)
设备名称
符号 E, Ed Eg E E
能耗限额先进值
能耗限额准入值
能耗限额限定值
回转窑电气熳烧炉罐式煨烧炉
≤1 290 ≤1 190 ≤1 160 ≤100 ≤150
≤1360 ≤1 290 ≤1 250 ≤130 ≤200
≤1 410 ≤1 430 《1 290 ≤160 ≤260
散开式带盖式
焙烧炉
3能耗计算原则及计算方法
3.1计算原则 3.1.1报告期内的能源消耗量
报告期内的能源消耗量有两种计算方法。 方法一：报告期内的能源消耗量三企业购入能源量土库存能源量一生活用能量一企业工程建设用
能量。
方法二：报告期内的能源消耗量=诸产品工艺能耗量十辅助和附属生产系统用能量十企业内部能源转换损失量。
所消耗的各种能源不得重计或漏计。存在供需关系时，能源输入、输出双方在计算时量值上应保持一致。设备停炉大修的能源消耗也应计算在内。 3.1.2各种能源折算标煤量的原则
应用基低（位）发热量等于29.3076兆焦的燃料称为1千克标准煤（kgce）。企业消耗的煤炭、焦炭、燃料油、煤气等外购能源的折算系数，应按国家规定的测定分析方法进行分析测定，按实测值换算为标准煤；不能实测的，应按能源供应部门提供的低（位）发热量进行换算；在上述条件均不具备时，可用国
423 YS/T131—2010
家统计部门规定的折算系数换算为标准煤（见附录A）。 3.2计算方法 3.2.1回转窑单位能耗
回转窑单位能耗是指在报告期内的人窑石油焦消耗量、助燃用重油（或煤气、天然气）消耗量和雾化用蒸汽消耗量之和与后焦实收量之比，不包括电、水等其他能源消耗。回转窑单位能耗按式（1)进行计算：
E, =Qk +Q.k。 + Qk.
(1 )
Pa
式中： E, 回转窑单位能耗，单位为千克标煤每吨熳后焦（kgce/t)； Q,
报告期内石油焦消耗量，单位为吨（t)；报告期内重油（或煤气、天然气）消耗量，单位为千克（kg）或标准立方（m"）；报告期内雾化用蒸汽消耗量，单位为吨（t)；
Q。 Q Pa 报告期内合格熳后焦实收量，单位为吨（t)； k,
报告期内石油焦折标准煤系数；报告期内重油（或煤气、天然气)折标准煤系数；报告期内雾化用蒸汽折标准煤系数。
k。 kz
3.2.2 电气熳烧炉单位能耗
电气熳烧炉单位能耗是指在报告期内的入炉无烟煤消耗量及电熳炉工艺用电力消耗量之和与熳后煤实收量之比，不包括蒸汽、水等其他能源消耗。电气熳烧炉单位能耗按式（2)进行计算：
Es=&ak+Qaks
.(2)
Pa
式中： Ea- 电气熳烧炉单位能耗，单位为千克标煤每吨熳后煤（kgce/t)； Qw 报告期内无烟煤消耗量，单位为千克（kg）； Qd
报告期内电力消耗量（电气缎烧炉用电量），单位为千瓦时（kWh）；
Pa 报告期内合格熳后煤实收量，单位为吨（t)： kw 报告期内无烟煤折标准煤系数； ka
报告期内电力折标准煤系数。
I3.2.3 罐式熳烧炉单位能耗
罐式熳烧炉单位能耗是指在报告期内的入炉石油焦消耗量及助燃用煤气（或天然气）消耗量之和与熳后焦实收量之比，不包括电、水等其他能源消耗。罐式熳烧炉单位能耗按式（3)进行计算：
Q,k,+Q.km
E. =
·(3)
Pd
式中： E. 罐式熳烧炉单位能耗，单位为千克标煤每吨熳后焦（kgce/t)； Q, 报告期内石油焦消耗量，单位为千克（kg）； Q. 报告期内煤气消耗量，单位为标准立方天然气（m"）； Pa 报告期内合格熳后焦实收量，单位为吨（t)； k,
报告期内石油焦折标准煤系数；
424
