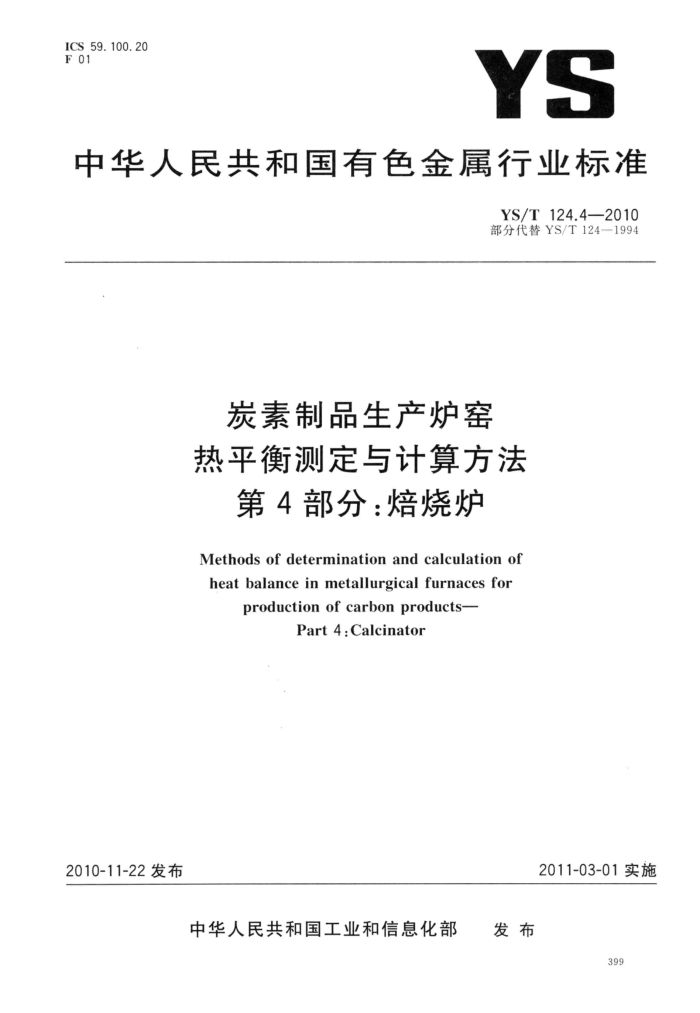

ICS 59.100.20 F 01
YS
中华人民共和国有色金属行业标准
YS/T124.4-—2010 部分代替YS/T124—1994
炭素制品生产炉窑热平衡测定与计算方法
第4部分：焙烧炉 Methods of determination and calculation of heat balance inmetallurgicalfurnaces for
productionof carbon products-
Part 4:Calcinator
2011-03-01实施
2010-11-22发布
发布
中华人民共和国工业和信息化部
399 YS/T124.4—2010
前 #言
YS/T124《炭素制品生产炉窑热平衡测定与计算方法》分成5部分：
第1部分：回转窑；第2部分：罐式烧炉；第3部分：电气烧炉；第4部分：焙烧炉；第5部分：石墨化电阻炉。
本部分为YS/T124的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本部分是对YS/T124一1994《炭素制品生产炉窑热平衡测定与计算方法》中焙烧炉部分的修订。
与YS/T124--1994相比，主要变化如下：
规范了标准的计量单位、符号以及文本格式：统一了炉体表面散热的概念，利于结合实际生产现场，便于测定；炉体增加蓄热量与炉体起始蓄热量的计算公式有所区别，
本部分由全国有色金属标准化技术委员会提出并归口。 本部分由中国铝业股份有限公司贵州分公司负责起草。 本部分主要起草人：裴天毅、刘贵生、项阳、王强，
400 YS/T124.4—2010
炭素制品生产炉窑热平衡测定与计算方法
第4部分：焙烧炉
1范围
YS/T124的本部分规定了炭素制品生产的带盖（或散开式）焙烧炉的热平衡测定与计算方法。 本部分适用于炭素制品生产的带盖（或散开式）焙烧炉的热平衡测定与计算方法，石墨电极制品焙
烧也可参考应用。
2测定体系
热平衡测定体系，在运行正常情况下，从预热到高温基本符合工艺焙烧曲线要求，将预热炉室到高温炉室之间作为一个测定周期内的个体系，
3测定要求及时间
3.1在被测定时间内的运行炉室必须生产同种规格产品，焙烧炉室的装炉量必须符合工艺规定，各炉室运行工艺控制温度要达到或接近产品工艺焙烧曲线，运行稳定工况良好 3.2测定时间规定为一个运行周期，在正常情况下取每移动一个炉盖时间或移动一 个燃烧架及联通罩的时间，为测定时间。 3.3以测定周期内焙烧合格品的单位质量为热平衡计算基准。
4测定项目及方法
4.1进入炉室的物料量的测定
4.1.1测定装人炉室炭素制品生产坏的质量。 4.1.2测定装人炉室内的填充料的质量。 4.1.3测定物料的理化分析，包括制品生坏及填充料的温度、水分以及制品生坏及填充料的应用基低（位）发热量及比热。
4.2进入炉室的燃料及热水的测定 4.2.1 重油累计量或煤气累计量，用现有生产计量仪器和计量方法测定。 4.2.2燃料性质的理化分析，包括燃料的温度、压力、成分、平均比热以及应用基低（位）发热量。
其中：测定燃料的应用基低（位）发热量计算公式可采用下式：
Qmdw=126CO+108H2+359CH.+636CzH+234H,S
..(1 )
式中：CO；H2;CH.；C.H，H,S——燃料各项成分组成的体积分数（%）。 4.2.3测定进入炉室的热水累计量、温度
401 YS/T124.4—2010
5.1.7炉体起始蓄热
按式（10)计算炉体起始蓄热：
Q=[Mg·C,·(ts-t)+M.C.(t-t)+M.C,.(t-th)J/M.......(1o)
式中： Q: Ms、Mg、Mo 分别为红砖、保温砖、粘土耐火砖的质量，单位为千克每周期（kg）；
每吨合格产品炉体放出蓄热量，单位为千焦每吨（kJ/t)；
分别为红砖、保温砖、粘土耐火砖的平均比热，单位为千焦每千克每摄氏度[kJ/ (kg·℃)]; 分别为红砖、保温砖、粘土耐火砖起始温度，单位为摄氏度（℃）。
C,C6, C,
ts,t6,t7 5.1.8收入总项热量
按式（11)计算收入总项热量：
ZQ=Q+Q:+Q+Q+Q+Q+Q
( 11 )
5. 2 各项热支出计算 5.2.1 焙烧制品带走物理热
按式（12)计算焙烧制品带走物理热：
Q'=1000.Cs(ts-th).H
(12)
式中： Q:' 每吨合格焙烧品带走物理热，单位为千焦每吨（kJ/t)； Cg
焙烧炭素制品在ts与th之间的平均比热，单位为千焦每千克每摄氏度[kJ/（kg·℃)]；焙烧炭素制品出窑时的温度，单位为千焦每千克摄氏度（℃）；测定时间，单位为小时（h）。
tg H
5.2.2填充料带出物理热
按式(13)计算填充料带出物理热：
Q'=[M,·C（tg-t)]/M2
(13)
式中： Q" 每吨合格产品带走填充料物理热，单位为千焦每吨（kJ/t)； C.
为填充料在tg与th之间的平均比热，单位为千焦每千克每摄氏度[kJ/（kg·℃)]；为填充料平均焙烧温度，单位为摄氏度（℃）。
tg 5.2.3热水蒸发带走热量
按式（14)计算热水蒸发带走热量：
Q;"=[M·（Hz298(1)—Hz298(h))]/M
(14 )
式中： Q" He298(1) 测定周期烟道烟气温度下水蒸汽的热焰，单位为千焦每千克（kJ/kg)； He298( h) 环境温度下水的热熔，单位为千焦每千克（kJ/kg）。
每吨合格产品热水蒸发带走热量，单位为千焦每吨(kJ/t)；
404 YS/T124.4—2010
式中： Qs' K, Qydw Ci4
每吨合格产品烟气中粉尘与焦油带走热量，单位为千焦每吨（kJ/t)；湿烟气中的粉尘及焦油浓度，单位为于克每立方米（kg/m3）：烟尘及油的低（位）发热量，单位为千焦每千克（kJ/kg)；烟尘及焦油比热，单位为千焦每千克每摄氏度[kJ/（kg·℃)]。
5.2.9其他热损失
按式（20)计算其他热损失：
AQ=ZQ-（Q+Q"+Q"+Q"+Q+Q"+Q'+Q")
·（20)
5.2.10 支出项热量总量Q
按式(21)计算支出项热量总量：
Q'=Q"+Q2'+Q"+Q+Q"+Q'+Q"+Q
·(21 )
6单位合格产品能耗
单位合格产品能耗按式（22)计算：
A=Qi
(22)
单位合格产品热耗
7
单位合格产品热耗按式（23)计算：
·( 23 )
Q=Q+Q+Q+Q4+Q+Q+Q
8热效率计算
8.1 体系供给热量
按式（24)计算体系供给热量：
Q=Q +Q2+Q3+Q+Q: +Q+Q
(24 )
8.2 焙烧炭素制品有效热量
按式（25)计算焙烧炭素制品有效热量：
Qy=Cis（tk-th）.H.1000
·（25)
式中： C1s 制品在t与th之间的平均比热，单位为千焦每千克每摄氏度[kJ/（kg·℃)]：
制品焙烧工艺温度，单位为摄氏度（℃）。一般取1200℃。
tk
8.3热效率
按式(26)计算热效率：
n/%=（Q/Qc）×100
·(26 )
