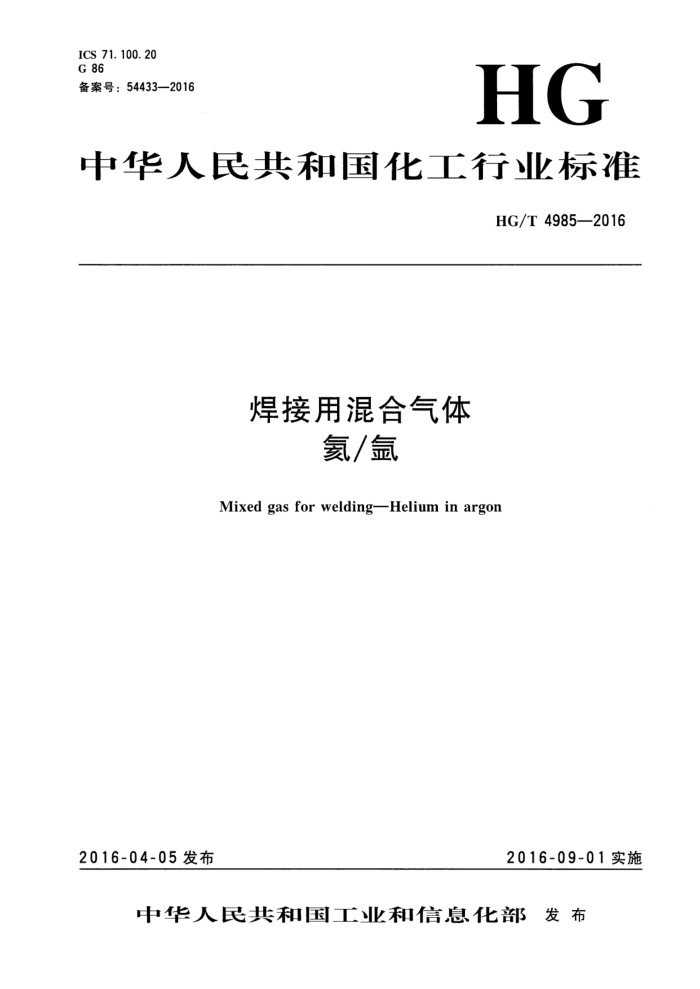

ICS 71.100.20 G 86 备案号：54433—2016
HG
中华人民共和国化工行业标准
HG/T4985—2016
焊接用混合气体
/氩
Mixed gas for welding-Helium in argon
2016-09-01实施
2016-04-05发布
中华人民共和国工业和信息化部 发布 HG/T4985—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由中国石油和化学工业联合会提出。 本标准由全国气体标准化技术委员会混合气体分技术委员会（SAC/TC206/SC2）归口。 本标准起草单位：北京氨普北分气体工业有限公司、西南化工研究设计院有限公司、杭州新世纪
混合气体有限公司。
本标准主要起草人：赵俊秀、罗玉国、周朋云、张金波。
(25)
I HG/T4985—2016
焊接用混合气体
氮/氩
1范围
本标准规定了氨/氩混合气体的技术要求，制备，检验规则，试验方法以及包装、标志、贮运和安全警示。
本标准适用于由纯氨和高纯氟制备而成的氨/氩混合气体，该混合气体主要用作焊接保护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 190 危险货物包装标志 GB/T 3723 工业用化学产品采样安全通则 GB/T 4842 氩 GB/T 4844 纯氨、高纯氨和超纯氨 GB 5099 钢质无缝气瓶 GB/T 5274 气体分析 校准用混合气体的制备称量法 GB/T 5275.7 气体分析动态体积法制备校准用混合气体 第7部分：热式质量流量控制器 GB/T 5832.1 气体湿度的测定第1部分：电解法 GB/T5832.2 气体中微量水分的测定 第2部分：露点法 GB/T 6285 气体中微量氧的测定电化学法 GB/T 14070 气体分析校准用混合气体的制备 压力法 GB 14194 永久气体气瓶充装规定 GB 15258 化学品安全标签编写规定 GB 15383 气瓶阀出气口连接型式和尺寸 GB 16804 气瓶警示标签气瓶安全技术监察规程气瓶安全监察规定危险货物运输规则
3术语和定义
3. 1
制备相对偏差 Relativedeviationofpreparation 混合气体中某一组分含量的测量平均值与其目标值的差值占该目标值的百分比。
(27)
1 HG/T4985—2016
4技术要求 4.1原料气 4.1.1纯氨
应符合GB/T4844中纯度为99.995X10-2（体积分数）纯氨的要求。 4. 1.2 高纯氩
应符合GB/T4842中高纯氩的要求。 4. 2 2氨/氩混合气体
氮/氩混合气体的技术要求应符合表1的规定。
表1技术要求
项 目
指标 (10～75)×10-2 (25~90)×10-2
氮(He)含量(体积分数）氩（Ar)含量（体积分数）氧（O2）含量（体积分数）水分（HzO)含量（体积分数）
≤ N
5X10-6 10×106
注1：混合气体中氮含量可由供需双方商定。 注2：制备相对偏差应为氮含量的士10%以内，
5制备 5.1瓶装氨/氩混合气体的制备 5.1.1称量法
制备原理应符合GB/T5274的规定。称量用的天平应具有合适的量程，能称量气瓶的质量，并且该天平还要有合适的灵敏度，以满足称量质量较小气体的要求。制备实例参见附录A。 5.1.2压力法
制备原理应符合GB/T14070的规定。制备用的压力表应具有合适的量程，精度应不低于0.4 级，或使用相同精度的数字显示压力表。制备实例参见附录B。 5.2管道输送的氨/氩混合气体的制备
制备原理应符合GB/T5275.7的规定。可以使用质量流量计，也可以使用体积流量计。
6检验规则
6.1生产厂应保证所有出厂的氨/氩混合气体符合本标准要求。 6.2瓶装氨/氩混合气体应以一次连续充装的产品或一个操作班生产的产品为一批。瓶装氮/氩混合气体应以产品批量的2%随机抽样进行检验，抽样数量不应少于2瓶，也不多于5瓶。当检验结果有任何一项不符合本标准要求，应自该批产品中重新加倍抽样检验，若仍有任何一项不符合本标准要
(28)
2 HG/T4985—2016
求，则该批产品判定为不合格。 6.3气瓶集束装置包装的氨/氩混合气体应逐一检验。当检验结果有任何一项不符合本标准要求时，则该产品判定为不合格， 6.4稳定生产的管道输送的氨/氩混合气体每4h抽样检验一次，或由供需双方商定抽样频次。当检验结果有任何一项指标不符合本标准要求时，则判相应批次产品不合格。 6.5应将氨/氩混合气体混合均匀后再采样分析。 6.6氨/氩混合气体的采样安全应符合GB/T3723的规定。
7试验方法
7. 1 氮含量的测定
7.1.1仪器
采用配备热导检测器的气相色谱仪测定氨/氩混合气体中的氨含量，要求仪器对氨的检测限为 0.1×10-2（体积分数）。 7.1.2原理
当氨/氩混合气体经色谱柱分离后进入热导检测器时，由于氨、氩热导率和含量的不同，就会从热敏原件上带走不同的热量而引起其阻值的变化，在测量电桥的输出端会有相应的信号输出，由此测定氨含量。 7.1.3测定条件
7.1.3.1载气
高纯氩。流量参照相应的仪器说明书。 7.1.3.2色谱柱
长约2m、内径2mm的不锈钢柱，内装粒径为0.18mm～0.25mm的13X分子筛或5A分子筛，或采用其他等效色谱柱。 7.1.3.3气体标准样品
采用氨含量与样品气中氨含量相近的气体标准样品，其平衡气为氩气。 7.1.3.4其他条件
色谱柱温度、检测器温度、样气流量等其他条件参考仪器说明书。 7.1.3.5测定步骤
开启仪器至稳定后，按仪器说明书的操作步骤完成样品分析。 平行测定气体标准样品和样品气至少两次，记录色谱响应值，直至相邻两次测定的相对偏差不大
于5%，取其平均值作为最终的测定结果。 7.1.3.6结果计算
氨含量按公式（1）计算：
(29)
3 HG/T4985—2016
A1 P1= As X
(1)
式中： 91 样品气中氨含量（体积分数）； Ps 气体标准样品中氨含量（体积分数）： A1 样品气中氨的响应平均值； A 气体标准样品中氨的响应平均值。 允许采用其他等效方法测定氮含量。当测定结果有异议时，以7.1规定的方法为仲裁方法。
7.2氩含量的计算
氩含量按公式（2）计算：
=11
(2)
式中： 9 氩含量（体积分数）； 91 氨含量（体积分数）。
7.3氧含量的测定
按GB/T6285规定的方法或其他等效方法测定混合气体中的微量氧。当对测定结果有异议时，以GB/T6285规定的方法为仲裁方法。 7.4水分含量的测定
按GB/T5832.1或者GB/T5832.2的规定执行。允许采用其他等效方法测定水分含量。当测定结果有异议时，以GB/T5832.2规定的方法为仲裁方法。
8包装、标志、贮运和安全警示
8.1包装、标志和贮运 8.1.1氨/氩混合气体的充装及贮运应符合GB190和《气瓶安全技术监察规程》《气瓶安全监察规定》《危险货物运输规则》的相关规定。 8.1.2包装氨/氩混合气体的气瓶应符合GB5099的规定，瓶阀出气口连接型式应符合GB15383的规定，气瓶标签应符合GB16804、GB15258规定的要求。 8.1.3应防止瓶口被污染和泄漏。 8.1.4氨/氩混合气体的充装应符合GB14194的相关规定。 8.1.5氨/氩混合气体的气瓶漆色应为银灰色，瓶体上应用深绿色的文字标注“氨/氩混合气体” 字样。 8.1.6瓶装氨/氩混合气体的成品压力在20℃时应不低于10MPa，最高压力20℃时不应超过气瓶的公称压力。返厂气瓶的余压不应低于0.2MPa。用于测量的压力表精度应不低于1.6级，或使用数字显示压力表。 8.1.7氨/氩混合气体出厂时应附有质量合格证，其内容至少应包括：
一产品名称；一氮含量、氩含量；一成品压力（MPa，20℃）；
-
生产厂名称、地址；
(30) HG/T4985—2016
生产日期或批号；一执行的标准编号、充装人员号和检验员号等。
8. 2 安全警示
氨/氩混合气体的安全警示同氩、氨的安全警示，参见附录C和附录D。
(31)
5 HG/T4985—2016
附录A （资料性附录）
称量法制备瓶装氨/氩混合气体实例
A.1制备目标值
制备40L瓶装氨/氩混合气体，氨含量为30×10-2（体积分数），氩含量为70×10-2（体积分数）。
本实例中同一组分的摩尔分数的值与体积分数的值相等。
A. 2 2制备的过程 A.2.1计算 A. 2. 1. 1 充入氮气的质量的计算
按公式（A.1）计算：
...(A.1)
m1=m3-mo
式中： m 1 氨气的质量的数值，单位为克（g）； m3- 充人氨气后氮气和空瓶的质量的数值，单位为克（g）； mo 空瓶的质量的数值，单位为克（g）。
A.2. 1.2 充入氯气的质量的计算
按公式（A.2）计算：
...(A.2)
m2=m4-m3
式中： m2 氩气的质量的数值，单位为克（g）； m4 充人氩气后氩气和氨气及空瓶的质量的数值，单位为克（g）。
A.2.1.3 3组分i的物质的量的计算
按公式（A.3）计算：
mi
ni=M:
(A.3)
式中： ni 组分i的物质的量的数值，单位为摩尔（mol)； mi- 组分i充人的质量的数值，单位为克（g）； M；组分i的摩尔质量的数值，单位为克每摩尔（g/mol)。
A. 2.1. 4 氮气的摩尔分数的计算
按公式（A.4）计算：
(32)
