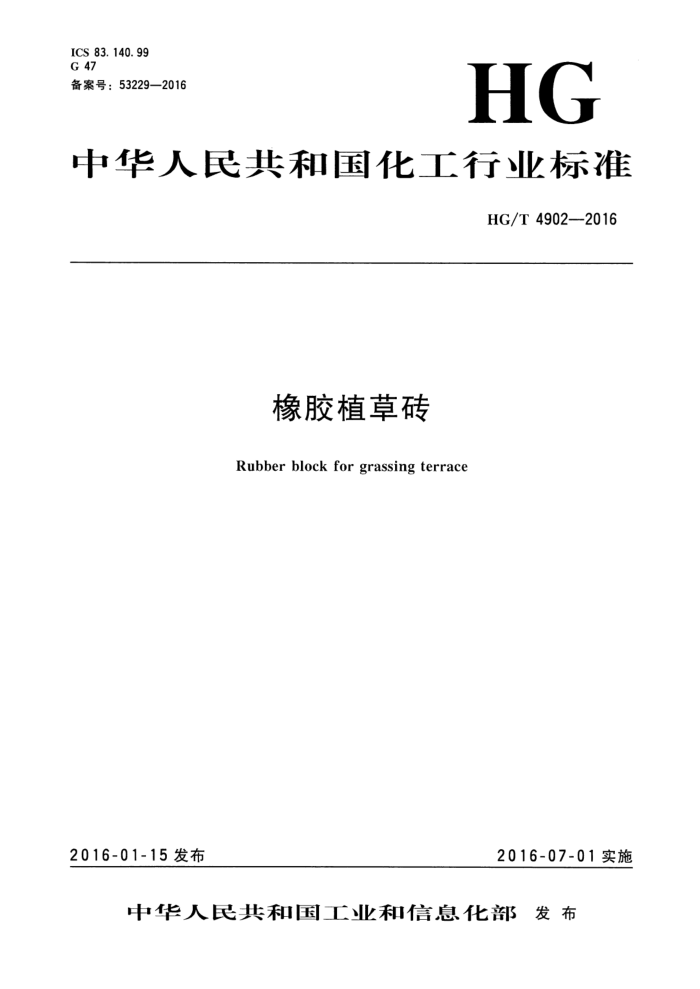

ICS 83.140.99 G 47 备案号：53229—2016
HG
中华人民共和国化工行业标准
HG/T49022016
橡胶植草砖
Rubber block for grassing terrace
2016-07-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 HG/T 4902—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出，本标准由全国橡胶与橡胶制品标准化技术委员会橡胶杂品分技术委员会（SAC/TC35/SC7）归口。 本标准起草单位：江阴市人人达科技有限公司、山东一诺威聚氨酯股份有限公司。 本标准主要起草人：陆洪兴、孙清峰
I HG/T4902—2016
橡胶植草砖
1范围
本标准规定了橡胶植草砖的术语和定义，要求，试验方法，检验规则以及标志、包装、运输和贮存。 本标准适用于以聚氨酯胶黏剂黏合橡胶颗粒经高温模压成型的具有双层结构的植草砖。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2941 橡胶物理试验方法试样制备和调节通用程序 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 6343 泡沫塑料及橡胶 表观密度的测定 GB/T 10654 高聚物多孔弹性材料拉伸强度和拉断伸长率的测定 HG/T 3843 硫化橡胶短时间静压缩试验方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
橡胶植草砖 rubber block for grassing terrace 以聚氨酯胶黏剂黏合橡胶颗粒经高温模压成型的具有双层结构的植草砖。
4要求 4.1规格尺寸
橡胶植草砖常用规格为正方形，其规格尺寸应符合表1的规定。
表1 规格尺寸及偏差
单位为毫米
厚 度
边 长
面层厚度
垂直度
偏 差
公称尺寸
偏 差
公称尺寸 250 300 500 600
40
≥5
± 2. 0
≤2.0
±2. 0
60
注：其他规格由供需双方协商确定。 HG/T4902—2016
4.2表面质量
橡胶植草砖表面层应洁净、平整，颗粒粗细均匀，粒径0.5mm~2.5mm，无明显色差，不允许有裂口、分层、异物等外观缺陷。 4.3物理性能
橡胶植草砖的物理性能应符合表2的规定。
表2 2物理性能
指标 600~900 0. 3 40 15 I级 85 20 20
适用试验条目
项 目
5. 3
表观密度/（kg/m）拉伸强度/MPa 拉断伸长率/% 压缩变形/% 阻燃性渗水率/%
> ≥ ≤
5. 4
5. 5 5. 6 5. 7
≥ N
拉伸强度变化率(降低)/% 拉断伸长率变化率(降低)/%
5. 8
热空气老化（70℃×96h）
注：特殊要求由供需双方协商确定。
5试验方法
5.1规格尺寸 5.1.1 试样的环境调节和试验的温度及湿度应符合GB/T2941的规定。 5.1.2用精度不低于0.5mm的量具进行测量。每个被测尺寸至少要取3个测量点，而且每个测量点的间距应不小于50mm，结果取算术平均值。 5.1.3垂直度：直角尺和试样置于磨光的平板玻璃或不锈钢板上，将试样一边轻轻地靠近直角尺的一边上，试样的另一边与直角尺的另一直角边的最大间隙用塞尺（0.20mm～0.55mm）测量，试样各边均进行测量，结果取最大值。 5. 2 表面质量
-
表面质量在自然光下用目测的方法进行检测。 5.3表观密度
表观密度的测定按GB/T6343的规定执行。其中试样尺寸为：30mm×30mm×试样厚度。 5.4拉伸强度、拉断伸长率
拉伸强度、拉断伸长率的测定按GB/T10654的规定执行。其中试样标距为30mm，测量时精确到±1%。
2 HG/T 4902—2016
5. 5 压缩变形
压缩变形的测定按HG/T3843的规定执行，采用A规格试样，压缩速度为（25土3）mm/min，负荷为210N。 5. 6 阻燃性
阻燃性的测定按附录A的规定执行。 5.7渗水率
5.7.1试验步骤
取3块样品，在每块上各裁取尺寸为102mm×102mm、厚度为40mm的方块试样一块。将全部试样放人105℃土2℃的烘箱中，干燥1h。取出，冷却至室温，再将每个试样面层朝上水平放人已称重的干燥方形容器上部（见图1）内，量取200g水，均匀地倒在试样上，静置5min。将试样取出，称量方形容器和其中水的总质量。
单位为毫米
140
0
100
图1 方形盛水容器
5.7.2 结果计算
渗水率X计算：
mz-ml×100%
X=
(1)
200
式中： ml一干燥的方形容器的质量的数值，单位为克（g）；
-方形容器和其中水的总质量的数值，单位为克（g）。
m2-
计算结果取3个试样的算术平均值。 5.8 热空气老化
热空气老化性能的测定按GB/T3512的规定执行。
3 HG/T4902—2016
附录A （规范性附录）
橡胶植草砖阻燃性能测定方法
A.1适用范围
本方法适用于在适度火焰作用下判断橡胶植草砖的阻燃性。
A. 2 定义
在火焰的作用下，当燃烧熄灭后，橡胶植草砖表面留下的燃烧斑块的直径小于或等于50mm时，为1级阻燃。
A. 3 试样制备
试样应从试验对象的不同位置裁取，试样规格为100mmX100mm；每个试验一般应测定5个试样；测试前，试样至少在试验条件下停放48h以上。
A. 4 仪器及试剂
A.4.1 重叠的直径为25mm的薄纤维层圆形片状棉布。 A. 4.2 浓度为96%的酒精。 A. 4. 3 容量为10mL的量筒或容量为2.5mL的移液管。 A.4.4 至少如试样大小的20mm厚的风干木板。
A. 5 测定步骤
试验应在不通风的地方进行。在试样中部放置重量为0.8g的重叠的纤维层圆片。纤维层圆片用 2.5mL酒精均匀浸泡，然后点燃并使其自然燃烧，当燃烧火焰和余灰熄灭后，测量在试样表面留下的燃烧斑块的直径大小（精确到1mm）。
在燃烧时，如纤维层发生翻转而影响燃烧斑块大小时，应重新更换试样补做试验。
A.6 试验结果
5个试样表面留下的燃烧斑块的直径均小于或等于50mm，该样品可判为1级阻燃。
A. 7 试验报告
试验报告包括以下内容： a） 样品名称、颜色、厚度；
5 HG/T4902—2016
b) 阻燃性能； c) 最大燃烧斑块的直径； d) 特殊观察； e) 试验者及试验日期。
