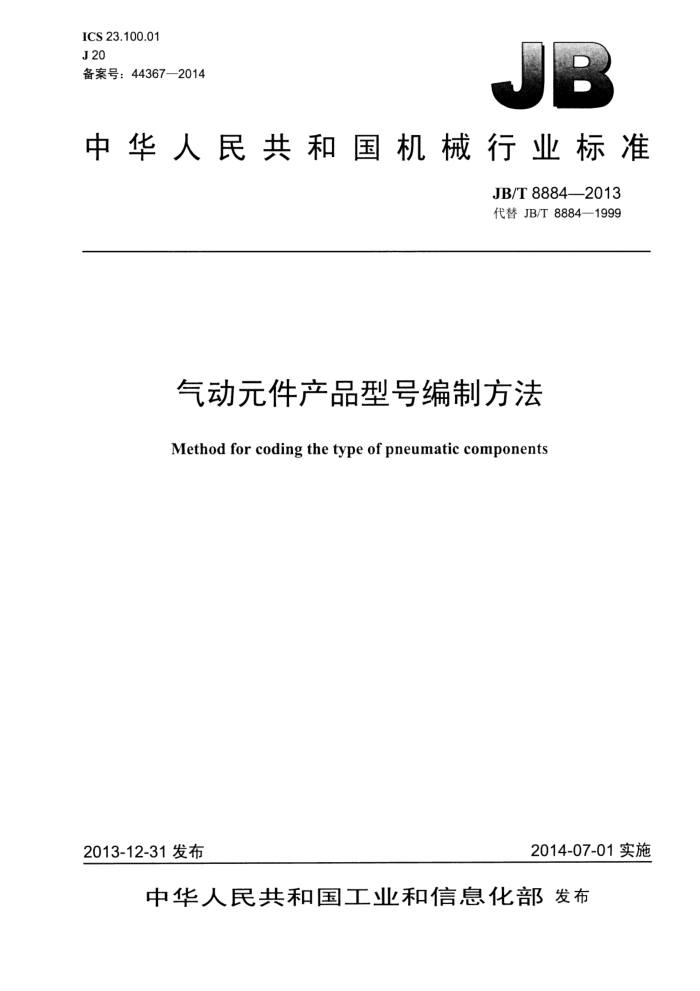

ICS 23.100.01 J 20 备案号：44367—2014
中华人民共和国机械行业标准
JB/T 8884—2013 代替JB/T8884—1999
气动元件产品型号编制方法 Method for coding the type of pneumatic components
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共 #和国
机械行业标准
气动元件产品型号编制方法
JB/T 88842013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张·36千字 2014年12月第1版第1次印刷
定价：21.00元
*
书号：15111·11548 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8884—2013
目 次
前言... 范围.
III
1
2规范性引用文件 3术语和定义.
编制规则... 5气源处理元件.. 5.1产品名称.. 5.2连接方式和主参数 5.3 生产厂... 5.4 型号标志示例
4
气动控制元件..
6
6.1压力阀和流量阀 6.2 方向阀... 7气动执行元件.. 7.1 产品名称.. 7.2 主参数.. 7.3 安装形式... 7.4 其他特征... 7.5 型号标志示例.. 8
f
真空元件... 8.1 真空发生器.. 8.2 真空吸盘... 9逻辑元件... 9.1 产品名称. 9.2 主参数.. 9.3 连接方式.. 9.4 型号标识示例 10管接头，
(
10 10 10 10
1 1
10.1 产品名称 10.2 管接头连通型式 10.3 主参数 10.4其他特征. 10.5 型号标识示例.. 11 辅助元件与其他元件 11.1 产品名称 11.2 主参数... 11.3 连接方式.. 11.4 其他特征...
1 1 11 11
12 12 12 12 12
I JB/T8884——2013
11.5 型号标识示例附录A（资料性附录）与本标准相关的气动标准
12 13 13 13 13 13 14 14
A.1 通用标准... A.2 气源处理元件... A.3 气动控制元件... A.4 气动执行元件. A.5 管接头.. A.6 辅助元件图1 气动元件型号编制示意图，表1 气源处理元件产品名称代号表2 压力阀产品名称代号，表3 流量阀产品名称代号，表4 电磁控制和气压控制换向阀产品名称代号表5机械控制换向阀产品名称代号表6 人工控制换向阀产品名称代号，表7 其他方向阀产品名称代号.. 表8 方向阀安装连接方式名称及其代号表9 气缸产品名称代号表10 气动马达产品名称代号表 11 气动逻辑元件产品名称代号表12 管接头产品名称代号表13 管接头主要连通型式代号表14 辅助元件和其他元件产品名称代号
4
10 11 11 12
II JB/T8884—2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T8884一1999《气动元件产品型号编制方法》，与JB/T8884一1999相比主要技术变化
如下：
原“引用标准”改为“规范性引用文件”并增加和修改了内容；一增加了“3术语和定义”“4编制规则”；一增加了“8真空元件”和“10管接头”两类产品的型号编制；一将气源处理元件从辅助元件中分出，另立一章编写（5气源处理元件）；一在“7执行元件”中，增加了气马达内容，并将原标准中的摆动气缸归入气马达内，将叶片
式摆动气缸改名叶片式摆动马达：一在5、6、7、9、11五章所包含的产品，在原标准的基础上进行了适当增删；一增加了附录A。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准起草单位：无锡气动技术研究所有限公司、浙江亿日气动科技有限公司、广东省肇庆方大气
动有限公司、肇庆市金科海气动液压有限公司、宁波索诺工业自控设备有限公司、宁波亚德客自动化工业有限公司、宁波星箭航天机械有限公司。
本标准主要起草人：陈明、李企芳、王广建、陈定芝、林伟强、司徒德良、张家雄、单位银、张优
波、陈早阳、刘勇、高泽普、李建国。
本标准所代替标准的历次版本发布情况为：
ZB/Z347—1989; JB/T8884—1999。
III JB/T8884—2013
气动元件产品型号编制方法
1范围
本标准规定了气动元件和气动辅件型号的编制方法，本标准适用于以压缩空气或性能相当的其他工作介质的一般用途的气动元件和气动辅件。 注：本标准适用于我国自主设计、制造的气动产品。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7940.1 气动五气口方向控制阀第1部分：不带电气接头的安装面 GB/T 7940.2 气动五气口方向控制阀第2部分：带可选电气接头的安装面 GB/T 8102 缸内径8mm～25mm的单杆气缸安装尺寸 GB/T 9094 液压缸气缸安装尺寸和安装型式代号 GB/T 17446 流体传动系统及元件词汇 GB/T26142.1 气动五通方向控制阀规格18mm利：26mm第1部分：不带电气接头的安装面 GB/T26142.2 气动五通方向控制阀规格18mm利26rmr第2部分：带可选电气接头的安装面 JB/T 6379 缸内径32mm～320mm的可拆式单杆气起安实装尺寸 JB/T 7377 缸内径32mm~250mm整体式单杆气缸安装尺寸 ISO 14743 气压传动用于塑料管的插入式管接头（Pneumaticfluidpower一Push-inconnectorsfor
thermoplastic tubes)
3术语和定义
GB/T17446界定的术语和定义适用于本文件。
4编制规则
4.1型号编制不用汉字，用汉语拼音字母、拉丁字母、阿拉伯数字和相应符号（如短横线或斜线等）组合。 4.2元件的型号由多段组成，段之间用短横线分开。每段可有一个或数个部分，一般元件的型号有四段（或三段），如图1所示。
0-口-口-口 ①
②
③
④
图1气动元件型号编制示意图
4.3型号的第一段①表示产品名称，用代号标识。代号可选用下列几种之一表示：
1 JB/T8884—2013
a）一个或数个汉语拼音大写字母，例如：用QGL标识缆索气缸： b）一个或数个拉丁大写字母，例如：用QSL标识普通过滤器； c）汉语拼音和拉丁大写字母混合，例如：用QGB标识带缓冲普通气缸； d）在以上三种中添加阿拉伯数字（或罗马数字），例如：用K25JD标识二位五通截止式单电控换
向阀； e）用数个阿拉伯数字，例如：用495标识减压阀。 有些产品，结构基本相同，但有多种不同形式，为了便于用户认识产品，可在相同产品代号后添加
拉丁字母（一般用小写）或/和阿拉伯数字，以示区分。例如：用QSLa表示过滤器系列产品中的高压过滤器。 4.4型号的第二段②表示连接方式、主参数。若有两个或数个参数，可用空格（或不空）或×分开，例如：螺纹连接、通径15，第二段即为L15。
有些元件（如气缸）第一与第二段之问不用短横线分开，例如：QGB63×200（带缓冲的普通气缸，缸径63mm，行程200mm）。 4.5型号第三段③仅用于部分元件，表示元件的其他特征，例如：带开关气缸的开关形式等。 4.6型号的第四段④（4.5规定以外的产品改为第三段）表示生产厂名，用拉丁大写字母或其他形式的代号标志。一般情况可省略。 4.7一般情况，若尺寸单位为毫米（mm），则在型号编制中省略。除此之外，要标出单位符号，例如； mL、dB等。 4.8本标准末列入的气动元件或者在原产品基础上改进的产品，而用本标准规定的方法又不能标明与原产品的区别时，可根据上述方法由生产厂自行编制型号。
气源处理元件
5
气源处理元件的型号编制由三段组成。 5.1产品名称
气源处理元件的产品名称代号见表1。
表1气源处理元件产品名称代号
产品名称
代 号 QGL QSL QCY QCC QCJ QYW QLJ QLJW2 QLJW3 LKG WZX LWH QPW
备 注
主管道过滤器普通过滤器除油器除臭器除菌器
真空过滤器QSK
过滤器
油雾器
过滤减压阀过滤减压油雾二联件过滤减压油雾三联件
组合件
冷冻式干燥器无热再生吸附式干燥器冷冻吸附混合式干燥器
干燥器
自动排污器
2 JB/T8884—2013
5.2连接方式和主参数 5.2.1连接方式
螺纹连接：代号为L。 法兰连接：代号为F。
5.2.2 主参数
空气过滤器主参数有两个：公称通径和过滤精度，常用过滤精度可省略。 自动排污器主参数有两个：公称通径和排污器容量【单位为毫米（mL)]。 干燥器主参数为：额定空气处理量【单位为立方米每分（m"/min）（ANR）]，其他元件主参数为：公称通径。 公称通径可用代码1、2、3、， 管螺纹G1/8、G1/4、或其他型式的螺纹标志。
5.3生产厂
生产厂代号各厂自定。 5.4型号标志示例
普通过滤器，C系列，公称通径8mm，螺纹连接，常用过滤精度，某公（代号R）生产，其型号标识为：
QSLC-L8-R。
气动控制元件
6
6.1 压力阀和流量阀
压力阀和流量阀的型号编制由三段组成。 6.1.1 产品名称
压力阀产品名称代号见表2，流量阀产品名称代号见表3。
表2压力阀产品名称代号
产品名称普通减压阀精密型减压阀
代号 PJ PJM PJX PJXN PX PXA PQ PBD PFD
备 注
外先导内先导
先导式减压阀
真空顺序阀PXK
顺序阀单向顺序阀安全阀压力比例阀压力伺服阀
真空安全阀PQK
3
