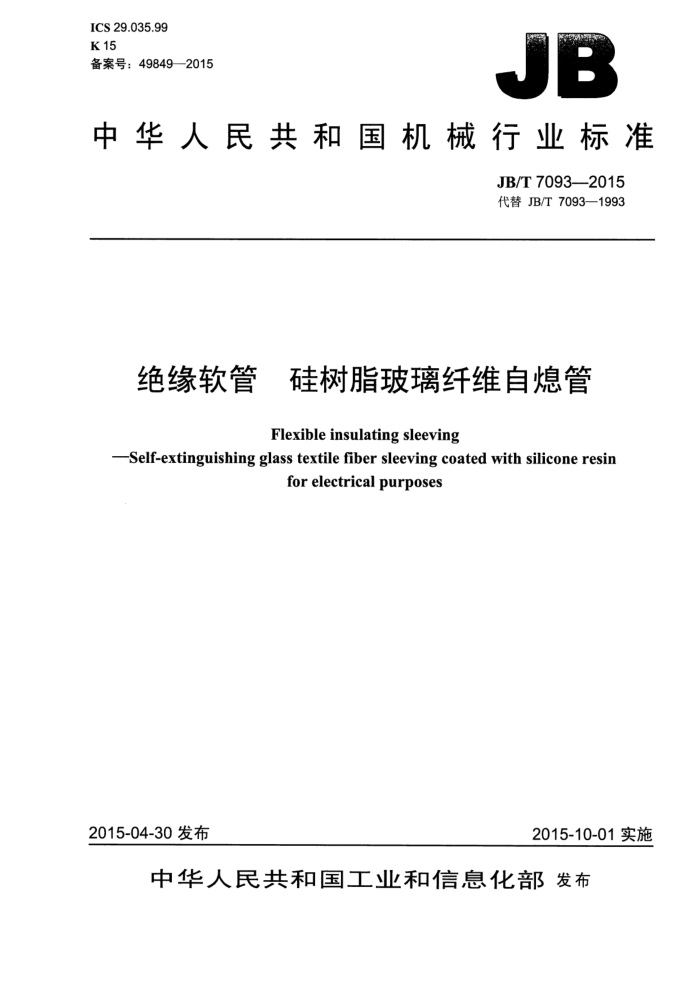

ICS 29.035.99 K15 备案号：49849—2015
：
中华人民共和国机械行业标准
JB/T 7093-2015 代替 JB/T 7093—1993
绝缘软管 硅树脂玻璃纤维自熄管
Flexible insulating sleeving
-Self-extinguishing glass textile fiber sleeving coated with silicone resin
for electrical purposes
2015-10-01实施
2015-04-30 发布
中华人民共和国工业和信息化部发布 JB/T 7093—2015
目 次
前言 >
.I1
.............
D.......P.......D.
范围 2 规范性引用文件 3分类.. 4　要求.
..........
4.1外观.. 4.2尺寸. 4.3性能要求 5试验方法 5.1 试验处理条件和试验环境条件， 5.2 外观 5.3 长度 5.4 内径.. 5.5 壁厚.. 5.6 击穿电压.. 5.7 耐热性. 5.8 自熄性. 5.9长期耐热性 6检验规则
........................
..............
.·.
标志、包装、运输和贮存.
7
表 分类..… 表2内径、壁厚及极限偏差表3 性能要求.. JB/T 7093—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7093—1993《硅树脂玻璃纤维自熄管》，与JB/T7093—1993相比主要技术变化如下：在第2章中引用了最新版本的技术文件。 本标准由中国机械工业联合会提出。 本标准由全国绝缘材料标准化技术委员会（SAC/TC51）归口。 本标准起草单位：杭州萧山绝缘材料厂、机械工业电工材料产品质量监督检测中心、桂林电器科学
研究院。
本标准主要起草人：罗传勇、张胜祥、宋玉侠、赵婕。 本标准于1993年首次发布，本次为第一次修订。
II JB/T 7093—2015
绝缘软管 硅树脂玻璃纤维自熄管
1范围
本标准规定了电气用硅树脂玻璃纤维自熄管（以下简称自熄管）的产品分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于由无碱玻璃纤维编织管经高温处理涂以有机硅共聚树脂而成的电气用自熄管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 7113.12014　绝缘软管　第1 部分：定义和一般要求 GB/T 7113.2—2014　绝缘软管　第2部分：试验方法 GB/T11026.12003　电气绝缘材料　耐热性第1 部分：老化程序和试验结果的评定
3分类
产品按击穿电压的等级分类，产品型号及特性见表1。
表 1分类
型号
特性
2753-1
高击穿电压
2753-2
中击穿电压低击穿电压
2753-3
4　要求
4.1　外观
白色，允许有少量淡油纱，端部平整。其他应符合GB/T7113.1一2014中第9章的规定。 4.2尺寸
4.2.1长度为10000mm，其他长度由供需双方商定。 4.2.2内径、壁厚及极限偏差应符合表2的规定。
1 JB/T 7093—2015
表2内径、壁厚及极限偏差
内径
壁厚 mm
标称值 mm
极限偏差 mm
to.1 o.3
≤0.50
1.0;1.5;2.0;2.5;3.0;3.5
≤0.70
4.0; 5.0; 6.0; 7.0;8.0; 9.0; 10.0
4.3性能要求
自熄管的性能要求应符合表3的规定，
表 3 性能要求单位
要 求 2753-2 ≥2.5
序号 1 2 3
性能击穿电压 (室温下)
2753-1 ≥4.0
2753-3 ≥1.5
kV 一 s
漆膜无熔滴、无流痕、不开裂、不变色
耐热性（250℃±5℃、24h）
自熄性长期耐热性温度指数
≤10 ≥180
X
试验方法
5
5.1试验处理条件和试验环境条件
按 GB/T7113.2一2014 中第3章的规定。 5.2外观
用目测法评定。 5.3长度
用刻度为1mm的直尺或钢卷尺测量。 5.4内径
按 GB/T 7113.2—2014 中 4.1 的规定进行。 5.5壁厚
按 GB/T 7113.2一2014中 4.2 的规定进行。 5.6击穿电压
按GB/T7113.2一2014中第22章的规定进行，升压速度为500V/s。 5.7耐热性
取三根长200mm的自熄管作为试样，试样在250℃±5℃的恒温箱中放置24h，取出后冷却至室
2 JB/T 7093—2015
温，再用十倍于管径的棒使自熄管沿棒弯成U形，观察漆膜无熔滴、不开裂、无流痕、不变色即为合格。 5.8自熄性
按GB/T7113.2—2014中第27章规定的方法B进行。 5.9长期耐热性
按GB/T11026.1一2003的规定进行，判断终点性能由供需双方商定。
6检验规则
6.1相同的原材料、工艺且在一台设备上连续24h生产的产品为一批。每批生产的产品须进行出厂检验。出厂检验项目为4.1、4.2及表3中第1项、第3项。 6.2型式检验项目为4.1、4.2及表3中第1项、第2项、第3项，每三个月至少进行一次，当原材料或工艺改变时，也需进行型式检验。表3中第4项为鉴定检验项目。 6.3其他应符合GB/T7113.1—2014的规定。
标志、包装、运输和贮存
7
贮存期为六个月。 其他应符合GB/T7113.1—2014中第10章、第11章的规定 中华人民共和国
