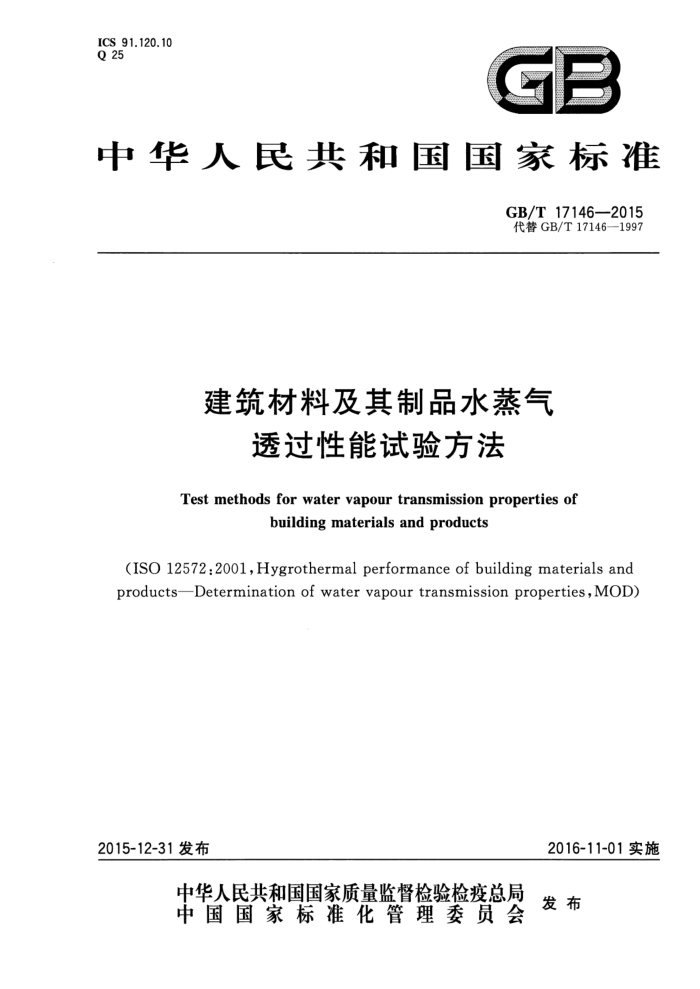

ICS 91.120.10 Q 25
GB
中华人民共和国国家标准
GB/T17146—2015 代替GB/T17146—1997
建筑材料及其制品水蒸气
透过性能试验方法
Test methods for water vapour transmission properties of
building materials and products
(ISO12572:200l,Hygrothermalperformanceofbuildingmaterialsand productsDetermination of watervapourtransmissionproperties,MOD)
2016-11-01实施
2015-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T17146—2015
目 次
前言
范围 2 规范性引用文件
1
术语和定义、符号和量的单位 4 原理 5 仪器设备和材料 6 试件 7 试验程序 8 结果的计算和表达 9 测量方法的精确性 10测试报告附录A（规范性附录） 适用于自支撑材料的试验方法附录B（规范性附录） 适用于松散材料的试验方法：附录C（规范性附录) 适用于薄膜和铝箔等片状材料的试验方法附录D（规范性附录） 适用于胶状材料和密封胶材料的试验方法· 附录E（规范性附录） 适用于涂料、清漆等材料的试验方法附录F（规范性附录） 样品封装边缘影响因素的修正附录G（规范性附录） 空气层阻力的修正. 附录H（资料性附录） 满足试验所需精确度的称量仪器重复性、称量间隔和试件尺寸附录I（资料性附录） 水蒸气透过性能量的单位转换附录J（资料性附录） 水在不同温度下的饱和蒸气压力附录K（资料性附录） 本标准与ISO12572：2001相比的结构变化情况
3
9
10
12 14 16 17 20 21 .·23 ..24 ：26
..
27 29 GB/T17146—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T17146一1997《建筑材料水蒸气透过性能试验方法》，与GB/T17146一1997相
比，主要技术变化如下：
扩展了标准适用范围（见第1章，1997年版的第1章）；增加了适用本标准的术语和定义（见3.1）；增加了符号和量的单位（见3.2）；增加了湿法的测试方法，删除了水法的测试方法（见第4章，1997年版的第4章）；修改了试验杯的要求（见5.1，1997年版的5.1)；
增加了遮模和厚度测试仪的要求（见5.2和5.3）；修改了密封材料、干燥剂和饱和溶液的要求（见5.6、5.7和5.8，1997年版的6.1和6.2）；修改了试件的尺寸和数量（见6.2和6.3，1997年版的7.2、7.3、7.4和7.5）；增加了试件状态调节（见6.4）：修改了试验条件（见7.1，1997年版的附录C）；增加了透湿阻、湿阻因子、水蒸气当量空气层厚度的计算（见8.4、8.6和8.7）；增加了测量方法的精确性（见第9章）；删除了原附录A、附录B、附录C、附录D和附录E1997年版的附录A、附录B、附录C、附录D
-
和附录E)；增加了规范性附录A“适用于自支撑材料的试验方法”、规范性附录B"适用于松散材料的试验方法”、规范性附录C“适用于薄膜和铝箔等片状材料的试验方法”、规范性附录D“适用于胶状材料和密封胶材料的试验方法”、规范性附录E“适用于涂料、清漆等材料的试验方法”、规范性附录G“空气层阻力的修正”、资料性附录H“满足试验所需精确度的称量仪器重复性、称量间隔和试件尺寸”、资料性附录K本标准与ISO12572：2001相比的结构变化情况”（见附录A、 附录B、附录C、附录D、附录E、附录G、附录H、附录K)；增加了规范性附录F“样品封装边缘影响因素的修正”（见附录F，1997年版的附录D)；
一增加了资料性附录I"水蒸气透过性能量的单位转换”（见附录I，1997年版的附录E）； -增加了资料性附录J"水在不同温度下的饱和蒸气压力”（见附录J，1997年版的附录B)。 本标准使用重新起草法修改采用ISO12572：2001《建筑材料及其制品湿热性能水蒸气透过性能
的测定》。
本标准与ISO12572：2001相比在结构上有较多调整，附录K列出了本标准与ISO12572：2001的章条编号对照一览表。
本标准与ISO12572：2001的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整情况集中反映在第2章“规范性引用文件”中，具体调整如下：
增加引用了GB/T16777—2008（见附录D.2)；
·
增加引用了GB/T20312（见5.8，9.5）；
.
：增加引用了GB/T20313（见6.4）；
增加引用了JG/T309—2011（见附录E.2）。
·
一在第3章“术语和定义、符号和量的单位”中册删除了关于符号下标的含义。因为标准中相关符
I GB/T 17146—2015
号在引用时已进行了含义的解释；在8.3透湿率”中修改了式（3)，本标准的修改参考了GB/T17146一1997，使于计算试件的透湿率；在8.3“透湿率”中删除了“计算水在不同温度条件下的饱和蒸气压力的计算公式”的注，该公式计算复杂，水在不同温度条件下的饱和蒸气压力可以查表所得； -在附录B适用于松散材料的试验方法”中增加了2种封装方式的试验步骤，由于不同的封装方法，其试验步骤是有区别的，因此上述内容增加后使试验方法更具操作性；一在附录D“适用于胶状材料和密封胶材料的试验方法”中增加了试件制备的养护条件、不同封装方式的试验步骤，由于不同类型试件制备的养护条件存在差异性、不同封装方式的试验步骤是有区别的，因此上述内容增加后使试验方法更具操作性；在附录E“适用于涂料、清漆等材料的试验方法”中增加了2种封装方式的试验步骤，由于不同
的封装方法，其试验步骤是有区别的，因此上述内容增加后使试验方法更具操作性。
本标准做了下列编辑性修改：
增加了资料性附录丁“水在不同温度下的饱和蒸气压力”，便于计算试件的透湿率；一增加了资料性附录K“本标准与ISO12572：2001相比的结构变化情况”，提供了编排结构变化
对照一览表；一删除了ISO125722001的参考文献。
本标准由中国建筑材料联合会提出。 本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。 本标准起草单位：上海市建筑科学研究院（集团）有限公司、浙江振申绝热科技有限公司、广州白云
实业有限公司、东方雨虹防水工程有限公司、上海曹杨建筑粘合剂厂、上海建科检验有限公司、上海隧道防水材料有限公司、上海新型建材岩棉有限公司。
本标准主要起草人：徐颖、赵敏、宦晏、郭青、张春华、曾蓉、朱卫如、任飞、高球、燕冰、沈忆萍、
周宏义、张洁、颜伟国、蒋勤逸、张洪伟、王海坡。
本标准所代替标准的历次版本发布情况为：
GB/T17146—1997。
I GB/T17146—2015
建筑材料及其制品水蒸气
透过性能试验方法
1范围
本标准规定了建筑材料及其制品水蒸气透过性能试验方法的术语和定义、符号和量的单位、原理、 仪器设备和材料、试件、试验程序、结果的计算和表达、测量方法的精确性和测试报告。
本标准适用于吸湿的和不吸湿的建筑材料及其制品，包括有天然表皮或饰面的材料及制品。本标准针对不同材料及其制品规定了不同的试验方法。
本标准不适用于测定水蒸气当量空气层厚度小于0.1m的建筑材料及其制品。 注：当建筑材料及制品的水蒸气当量空气层厚度大于1500m，可认为是不透湿的。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T167772008防水涂料试验方法 GB/T20312—2006 建筑材料及制品的湿热性能：吸湿性能的测定（GB/T20312-2006，
ISO12571:2000,IDT)
GB/T20313 建筑材料及制品的湿热性能：含湿率的测定 烘干法（GB/T20313一2006， ISO12570:2000，IDT)
JG/T309一2011外墙涂料水蒸气透过率的测定及分级 ISO9346 绝热一传质一物理量和定义
3术语和定义、符号和量的单位
3.1术语和定义
ISO9346中界定的以及下列术语和定义适用于本文件。 3.1.1
湿流密度densityofwatervapourflowrate 单位时间内流经试件单位面积的水蒸气的质量。
3.1.2
匀质材料homogeneousmaterial 水蒸气透过性能与材料内部位置无关的材料。
3.1.3
透湿率 watervapourpermeance 湿流密度除以试件两侧的水蒸气压力差。
1
