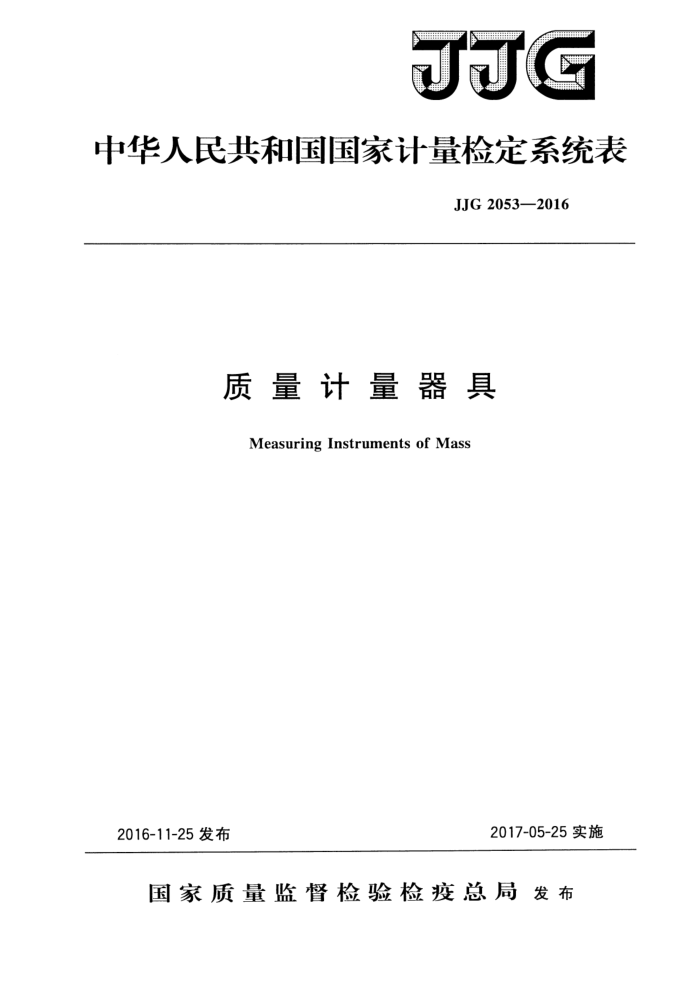

JJG
中华人民共和国国家计量检定系统表
JJG 2053—2016
质量计量器具
Measuring Instruments of Mass
2017-05-25实施
2016-11-25发布
国家质量监督检验检疫总局发布 JJG2053—2016
质量计量器具检定系统表
JJG2053—2016 代替JJG2053—2006
Verification Scheme of Measuring Instruments of Mass
归口单位：全国质量密度计量技术委员会起草单位：中国计量科学研究院
上海市计量测试技术研究院
本检定系统表委托全国质量密度计量技术委员会负责解释 JJG2053—2016
本规程主要起草人：
姚弘 (中国计量科学研究院）余培英（上海市计量测试技术研究院）
参加起草人：
任孝平（中国计量科学研究院） JJG2053—2016
目 录
引言 1 范围· 2质量计量基准· 2.11kg质量基准 2.21kg~1g质量副基准组 3质量计量标准 3.1 质量标准装置的组成.· 3.2标准础码. 4工作计量器具· 4.1工作计量器具的组成： 4.2工作用磁码…· 4.3工作用衡器· 5质量计量器具检定系统表框图·
(I) (1) (1) (1) (2) (2) (2) (3) (4) (4) (4) (4) (5)
1 JJG2053—2016
引言
本检定系统表是以JJF1104一2003《国家计量检定系统表编写规则》为依据对 JJG2053一2006进行修订的。与JJG2053一2006相比，除编辑性修改外，本检定系统表主要修改内容如下：
根据2015年国家公斤原器和国家公斤作证原器送往国际计量局（BIPM）进行
一
再校准的结果，修改了两个基准码的测量不确定度。
修改了原器天平的技术指标。由于2005年，中国计量科学研究院引进了真空
学质量比较仪及配套的空气密度测量系统，实验室已经更新了原器天平，所以原器天平的技术指标及配套设备有所变化。
修改了质量副基准组的技术指标，如材料密度、测量结果的不确定度，将原有
的公斤副基准码范围扩展为1kg～1g的国家质量副基准组码。
一将“折算质量”变更为“约定质量”。 一增加了“质量比较仪”的使用范围和量值溯源的途径。 一检定系统框图也按照前面的文字做了相应的修改。 本检定系统表的历次发布情况： —JJG2053—2006; —JJG2053—1990; —JJG2053-1981。
ⅡI JJG2053—2016
质量计量器具检定系统表
1范围
本检定系统表适用于质量计量器具的量值传递。 检定系统表规定了质量单位“kg”的国家质量计量基准、质量计量标准和工作计
量器具的用途；各准确度等级计量器具所包括的全套基本装置、计量学参数；并指明国家质量基准借助于质量副基准组和标准计量器具向工作计量器具传递质量单位量值的程序，给出了其不确定度或最大允许误差和基本传递方法。
本检定系统表在实际使用过程中，质量计量标准码和工作用码的标称值可根据需要在相应的准确度等级内向上、向下扩展。
一切依法使用的质量量值均必须在规定的准确度范围内，以某一可确定的比例严格与1kg质量基准码（亦称为：国家公斤原器）的质量值相对应。一切依法使用的质量值均必须依照本检定系统表向1kg质量基准码溯源；在开展校准时，也可作为量值溯源的依据。
2质量计量基准
质量计量基准包括1kg质量基准、1kg～1g质量副基准组。 2.11kg质量基准 2.1.11kg质量基准码用于复现和保存根据与国际公斤原器比对而获得的质量单位，并借助1kg～1g质量副基准组和标准计量器具向工作计量器具传递质量单位量值，以保证国内质量计量的统一。 2.1.21kg质量基准础码及其配套设备 2.1.2.1我国的质量最高准确度等级的磁码及配套设备包括：1kg质量基准础码、 1kg质量作证基准磁码（亦称为国家公斤作证原器）、相应的质量比较仪、空气密度测量系统。 2.1.2.21kg质量基准码，编号60，是直径与高均为39mm的铂合金直圆柱体，其中：铂占90%，铱占10%。该码的质量标称值为1kg，其真空中质量值由国际计量局（BIPM）给出，测量结果的不确定度以合成标准不确定度（k二1）表示（以 BIPM的最新证书为准）。 2.1.2.31kg质量作证基准码，编号64，是直径与高均为39mm的铂铱合金直圆柱体，其中：铂占90%，铱占10%。该码的质量标称值为1kg，其真空中质量值由 BIPM给出，测量结果的不确定度以合成标准不确定度（k=1）表示（以BIPM的最新证书为准）。 2.1.2.4质量比较仪，称量为1kg，实际分度值为0.1μg，单次测量的标准偏差不大于0.6μg。 2.1.2.5空气密度测量系统
1 JJG2053—2016
该系统可分别对实验室内的大气压力、温度、相对湿度和二氧化碳含量进行测量，计算出空气密度。其测量标准不确定度分别为：大气压力1.2Pa；温度0.007℃；相对湿度0.8%；二氧化碳含量4.5umol/mol。故空气密度测量系统的合成标准不确定度优于1.0×10-4kg/m。 2.1.31kg质量作证基准码不直接参加国内量值传递工作，只是定期在质量比较仪上与1kg质量基准码进行比较，判定1kg质量基准码质量值是否发生相对变化。 但在1kg质量基准码送BIPM量值复现期间，1kg质量作证基准码代行1kg质量基准础码的职能。 2.1.41kg质量基准码借助配套质量比较仪，以直接比较法或组合比较法向1kg~ 1g质量副基准码组传递质量单位量值。 2.1.5传递量值时的扩展不确定度优于：22μg～1.3μg（k=2）。 2.21kg～1g质量副基准组 2.2.11kg～1g质量副基准组用于复现和传递经1kg质量基准码获得的质量单位量值。 2.2.21kg～1g质量副基准组由1kg～1g质量副基准码组和相应配套设备组成。 2.2.2.11kg～1g质量副基准磁码组是直径与高相等的直圆柱体，由磁化率小于 0.0004，材料密度为（8000士8）kg/m"的无磁不锈钢制造。该组磁码的质量组合为（5，5，2，2，1，1）×10"kg（n为正整数、负整数或零），其真空中质量值的扩展不确定度U≤（22～1.3）μg（k=2）。 2.2.2.21kg～1g质量副基准组的配套衡量仪器由相应的质量比较仪组成。
500mg～1mg的质量比较仪，用于称量500mg～1mg码，实际分度值为 0.1μg，单次测量的标准偏差不大于0.3μg。
1kg～1g的质量比较仪，用于称量1kg～1g码，实际分度值为0.1μg，单次测量的标准偏差不大于0.6μg。
2kg～10kg的质量比较仪，用于称量2kg～10kg码，实际分度值为0.01mg，单次测量的标准偏差不大于0.03mg。
20kg～50kg的质量比较仪，用于称量20kg～50kg码，实际分度值为0.1mg，单次测量的标准偏差不大于0.3mg 2.2.31kg～1g质量副基准码组借助配套的衡量仪器，以直接比较法或组合比较法向E等级标准码传递质量量值。 2.2.4传递量值时的扩展不确定度U≤（8mg～1.0μg）（k=2）。 3质量计量标准 3.1质量标准装置的组成
质量标准装置由标准码及相应的配套设备组成。 3.1.1标准码用于复现和传递经国家质量计量基准获得的质量量值。该质量量值，除特殊要求外，一般均采用“约定质量”的方式给出。 3.1.2标准码按准确度等级从高到低包括E等级标准码、E2等级标准础码、F1等 2 JJG20532016
级标准码、F2等级标准码、M,等级标准磁码、M12等级标准码、M2等级标准码、M23等级标准码、M等级标准码。 3.1.3各准确度等级的标准码必须有足够的质量稳定性和可靠性，应能满足质量量值传递的要求。 3.1.4各准确度等级标准码借助其相应的配套设备传递其下面准确度等级的码，该标准码质量值的相应扩展不确定度不大于被测码所规定的相应质量最大允许误差的九分之一。 3.1.5配套设备包括与相应各准确度等级标准码配套使用的标准衡量仪器和相应的环境条件测量设备。标准衡量仪器由标准机械天平、质量比较仪和标准轨道衡等构成。 3.2标准码 3.2.1E等级标准码，其质量标称值为50kg～1mg，码质量的扩展不确定度 U≤（8～0.0010）mg（k=2），最大允许误差为士（25～0.003）mg。E等级标准磁码借助相应的标准衡量仪器采用精密称量法，以直接比较法或组合比较法向E等级码传递质量量值，或用于检定、校准相应的衡量仪器。标准装置用于传递量值时的扩展不确定度U（500～0.002）mg（k=2）。 3.2.2E2等级标准码，其质量标称值为1t～1mg，码质量的扩展不确定度U< （500～0.002）mg（k=2），最大允许误差为士（1.6×103～0.006）mg。E2等级标准础码借助相应的标准衡量仪器采用精密称量法，以直接比较法或组合比较法向F，等级础码传递质量量值，或用于检定、校准相应的衡量仪器。标准装置用于传递量值时的扩展不确定度U<（8×103～0.006）mg（k=2）。 3.2.3F等级标准码，其质量标称值为5t～1mg，码质量的扩展不确定度U< （8×103～0.006）mg（k=2），最大允许误差为士（2.5×104～0.020）mg。F1等级标准础码借助相应准确度的标准衡量仪器采用精密称量法，以直接比较法或组合比较法向 F2等级码传递质量量值，或用于检定、校准相应的衡量仪器。标准装置用于传递量值时的扩展不确定度U<（2.5×104～0.02）mg（k=2）。 3.2.4Fz等级标准磁码，其质量标称值为5t～1mg，码质量的扩展不确定度U< （2.5×104~0.02）mg（k=2），最大允许误差为士（8.0×104～0.06）mg。F2等级标准码借助相应准确度的标准衡量仪器采用精密称量法，以直接比较法或组合比较法向 M等级和M12等级码传递质量量值，或用于检定、校准相应的衡量仪器。标准装置用于传递量值时的扩展不确定度U<（8×104～0.06）mg（k=2）。 3.2.5Mi等级标准磁码，其质量标称值为5t～1mg，码质量的扩展不确定度U< （8×104～0.06）mg（k=2），最大允许误差为士（2.5×105～0.20）mg。M等级标准码借助相应准确度的标准衡量仪器采用精密称量法，以直接比较法或组合比较法向 M2等级和M23等级码传递质量量值，或用于检定、校准相应的衡量仪器。标准装置用于传递量值时的扩展不确定度U≤（2.5×105～0.5）mg（k=2）。 3.2.6M12等级标准础码，其质量标称值为5t～50kg，最大允许误差为士（5×105～ 5×103）mg。用于检定、校准相应的衡量仪器。 3.2.7M2等级标准码，其质量标称值为5t～100mg，码质量的扩展不确定度
3 JJG
