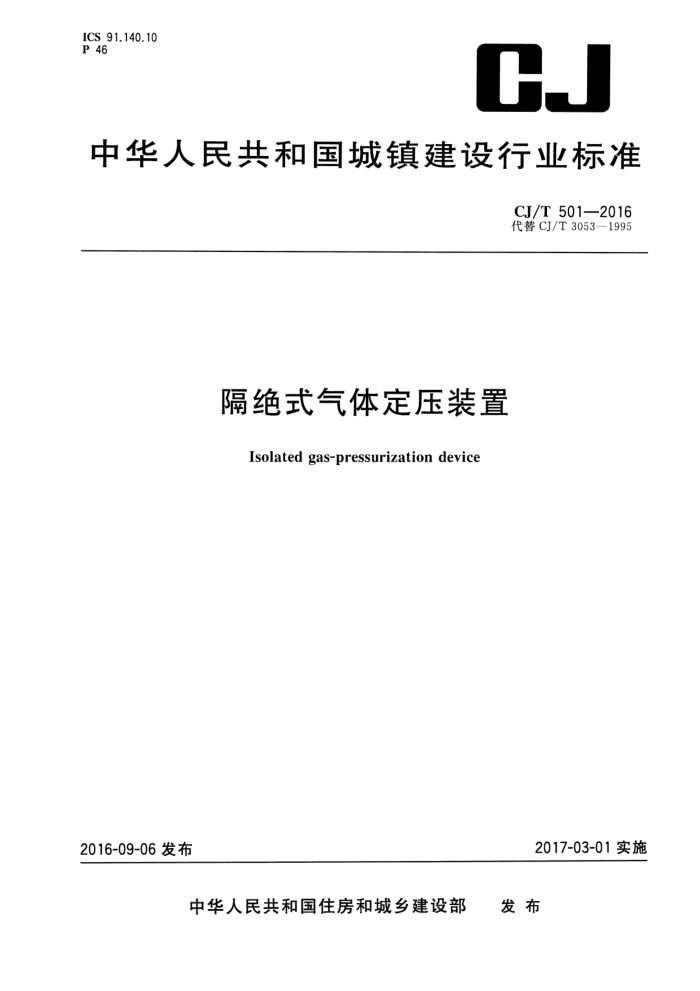

中华人民共和国城镇建设行业标准
CJ/T5012016 代替CJ/T3053—1995
隔绝式气体定压装置
Isolated gas-pressurizationdevice
2016-09-06发布
2017-03-01实施
发布
中华人民共和国住房和城乡建设部 CJ/T 501—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准是对CJ/T3053一1995《隔绝式气体加压膨胀装置》的修订，与CJ/T3053一1995相比较主
要技术变化如下：
增加了对试验装置的要求；一增加了对电控箱的电气间隙与爬电距离、绝缘电阻与介电强度、安全接地、外壳防护等级、抗干
-
扰要求，并给出了相应的检验方法；增加了对贮存条件的相关规定；增加了产品出厂检验的气密性试验，并将试验时间调整为96h；修改了产品的标记方法；修改了产品的型式试验频率。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部供热标准化技术委员会归口。 本标准起草单位：哈尔滨工业大学、北京中建建筑科学研究院有限公司。 本标准主要起草人：曹慧哲、周志刚、方修睦、段凯、展长虹、董重成、任静、秦波。 本标准所代替标准的历次版本发布情况为：
CJ/T3053-1995。
I CJ/T501—2016
隔绝式气体定压装置
1范围
本标准规定了隔绝式气体定压装置的术语和定义、分类和标记、一般要求、要求、试验方法、检验规则、标志、包装、运输与贮存。
本标准适用于罐内介质温度小于100℃的供热、空调系统的隔绝式气体定压装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.1 压力容器第1部分：通用要求 GB 150.2 压力容器 第2部分：材料 GB 150.3 压力容器 第3部分：设计 GB 150.4 压力容器第4部分：制造、检验和验收 GB/T 191 包装储运图示标志 GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3797 电气控制设备 GB4208—2008外壳防护等级（IP代码） GB 7251.1 低压成套开关设备和控制设备 第1部分：总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T13934 硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定（德墨西亚型） JB/T4709 钢制压力容器焊接规程 JB/T4711 压力容器涂敷与运输包装
3术语和定义
下列术语和定义适用于本文件。
3.1
隔绝式气体定压装置 isolated gas-pressurization device 由隔膜罐、电控箱及其附属设备组成的，利用密闭罐体内所存储气体的压缩膨胀性能，使供暖、空调
系统压力保持在一定范围内的设备（以下简称“定压装置”）。 3.2
膜体 diaphragmbody 具有耐热性能和强度的不透气的薄膜。
3.3
罐体 tankbody 能够承受系统压力的金属罐。
1 CJ/T501—2016 3.4
隔膜罐 diaphragm pneumatic vessel 利用内装膜体隔绝空气和水的金属罐。
3.5
额定绝缘电压 nominal insulationvoltage 在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电气间隙和爬电距离的标准电
压值。
4分类和标记
4.1分类 4.1.1 1按有无补气分为有补气设备定压装置和无补气设备定压装置。 4.1.2按膜体型式分为囊性、球型和帽型。 4.2标记 4.2.1 标记的构成及含义
标记的构成及含义应符合下列规定：
LIUL LIIL 一
改型序号设计压力（MPa）罐体直径（mm）罐体高度（mm）膜体型式代号（N：囊性；Q：球型；M：帽型）补气设备代号（Y：有补气设备：W：无补气设备）产品代号（QG)
注：改型序号根据产品的改型设计顺序，用拉丁字母的排列顺序表示，第一次设计的产品不加改型序号。
4.2.2 标记示例
第一次改型设计、设计压力为0.4MPa、罐体直径为600mm、罐体高度为2000mm、膜体型式为囊型、无补气设备的隔绝式气体定压装置，标记为：QG一WN2000一600一0.4A。
5一般要求
5.1 使用条件
条件如下：
环境温度：4℃~40℃；环境相对湿度：不大于90%。
一
5.2结构及部件 5.2.1整体结构及部件的设计位置应便于操作、调试和维修。 5.2.2 2配套仪表、阀门和管件应有产品合格证。配套仪表的量程和准确度、配套阀门和管件的耐压等
2
