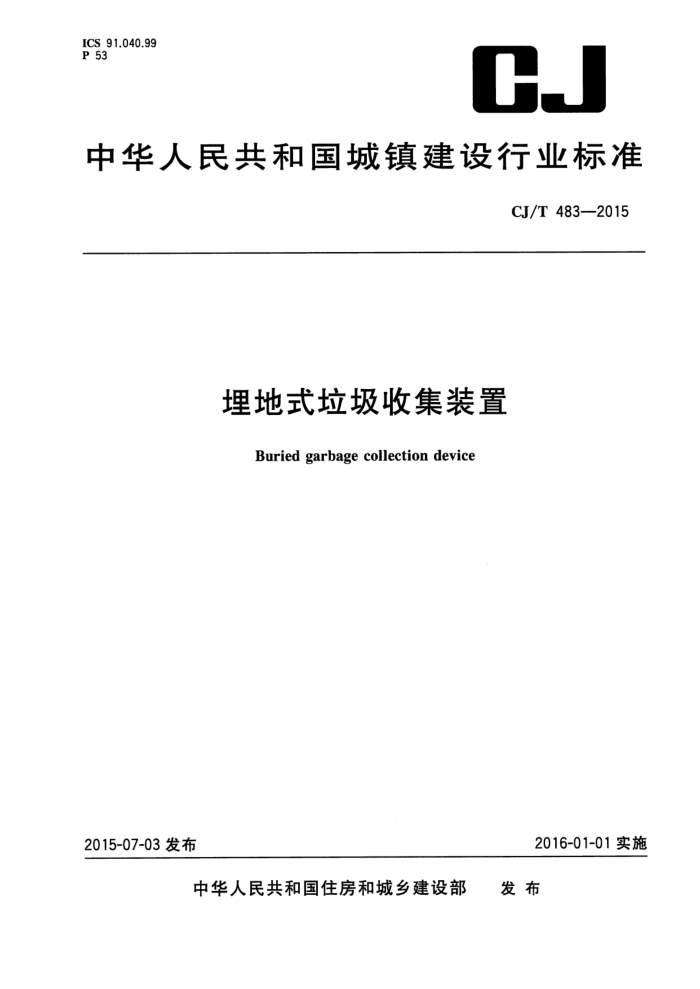

ICS 91.040.99 P 53
CJ
中华人民共和国城镇建设行业标准
CJ/T 483—2015
埋地式垃圾收集装置
Buriedgarbage collection device
2016-01-01实施
2015-07-03发布
中华人民共和国住房和城乡建设部 发布 CJ/T 483—2015
目 次
前言 1范围 2 规范性引用文件 3术语和定义
分类与结构 5 型号与标记 6 要求 7 试验方法 8 检验规则
7
-.
标志、包装、运输和贮存附录A（资料性附录）故障分类与故障统计原则...
9
10 CJ/T 483—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市容环境卫生标准化技术委员会归口。 本标准起草单位：上海美申环境设施设备有限公司、上海市环境工程设计科学研究院有限公司。 本标准主要起草人：王涤平、王彦林、王征、刘婷婷、李佳艺、李林、张大惠。
I CJ/T483—2015
理地式垃圾收集装置
1范围
本标准规定了埋地式垃圾收集装置的术语和定义、分类与结构、型号与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以240L、660L或1100L塑料垃圾桶作为收集容器的埋地式垃圾收集装置的设计、 制造和使用。采用其他收集容器的收集装置参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 1包装储运图示标志 GB/T 699 优质碳素结构钢 GB/T700 碳素结构钢 GB 3096 6声环境质量标准 GB/T3766液压系统通用技术条件 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T7935 液压元件通用技术条件 GB/T12467.1 金属材料熔焊质量要求第1部分：质量要求相应等级的选择准则 GB/T12706.1 额定电压1kV(U.=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附
件第1部分：额定电压1kV(U.=1.2kV)和3kV(U.=3.6kV)电缆
GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB19517 国家电气设备安全技术规范 GB 50303 建筑电气工程施工质量验收规范 JB/T5946 工程机械涂装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
埋地式垃圾收集装置 置buried garbage collection device 以标准垃圾桶为内胆，主体装置置于地面以下，并通过自身动力装置升降，实现生活垃圾收集、暂存
的环卫专用设备。 3.2
提升系统 lifting system 由升降装置、导向机构和动力系统组成的，用于提升（下降）塑料垃圾桶的系统装置。动力系统包
括：液压动力单元、液压油缸、电缆线、航空插头、插座、按钮开关等。
1 CJ/T 483—2015
3.3
锁紧机构lockingmachine 装置上升到位后执行锁紧定位，防止下落的机械装置。
4分类与结构
4.1投放口数量
埋地式垃圾收集装置的投放口数量分类见表1。
表1： 埋地式垃圾收集装置投放口数量分类
序号 1 2
投放口数量单投放口双投放口
标记 1 2
4.2 投放口形式
埋地式垃圾收集装置的投放口形式分类见表2。
表2埋地式垃圾收集装置投放口形式分类
序号 1 2
标记 X B
投放口启闭形式
旋转启闭摆动启闭
4.3 主体结构
埋地式垃圾收集装置见图1，包括投放口装置、垃圾桶存放装置、壳体和升降装置等主要部分。
1
W,
2
?4
DC
3 4
10 1
12 13 14
L5
R
L
W2
a）正视图
b) 侧视图
图1 埋地式垃圾收集装置主体结构示意图
