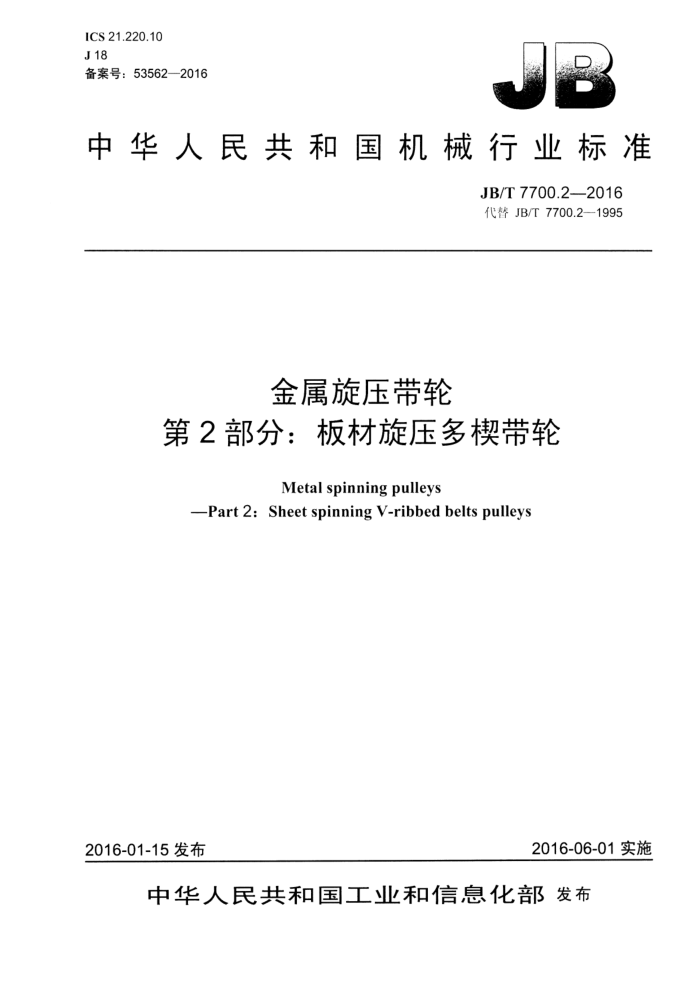

ICS 21.220.10 J 18 备案号：53562—2016
中华人民共和国机械行业标准
JB/T 7700.22016 代替 JB/T 7700.2—1995
金属旋压带轮
第2部分：板材旋压多楔带轮
Metal spinning pulleys
-Part 2: Sheet spinning V-ribbed belts pulleys
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 7700.2---2016
目 次
前言范围.
1
2型式和槽型尺小 2.1型式... 2.2槽型尺小 3技术要求. ..材料... 3.2外观要求.... 3.3表面处理. 3.4表面粗糙度.
.... ....
............
...................................
.......................................
试验方法 5 检验规则..
4
标志、包装、运输和存
6
图1 折叠式带轮截面图 2 非折叠式带轮槽型截面1 图 3 非折叠式带轮槽型截面2
2
表1带轮槽型尺小表2带轮槽底厚度㎡d最小值. JB/T 7700.2—2016
前言
JB/T7700《金属旋压带轮》分为两个部分：一第1部分：板材旋压V带轮;
第2部分：板材旋斥多楔带轮。 本部分为JB/T7700的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T7700.2—1995《板材旋压多楔带轮》，与JB/T7700.2-1995相比主要技术变化如
下:
修改了带轮的基本结构型式（见2.1）；删除了轮辐基本结构（见1995年版的3.1和图2）；修改了折叠式带轮槽型尺小（见2.2.1）；一增加了非折叠式带轮槽型尺寸（见2.2.2）；一删除了PL型号带轮（见1995↑版的表1）; 一删除了部分技术要求（见1995↑版的4.1、4.4～4.6);
一删除了斜间圆跳动、安装孔位置度的检测（见1995年版的5.2）；修改了抽验产品质量的规定（见5.3）；修改了包装要求（见6.2）。
本部分由中国机械「业联合会提出本部分由全国带轮与带标准化技术委员会（SAC/TC428）州I。 本部分起草单位：北京超代成科技有限公司、中机生产力促进中心、东风襄阳旋压技术有限公司、
浙江东星汽车部件有限公司、武汉集诚汽车部件有限责任公司、南通福乐达汽车配件有限公司、烟台鸿安实业有限公司、龙口中宁机械有限公司。
本部分主要起草人：殷涉、周玉杰、姜克俭、潘兆星、季朝辉、严军、谢双、王兆宇、徐子迁。 本部分所代替标准的历次版本发布情况为：
-JB/T 7700.2—1995。
I1 JB/T 7700.2—2016
金属旋压带轮
第2部分：板材旋压多楔带轮
1范围
JB/T7700的本部分规定了金属板材旋压多楔带轮（以下简称带轮）的型式和槽型尺小、技术要求、 试验方法、检验规则、标志、包装、运输和贝存。
本部分适用」汽车、1程机械、农用机械、家电、特种设备等传动用多楔带轮
2 型式和槽型尺寸
2.1型式
带轮可分为折叠式带轮与非折叠式带轮。 2.2槽型尺寸 2.2.1折叠式带轮
折叠式带轮槽型如图1所示，具体尺小见表1和表2。
1
dp
2.4±0.
h
说明：
-折叠式带轮板料厚度，tz≥2.3mm; 一安装基准高度，由供需双方确定。
t,
H
图1折叠式带轮截面
2.2.2非折叠式带轮
非折叠式带轮槽型如图2和图3所示，具体尺寸见表1和表2。 JB/T 7700.2--2016
表1 带轮槽型尺寸
单位为毫米
楔顶圆弧 槽底圆弧
半槽 槽型 球外缘处 检验用 轮缘
半价" max
带轮直K
半径片 min
槽型 槽间距eb 槽角α
半R, 半角β
极限偏差 测球直径d 外径D ±KX 0.5% 2.5±0.01 K+5
37° ±1°
10° 20°
PK 3.56±0.05
40°±1° 0.45±0.05
0.45±0.05 0.5±0.1
表中所列e值极限偏差仅用于两邻槽中心线的间距。 槽间距i的紧积偏差不得超过士0.3mm。
表2带轮槽底厚度 ma最小值
单位为富米
七楔八槽以1
五楔六槽 1.3
六楔七槽 1.3
:楔三档 1.14
楔四槽 1.2
四楔五槽
1.2
1.4
0
Tb
'h
Ib/
H±0.2.
H±0.2
Ip
说明： tp—非折叠式带轮板料厚度，t,≥3.5mm; H一一安装基准高度，由供需双方确定。 亦可选用此处形状。
说明： tp—非折叠式带轮板料厚度，t,≥3.5mm; H——安装基准高度，由供需双方确定。 亦可选用此处形状。
图 3 非折叠式带轮槽型截面2
图 2 2非折叠式带轮槽型截面1
3　技术要求
3.1材料
带轮材料宜选用08F或08AL深冲冷轧钢板，或选用与其力学性能相当的材料。
2 JB/T 7700.2—2016
3.2外观要求
带轮外观不允许有锋边和毛刺，表面不允许有折缝和裂纹，槽面不允许有较明显的划痕、刮伤及其他影响质量的缺陷。 3.3表面处理
带轮表面进行防锈保护处理，如涂漆、镀锌、电泳、发蓝、磷化等 3.4表面粗糙度
带轮的旋压表面的表面粗糙度Ra≤3.2um。
4试验方法
产品外观、外形尺小和表面粗糙度，可用通用量具、样板、标准试样等检验
5检验规则
5.1带轮需经制造厂检验部门检验含格方能出广。 5.2出广检验项目如下：
外观质量；外形尺小。
5.3 3若无特殊要求，订货单位抽验产品质量时，抽样方法、基数及数量由供需双方协商确定。
6标志、包装、运输和贮存
6.1↑ 每件产品上应贴有或打印有厂家指定的代号或标志。
2产品包装应保证在正常运输情况下不会碰撞擦伤。
6.2
6.3每箱上应清晰标明制造厂名称，产品的出厂年月、名称与型号，每箱数量和总重量，运输装卸的注意事项等。
