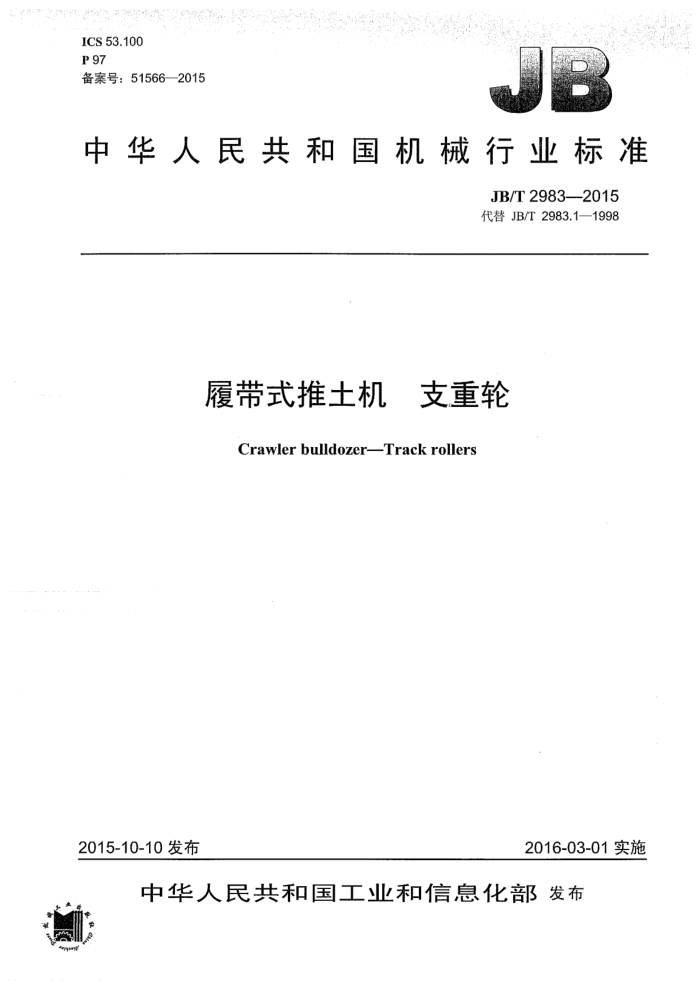

ICS 53.100 P 97 备案号：51566—2015
中华人民共和国机械行业标准
JB/T29832015 代替JB/T2983.1—1998
履带式推土机 支重轮
CrawlerbulldozerTrackrollers
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T2983-2015
目 次
前言， 1范围.
II
规范性引用文件
2
3结构型式、主要尺寸和标记.. 3.1结构型式和主要尺寸.. 3.2标记 4要求... 4.1一般要求.. 4.2机加工要求 4.3热处理要求. 4.4外观与装配要求 5检测方法. 5.1机加工质量的测定 5.2 热处理质量的测定... 5.3外观与装配质量的检测， 6检验规则.. 6.1出厂检验 6.2型式检验 7标志、包装、运输和贮存 7.1标志
7.2 包装. 7.3 运输. 7.4 贮存
图1 支重轮结构型式. 图2 热处理检测部位.
表1支重轮主要尺寸表2热处理要求.... 表3外观与装配要求， JB/T 29832015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T2983.1—1998《履带式推土机 L支重轮》，与2983.1—1998相比主要技术变化如下：
分部分的标准编号JB/T2983.1改为单独的标准编号JB/T2983；修改、增加和删除了部分规范性引用文件（见第2章，1998年版的第2章）；修改了若干尺寸符号和标记方法（见第3章，1998年版的第3章）； -增加了190mm节距的支重轮规格（见第3章）；删除了内部结构的零件尺寸和材料（见1998年版的第3章）；修改了机加工和热处理的要求（见4.2和4.3，1998年版的4.2和4.3）；删除了使用寿命与质量保证的内容（见1998年版的4.5)；修改了检验规则的内容（见第6章，1998年版的第6章）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院、山推工程机械股份有限公司、柳州金茂机械有限公司、柳
州科尔特锻造机械有限公司。
本标准主要起草人：吴润才、管建华、何拥军、蒋漓洪、高汝洁、赖卫华、杜贵明。 本标准所代替标准的历次版本发布情况为：
JB2983—1981、JB/T2983.1—1998。
II JB/T2983--2015
履带式推十机、 支重轮
1范围
本标准规定了履带式推土机支重轮总成的结构型式、主要尺寸、标记、要求、检测方法、检验规则、 标志、包装、运输和贮存。
本标准适用于履带节距为190mm、203mm、.216mm、228.6mm的履带式推土机支重轮总成（以下简称支重轮），其他履带式机器的支重轮可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、 N、T标尺）
GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 1184 形状和位置公差未注公差值 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） JB/T 7158 工程机械零部件清洁度测定方法
3结构型式、主要尺寸和标记
3.1结构型式和主要尺寸
支重轮的结构型式如图1所示，主要尺寸见表1。 注：双边支重轮的内部结构与其单边的相同，其图省略（图1为单边支重轮图示，其中双点画线部分表示双边）。
表1支重轮主要尺寸
单位为毫米
L2 173
W 110 114 114 136 140
H 16 16 17.5 16 18
L; 236 258 296 306 320
d
di 60 65 70 70 85
履带节距代号
L 310
190 203A 203B 216 228.6
200
320 370 380 408
210 220 222 255
200 (196)
210 210 244
1 JB/T2983—2015
10
o
说明：
平键：重轮肉盖：
3
2- 3-
双遇支重轮体图支 重轮辅铁毒支重轮外盖一挡圈：
2
6-
7
R 一垫圈。
-螺塞：
a
图1支重轮结构型式
3.2标记
标记方法：口口-口口×口口
JB/T29832015 支重轮横向安装距W 支重轮轴向安装距L 单双边：S表示单边，D表示双边履带节距代号推土机支重轮代号：TZ
示例： 203节距A系列、轴向安装距L=320mm、横向安装距W=114mm的单边支重轮标记为：
TZ203A-S 320X114JB/T2983-2015
