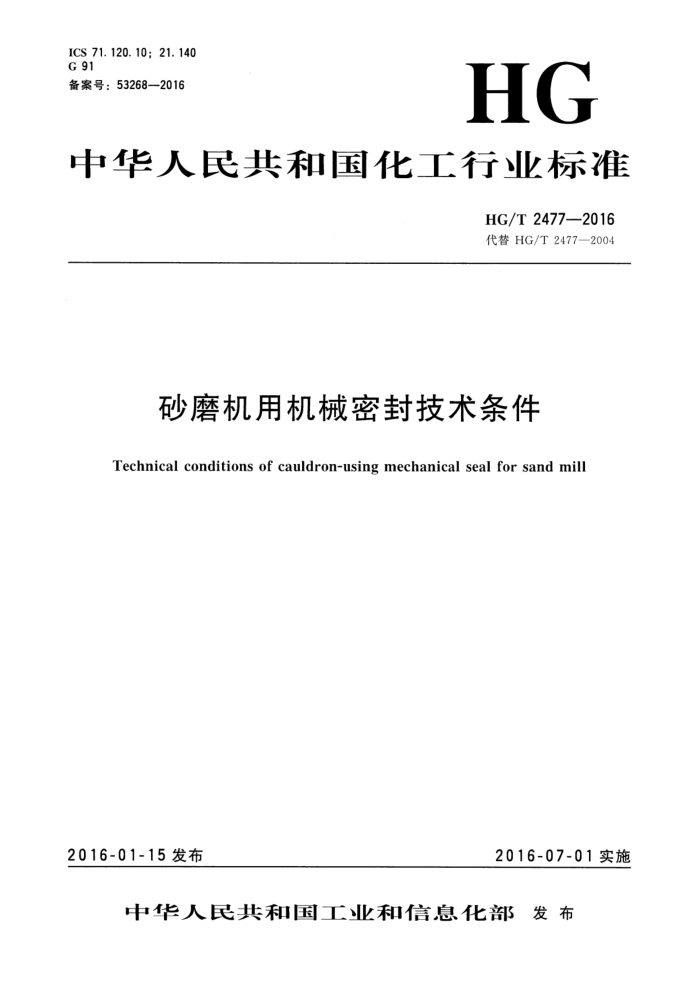

HG/T 2477—2016 代替HG/T2477—2004
砂磨机用机械密封技术条件
Technical conditions of cauldron-using mechanical seal for sand mill
2016-01-15发布
2016-07-01实施
中华人民共和国工业和信息化部发布 HG/T2477—2016
目 次
前言
川
范围规范性引用文件
1
2
3 标记 4 要求 5 安装与使用 6 试验 ...... n
标志与包装 HG/T2477—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2477—2004《砂磨机用机械密封技术条件》。与HG/T2477—2004相比，除
编辑性修改外主要技术变化如下：
立式砂磨机机械密封轴径尺寸适用范围由30mm~120mm扩大为20mm~200mm；一转速范围由不大于3000r/min改为转轴线速度不大于10m/s；安装机械密封部位轴的窜动量由不大于0.2mm改为0.2mm~0.8mm；一安装机械密封部位轴（或轴套）的径向跳动公差由不大于0.05mm改为a/100（d为轴径）mm; 增加了安装机械密封部位法兰（或密封箱体）定位平面与轴的不垂直度不大于a/120（d
为轴径）mm; 机械密封泄漏量数值由轴径小于等于50mm时泄漏量应不大于5mL/h、轴径大于50mm 时泄漏量应不大于10mL/h改为轴径小于等于100mm时泄漏量应不大于5mL/h、轴径大于100mm时泄漏量应不大于10mL/h；一增加了机械密封与辅助系统的组合型式及要求。
本标准由中国石油和化学工业联合会提出。 本标准由化学工业专用密封标准化技术委员会归口。 本标准起草单位：昆山密友机械密封有限公司、北京环峰化工机械实验厂、南京隆达机械设备有
限公司。
本标准主要起草人：王黎明、李悦、张丽萍。 本标准所代替标准的历次版本发布情况为：
HG/T2477—1993；HG/T2477—2004。
II HG/T2477—2016
砂磨机用机械密封技术条件
1范围
本标准规定了密闭式砂磨机用机械密封的标记、要求、安装与使用、试验和标志与包装本标准适用范围为砂磨机介质压力不大于0.4MPa、密封腔温度小于80℃、转轴线速度不大于
10m/s、轴径30mm~120mm的卧式砂磨机及轴径20mm~200mm的立式砂磨机主轴用机械密封（以下简称机械密封）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1184 形状和位置公差未注公差值 GB/T 1801 产品几何技术规范（GPS） 极限与配合 公差带和配合的选择 GB/T 14211 机械密封试验方法 JB/T4127.1 机械密封 第1部分：技术条件
3标记 3.1标记
X××/ ×X× -HG/T 2477
行业标准代号轴（或轴套）外径，单位为mm（用3位数表示，不足的前面加零）机械密封代号（用3个字母表示，见表1)
表1
砂磨机类型卧式砂磨机立式砂磨机
机械密封代号
SMW SML
标记示例： “SMW/075一HG/T2477”表示卧式砂磨机用机械密封，密封轴径为75mm。
3. 2 2结构及尺寸
本标准对机械密封的内部结构不做具体规定，下述图形中所涉及的内部结构仅供参考。 SMW型机械密封结构及尺寸见图1、表2，SML型机械密封结构及尺寸见图2、表3。
1 HG/T24772016
n-012 均布
密封液出口
E
8 4 8F A
0
8H)
L
密封液入口
图1 SMW型机械密封
表 2
单位为毫米
轴径 d1 d2 ds d; ds de d? n LI L2 Ls L4 Ls 30 30 80 90 125 150 85 95
75 20 10 20 10
35 35 85 95 130 155 90 100 4 80 20 12. 5 20 10 40 40 90 100 135 160 95 105 4 80 20 12. 5 20 10
80 20 12.5 20 10
45 45 100 115 150 175 105 120 4 50 50 110 125 160 185 115 130 4 80 20 12. 5 20 10 55 55 120 140 175 200 125 145 6 120 30 15 30 15 60 60 125 145 180 205 130 150 6 120 30 15 30 15 65 65 130 150 190 215 135 155 6 120 30 15 30 15 70 70 135 155 195 220 140 160 6 120 30 15 30 15 75 75 140 160 200 225 145 165 6 120 30 15 30 15 80 80 150 170 210 235 155 175 8 135 35 20 30 20 85 85 155 175 215 240 160 180 00 135 35 20 30 20 90 90 160 180 220 245 165 185 80 135 35 20 30 20 95 95 165 185 225 250 170 190 8 135 35 20 30 20
100 100 180 200 250 275 185 205 8 135 35 20 30 20 110 110 190 210 260 285 195 215 8 135 35 20 30 20 120 120 200 220 270 300 205 225 12 150 40 25 30 25 2 HG/T2477—2016
公
密封液入口
密封液出口
rd /均布
d,(h8/h7)
d, d;(H8/e8)
d. ds
图2SML型机械密封 HG/T2477—2016
表 3
单位为毫米
轴径 d; 20
d3 ds ds de -9 L1 L: L3 117 140 165 118 6-12 158 22 25
d? 52 58 124 150 175 128 6-12 168 22 25
20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110
25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 120 172 265 305 335 268 8-18 271
134 165 185 138 6-12 174 26
25 25 25 25
62 68 75 83 90 95 100 180 205 225 178 8-12 200 30 25 110 190 220 245 188 8-14 209 30 30
175 195 148 6-12 174 26
140 146 150 170 175
8-12 181
175 175 195 205
195 195 148 8-12 181 215 168 8-12 192 30 25 225 178 8-12 200
148
27 27
30
25
255 198 8-14 210 30 30
115 120 130 135 140 145 150 160
195 200 210 240 265 208 8-14 228
230 230 255 198 8-14 217 31 30
32 32
30 30
8-14 232
215 230 235 240 255
250 260 270 270 295 238 8-14 260 290
275 285 228 8-14 246 35 30
218
295 238 8-14 246 35 30
39 39 39
30 30 40
315
258
266
8-14
335 278 8-18 273 39 40
130 140 150 150 205 300 335 365 298 8-18 290 45 40 160 160 220 330 335 385 323 8-18 294
130 140 195 290 335 365 298 8-18 286 41 40
185
275
315
45 45 45 60 60
40 40 40 45 45
375 405 358 8-18 294
170 180 190 200
170 180 190 200
230 240 270 280
343 363 393 393
425
358
395 425 455 388 12-18 337 425
8-18
300
455
388
12-18
337
4要求
4.1 机械密封动环、静环、弹簧座、O形圈、弹簧的技术要求按JB/T4127.1的规定。 4. 2 密封端面的平面度不大于0.9μm，粗糙度Ra值不大于0.2μm。 4.3 静止环和旋转环密封端面与安装辅助密封环的平面的平行度要求按GB/T1184的7级公差。 4.4 静止环和旋转环与辅助密封圈接触部分的表面粗糙度Ra值不大于1.6μm，外圆或内孔尺寸公差按GB/T1801分别为h8或H8。 4 HG/T 2477—2016
4.5密封环环座与静止环和旋转环密封圈配合的孔径表面粗糙度Ra值不大于1.6μm。 4.6同一套机械密封中各弹簧之间的自由高度差不大于0.5mm。
5安装与使用
5.1安装机械密封部位的轴（或轴套）的外径尺寸公差按GB/T1184的h8，表面粗糙度Ra值不大于1.6μm。 5.2安装机械密封部位的轴（或轴套）的径向跳动公差不大于/a/100（d为轴径）mm。 5.3安装机械密封部位的法兰（或密封箱体）定位平面与轴的不垂直度不大于/a/120（c为轴径） mm。液面高度应保持在液位指示线内。 5.4机械密封腔密封液的压力应比砂磨机内介质压力大0.05MPa～0.15MPa，密封液的品质按说明书要求。 5.5安装机械密封部位轴的窜动量见表4。
表4
单位为毫米 >160 0.8
轴径窜动量
<100 (0. 2
100~160 0. 4
<
5.6 机械密封与辅助系统的推荐配置见图3。
氯气加压文冷却水
鼠气加压 X
密封液
冷却水
密封液
储罐
储罐
冷却水
冷却水
机械密封
机械密封
循环泵
机械密封带泵送功能时的配置
机械密封无泵送功能或循环流量不足时的配置
图3机械密封与辅助系统的推荐配置
L
