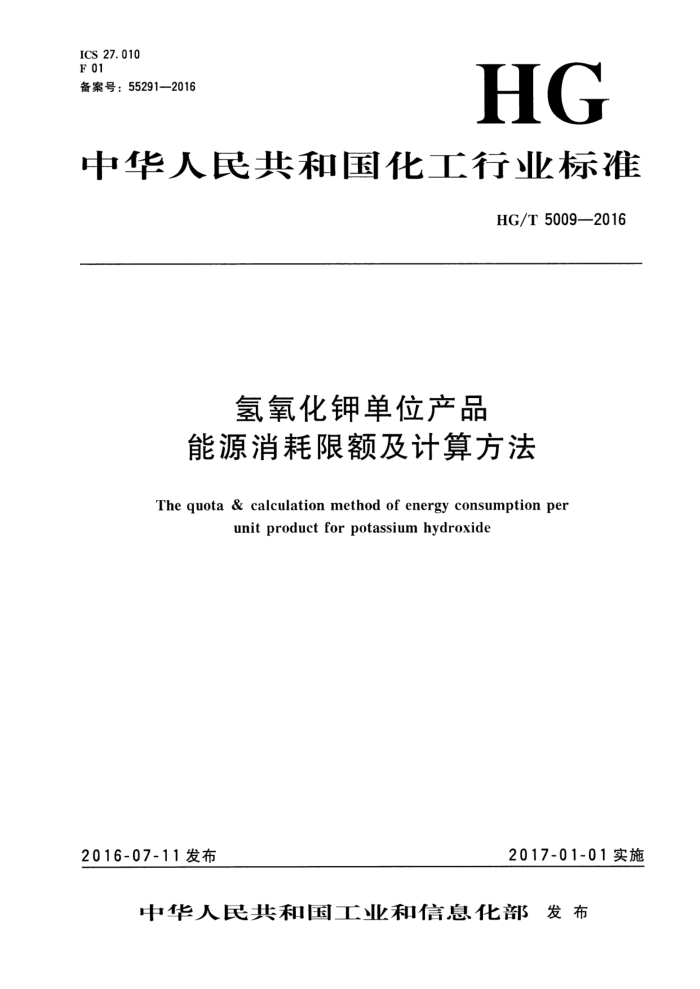

ICS 27.010 F 01 备案号：55291—2016
HG
中华人民共和国化工行业标准
HG/T 5009—2016
氢氧化钾单位产品能源消耗限额及计算方法
The quota & calculation method of energy consumption per
unit productforpotassiumhydroxide
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 HG/T5009—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会无机化工分技术委员会（SAC/TC63/SC1）归口。 本标准起草单位：优利德（江苏）化工有限公司、江苏奥喜埃化工有限公司、内蒙古瑞达泰丰化
工有限责任公司、中海油天津化工研究设计院、国家无机盐产品质量监督检验中心。
本标准主要起草人：丁驰、徐正群、封海林、薛亚、丁灵、罗学辉、杜毅鹏。
(13)
- HG/T5009—2016
氢氧化钾单位产品能源消耗限额及计算方法
1范围
本标准规定了离子膜法生产的氢氧化钾单位产品能源消耗（以下简称能耗）的术语和定义、技术要求、统计范围和计算方法、节能管理与措施
本标准适用于离子膜法生产氢氧化钾企业能耗的计算、控制和考核。
2
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2589综合能耗计算通则 GB/T 12497 三相异步电动机经济运行 GB/T 13462 电力变压器经济运行 GB/T 13466 交流电气传动风机（泵类、空气压缩机）系统经济运行通则 GB/T 14549 电能质量公用电网谐波 GB 17167 用能单位能源计量器具配备和管理通则 GB 18613 中小型三相异步电动机能效限定值及能效等级 GB 19153 容积式空气压缩机能效限定值及能效等级 GB 19761 通风机能效限定值及能效等级 GB 19762 清水离心泵能效限定值及节能评价值 GB 20052 三相配电变压器能效限定值及能效等级
3术语和定义
3. 1
氢氧化钾生产系统theproductionsystemofpotassiumhydroxide 从原盐经计量并进人化盐桶前的一级输送设备，经盐水加工、电解、蒸发（固化）、电解用交流
电经计量进人整流变压器开始，到氯气、氢气经处理送出和成品氢氧化钾包装入库为止的有关工序组成的完整工艺过程和设备。 3. 2
氢氧化钾辅助生产系统theproductionassistantsystemofpotassiumhydroxide 为生产系统工艺装置配置的辅助工艺过程、设施和设备。 包括动力、供电、机修、供水、供气、采暖、制冷、仪表和厂内原料场地及安全、环保等装置。
3. 3
氢氧化钾附属生产系统theproductionaccessorysystemofpotassiumhydroxide 为生产系统专门配置的生产指挥系统（含办公系统）和厂区为生产服务的部门和单位。
(15)
1 HG/T5009—2016
包括办公室、操作室、休息室、更衣室、澡堂以及中控分析、成品检验、电解槽管理及修理、阴阳极涂层和修复、阴阳极组装、离子膜泄漏试验和修补等设施。 3. 4
氢氧化钾生产界区theproductionareaofpotassiumhydroxide 从原盐、电力、蒸汽等原材料和能源经计量进人工序开始，到成品氢氧化钾计量人库和伴生氯
气、氢气、氯化氢合成经处理送出为止的整个电解法氢氧化钾产品生产过程。 3. 5
氢氧化钾产品综合能耗thecomprehensiveenergyconsumptionofproductpotassiumhydroxide 报告期内氢氧化钾产品生产全部过程中的能源消耗总量。 注：能源消耗总量指生产系统、辅助生产系统和附属生产系统的各种能源消耗量与损失量之和，不包括基建、
技改等项目建设消耗的、生产界区内回收利用的和向外输出的能源量。
3. 6
氢氧化钾单位产品综合能耗thecomprehensiveenergyconsumptionperunitproductofpotassiumhy droxide
用折100%氢氧化钾单位产量表示的综合能耗，即直接消耗的能源量以及分摊到产品的辅助生产系统、附属生产系统的能耗量和体系内的能耗损失量。 3. 7
氢氧化钾单位产品综合电耗thecomprehensiveelectric consumptionperunitproductofpotassiumhy droxide
用电解折100%氢氧化钾单位产量表示的直接消耗和后序处理的综合电量。
4技术要求
4.1现有氢氧化钾装置单位产品能耗限额限定值
现有氢氧化钾装置单位产品能耗限额限定值指标包括氢氧化钾单位产品综合能耗和氢氧化钾单位产品综合电耗，其限额限定值应符合表1的要求。
表1现有氢氧化钾装置单位产品能耗限额限定值
产品规格（质量分数）
单位产品综合能耗
单位产品综合电耗
%
kgce/t ≤330 ≤475 ≤490 ≤565 ≤590 ≤620
kW·h/t
离子膜法液碱≥30.0 离子膜法液碱≥45.0 离子膜法液碱≥48.0 离子膜法固碱≥75.0 离子膜法固碱≥90.0 离子膜法固碱≥95.0
≤2050
≤2150
4.2新建氢氧化钾装置单位产品能耗限额准入值
新建氢氧化钾装置单位产品能耗限额准入值指标包括氢氧化钾单位产品综合能耗和氢氧化钾单位
(16)
2 HG/T5009—2016
产品综合电耗，其准人值应符合表2的要求。
表2 新建氢氧化钾装置单位产品能耗限额准入值
单位产品综合电耗
单位产品综合能耗
产品规格（质量分数）
kW- h/t
kgce/t ≤310 ≤435 ≤450 ≤535 ≤560 《585
%
离子膜法液碱≥30.0 离子膜法液碱≥45.0 离子膜法液碱≥48.0 离子膜法固碱≥75.0 离子膜法固碱≥90.0 离子膜法固碱≥95.0
≤2000
≤2100
4.3氨氧化钾装置单位产品能耗限额先进值
氢氧化钾装置单位产品能耗限额先进值指标包括氢氧化钾单位产品综合能耗和氢氧化钾单位产品综合电耗。企业应通过节能技术改造和加强节能管理使能耗限额先进值达到表3的要求。
表3氢氧化钾装置单位产品能耗限额先进值
产品规格（质量分数)
单位产品综合能耗
单位产品综合电耗
kgce/t 245 365 375 ≤430 475 ≤493
kW·h/t
%
离子膜法液碱≥30.0 离子膜法液碱≥45.0 离子膜法液碱≥48.0 离子膜法固碱≥75.0 离子膜法固碱≥90.0 离子膜法固碱≥95.0
≤1920
≤2000
5 统计范围和计算方法
5.1能耗数据统计范围 5.1.1电解法氢氧化钾产品生产系统能耗量应包括氢氧化钾生产界区内实际消耗的一次能源量和二次能源量。外购的耗能工质（如水、氧气、氮气、压缩空气等）应统计在能耗量中，自产的耗能工质不应统计在能耗量中。在氢氧化钾生产中耗能工质消耗的能源应统计在能耗量中。 5.1.2未包括在氢氧化钾生产界区内的企业辅助生产系统、附属生产系统能耗量和损失量应按消耗比例法分摊到氢氧化钾生产系统内。 5.1.3回收利用氢氧化钾生产界区内产生的余热、余能及化学反应热，不应计入能耗量中。供界区外装置回收利用的，应按其实际回收的能量从本界区内能耗中扣除。但在氢氧化钾生产界区内作为燃料耗用的电解法制氢氧化钾副产品氢气应计人能耗量中。 5.1.4各种能源的热值应折合为统一的计量单位千克标准煤。各种能源的热值以企业在报告期内实测的热值为准。没有实测条件的应符合GB/T2589附录A和附录B规定的各种能源折标准煤参考系数和耗能工质能源等价值。 5.1.5 5能源消耗量的统计、核算应包括各个生产环节和系统，既不应重复，又不应漏计。
(17)
3 HG/T 5009—2016 6.2.4.2鼓励采用氧阴极电解法制碱节能技术。 6.2.5蒸发工序
鼓励采用三效逆流降膜蒸发浓缩技术，提高蒸发效率，降低汽耗。 6. 2.6 氯氢处理工序 6.2.6.1采用大型透平氯气压缩机和螺杆制冷机组、溴化锂冷水机组，提升氯气液化技术。 6.2.6.2加强氯化氢合成余热利用。 6.2.7耗能设备 6.2.7.1企业应提高电机系统通用设备的能效，用高效节能设备更新淘汰高耗能设备。年运行时间大于3000h的设备，电动机的能效应达到GB18613节能评价值的水平；清水离心泵的能效应达到 GB19762节能评价值的水平；通风机的能效应达到GB19761节能评价值的水平；容积式空气压缩机的能效应达到GB19153节能评价值的水平。应使电动机运行在额定负载的75%80%。 6.2.7.2企业应提高变电和配电设备的能效，配电变压器的能效应达到GB20052节能评价值的水平。变电和配电应采用低压集中补偿的方法，采用补偿电容，提高功率因数。 6.2.7.3企业应提高照明系统的能效，电光源及镇流器应选用能效值达到相关能效标准节能评价值的产品。
(20)
6
