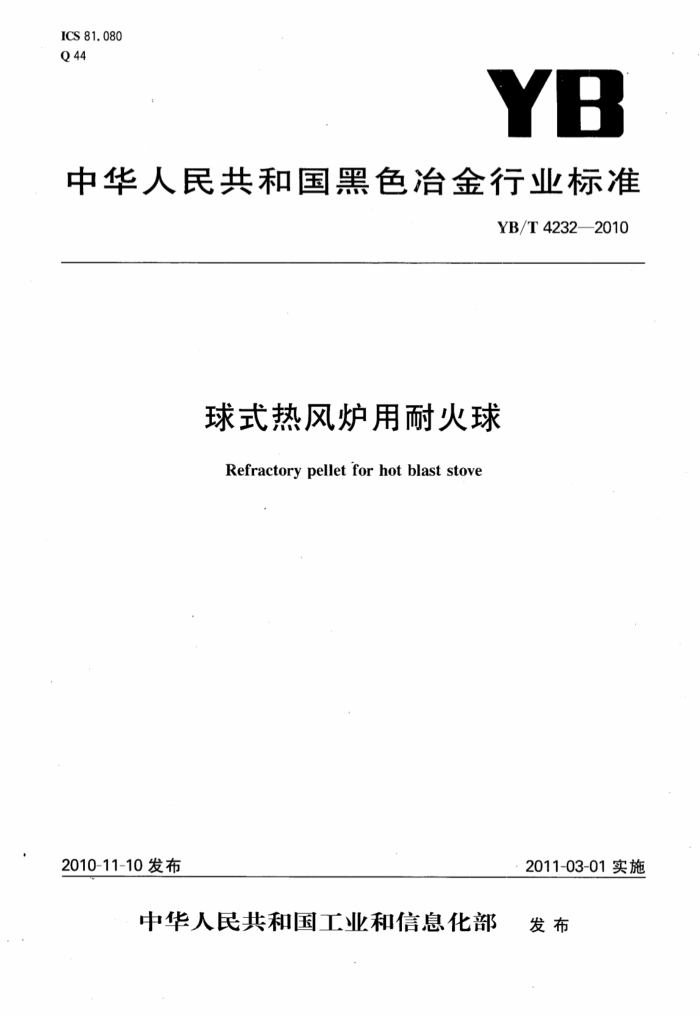

ICS 81. 080 Q 44
YB
中华人民共和国黑色治金行业标准
YB/T4232—2010
球式热风炉用耐火球
Refractory pellet for hot blast stove
2011-03-01实施
2010-11-10 发布
中华人民共和国工业和信息化部 发布 YB/T4232--2010
前言
本标准由中国钢铁工业协会提出。 本标准由全国耐火材料标准化技术委员会归口。 本标准起草单位：中冶集团武汉冶建技术研究有限公司、河南巩义市金岭耐火材料有限公司、广西柳
州钢铁股份有限公司。
本标准主要起草人：方昌荣、刘永春、潘之雄、宋继昌、代洁、张炳炎、卢向党、张福利、彭艳、蒋富军、王岭渠。
建筑321---标准查询网 www. jz321. net YB/T4232—2010
球式热风炉用耐火球
1范围
本标准规定了球式热风炉用耐火球的术语和定义、分类及规格、技术要求、试验方法、质量评定程序、 包装、标志、运输、储存及质量证明书。
本标准适用于球式热风炉用耐火球。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T4984 含锆耐火材料化学分析方法 GB/T 5070 含铬耐火材料化学分析方法 GB/T5072 耐火材料常温耐压强度试验方法 GB/T 5073 耐火材料压蠕变试验方法 GB/T 6900 铝硅系耐火材料化学分析方法 GB/T10326 定形耐火制品尺寸、外观及断面的检查方法 GB/T16546 定形耐火制品包装、标志、运输和储存 GB/T18930 耐火材料术语 GB/T21114 耐火材料X射线荧光光谱化学分析-熔铸玻璃片法 YB/T370 耐火制品荷重软化温度试验方法（非示差-升温法） YB/T376.3耐火制品抗热震性试验方法第3部分：水急冷-裂纹判定法
3术语和定义
GB/T18930确定的术语和定义及下列术语适用于本标准。 球式热风炉用耐火球refractorypelletforhotblaststove 是指以耐火骨料、耐火粉料和结合剂经混合、成型、烧成的实心球体，用作球式热风炉的蓄热体。
4分类及规格 4.1球式热风炉用耐火球按化学成分分为高铝球、锆刚玉球、铬刚玉球、铝锆铬复合球和低蠕变球五个种类。其中高铝球的牌号为RQA-55、RQA-65、RQA-75、RQA-80，锆刚玉球的牌号为RQAZ-82，铬刚玉球的牌号为RQAC-88，铝铬复合球的牌号为RQAZC-80，低蠕变球的牌号为RQAD-70。 4.2牌号中R、Q、D分别为“热”、“球”、“低”汉语拼音首字母，A、Z、C分别为氧化铝、氧化锆、氧化铬英文的字首，其后的数字为Al2O3、ZrOz、Cr2O3含量及相应含量的合量。 4.3球式热风炉用耐火球按直径大小分为$40mm、$50mm、$60mm、$80mm四种规格。也可按用户的要求生产。 5技术要求 5.1高铝质耐火球的理化指标应符合表1的规定。 YB/T4232—2010
GB/T5070进行。 6.2体积密度、显气孔率的检验按GB/T2997进行 6.3常温耐压值的检验参照GB/T5072进行。测定时取整球沿成型方向加压，加荷速率：（1.0士0.1） kN/s，测定结果以kN为单位。 6.4荷重软化开始温度的检验参照YB/T370进行。试样的制备及试验条件如下： 6.4.1采用磨样机在试样成型方向的上、下两个受压球面的项点处磨出两个互相平行、直径为15mm~ 35mm的平面为测量时的上、下底面。 6.4.2上、下底面平整度和平行度均不应大于0.10mm，试样不应有裂纹等缺陷。 6.4.3施加在试样上的压应力为100N/球。 6.5热震稳定性的检验参照YB/T376.3进行，裂纹宽度不大于0.5mm时，试验继续进行。当出现下列情况之一时，终止试验：
裂纹宽度大于1.5mm时；裂纹宽度小于等于1.5mm且大于1mm，长度大于圆周长30%时；裂纹宽度小于等于1mm且大于0.5mm、长度大于圆周长50%。
6.6耐火球压蠕变的检验按GB/T5073进行。试样的制备、试验条件同6.4。但按6.4制备的试样，应按GB/T5073的规定制出中心孔。如果试样高度不能满足要求，允许使用刚玉垫片。 6.7耐火球尺寸、外观的检查按GB/T10326进行。 7 质量评定程序 7.1组批
产品按牌号组批，每批不超过100t。 7.2抽样及合格判定规则 7.2.1抽样方案按表4规定进行。采用随机抽样法抽样或供需双方协商确定抽样方法。从外观检验合格的样本中抽取其它检验项目的测试样本。
表4抽样方案
检验项目尺寸、外观检验化学分析常温耐压值显气孔率体积密度荷重软化开始温度
试样量/个
50 1 5 3 3 1 1 3
压蠕变热震稳定性
7.2.2体积密度、常温耐压值、荷重软化开始温度或热震稳定性为验收检验项目。检验结果应符合表 1、表2的规定。 7.2.3尺寸、外观检验的所有测试样本中有90%及以上符合技术要求的规定，整批耐火球为尺寸、外观合格批；否则为不合格批，并且不再进行其它项目的检验。 7.2.4检验结果如有不合格项时，应重新取双倍试样对该不合格项进行复检。复检结果的平均值应符合表1、表2的规定，且单值允许偏差符合表5的规定时为合格批，否则，为不合格批。
