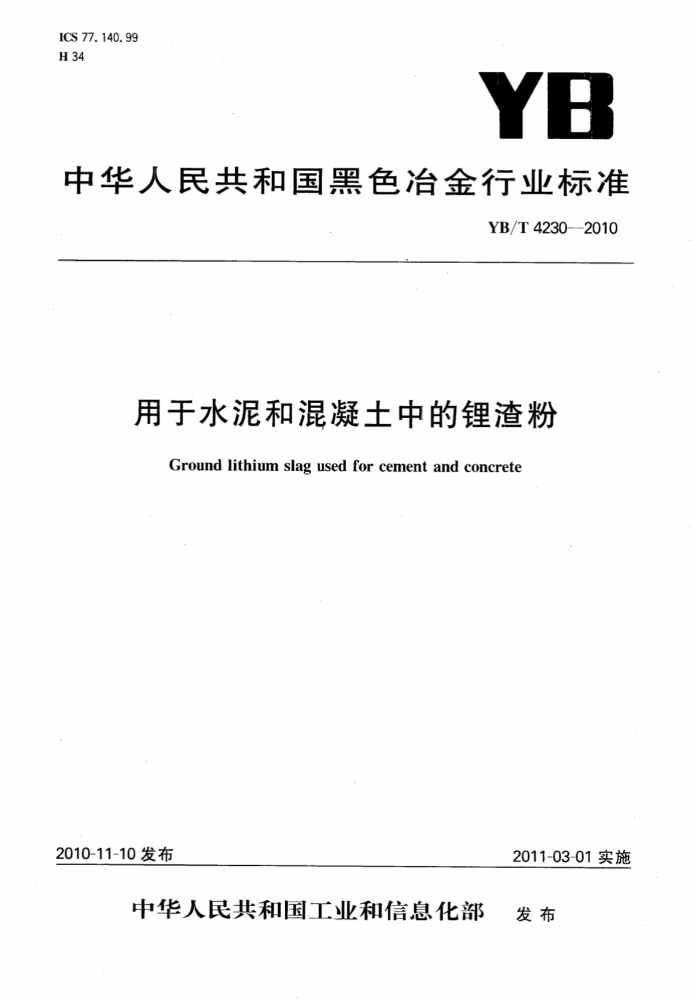

ICS 77.140.99 H 34
YB
中华人民共和国黑色冶金行业标准
YB/T4230--2010
用于水泥和混凝土中的锂渣粉
Ground lithium slag used for cement and concrete
2010-11-10发布
2011-03-01实施
中华人民共和国工业和信息化部 发布 YB/T4230—2010
前 言
本标准的附录A、附录B和附录C为规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准负责起草单位：中冶建筑研究总院有限公司、中国京冶工程技术有限公司、四川格林瑞桑再生
资源利用有限公司。
本标准主要起草人：张亮亮、朱桂林、卢忠飞、阎冬、曾益伟、间文、夏春。
建筑321一 —-标准查询网 www. jz321. net YB/T 4230—2010
用干水泥和混凝十中的锂渣粉
1范围
本标准规定了用于水泥和混凝土中的锂渣粉的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于水泥和混凝土中的锂渣粉。 注：在水泥和混凝土中使用锂渣粉时，应控制胶凝材料中的三氧化二硫含量不大于4.0%。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T176水泥化学分析方法（GB/T176—1996，eqvISO680：1990） GB/T208水泥密度测定方法 GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T 2419 水泥胶砂流动度测定方法 GB6566建筑材料放射性核素限量 GB/T8074 水泥比表面积测定方法勃氏法 GB/T8170 数值修约规则与极限数值的表示和判定 GB9774水泥包装袋 GB12573 水泥取样方法 GB/T17671水泥胶砂强度检验方法（ISO法)(GB/T17671—1999，idtISO679：1989) JC/T420水泥原材料中氯的化学分析方法
3术语和定义
下列术语和定义适用于本标准。
3. 1
锂渣粉groundlithiumslag 锂辉石矿石提锂后产生的渣，经干燥、粉磨达到一定细度的以无定形二氧化硅和三氧化二铝为主要
成分的粉体材料。 3.2
活性指数activityindex 分别测定受检样品和比对样品的抗压强度，两种样品同龄期的抗压强度之比即为活性指数，用百分
数表示。
4技术要求
锂渣粉的技术要求应符合表1的规定。 YB/T4230—2010
一原料、工艺有较大改变，可能影响产品性能时；一正常生产时，每年检验一次；一产品长期停产后，恢复生产时：出厂检验结果与上次型式检验有较大差异时。
6.4判定规则 6.4.1检验结果符合本标准第4章中比表面积、含水量、三氧化硫含量、需水量比、活性指数和水浸安定性等技术要求的为合格品。 6.4.2检验结果不符合本标准第4章中比表面积、含水量、三氧化硫含量、需水量比、活性指数和水浸安定性等技术要求的为不合格品。若其中任何一项不符合要求，应重新加倍取样，对不合格的项目进行复检，评定时以复检结果为准。 6.4.3型式检验结果不符合本标准第4章中任一项要求的为型式检验不合格。若其中任何一项不符合要求，应重新加倍取样，对不合格的项目进行复检，评定时以复检结果为准。 6.4.4检验报告
检验报告内容应包括出厂检验项目及合同约定的其他技术要求。当用户需要时，生产厂应在锂渣粉发出之日起11d内寄发除28d活性指数以外的各项试验结果。28d活性指数应在锂渣粉发出之日起32d 内补报。 6.5交货与验收 6.5.1交货时锂渣粉的质量验收可抽取实物试样以其检验结果为依据，也可以生产者同编号锂渣粉的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。卖方有告知买方验收方法的责任。当无书面合同或协议，或未在合同、协议中注明验收方法的，卖方应在发货票上注明“以本厂同编号锂渣粉的检验报告为验收依据”字样。 6.5.2以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按6.1.2进行，缩分为10kg，分二等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。
在40d以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的建材质量监督检验机构进行仲裁检验。 6.5.3以生产厂同编号锂渣粉的检验报告为验收依据时，在发货前或交货地买方（或委托卖方)在同编号锂渣粉中抽取试样，双方共同签封后保存三个月。
在三个月内，买方对锂渣粉质量有疑问时，则买卖双方应将共同签封的试样送省级或省级以上国家认可的建材产品质量监督检验机构进行仲裁检验。 7包装、标志、运输与贮存 7.1包装
锂渣粉可以袋装或散装。袋装每袋净质量50kg，且不得少于标志质量的99%，随机抽取20袋，其总质量不得少于1000kg（含包装袋），其他包装形式由供需双方协商确定。
锂渣粉包装袋应符合GB9774的规定。 7.2标志
包装袋和包装容器均应在明显位置注明以下内容：生产厂名、产品名称、净质量、包装日期和出厂编号。散装时应提供以上相同内容的卡片。 7.3运输与贮存
锂渣粉在运输与贮存时不得受潮和混入杂物。
m YB/T4230—2010
附录A （规范性附录）
锂渣粉含水量的测定
A.1适用范围
本附录规定了锂渣粉含水量的测定方法。 A.2原理
将锂渣粉放规定稳定的烘干箱内烘至恒重，以烘于前和烘干后的质量之差与烘干前的质量之比确定锂渣粉的含水量。 A.3仪器设备 A.3.1烘干箱
.可控制温度不得低于110℃，最小分度值不得大于2℃ A.3.2天平
量程不得小于50g，最小分度值不得大于0.01g。 A.4试验步骤 A.4.1称取锂渣粉试样约50g，应准确至0.01g，倒人蒸发皿中。 A.4.2将烘于箱温度调整并控制在105℃~110℃。 A.4.3将锂渣粉试样放人烘干箱内烘至恒重，取出放在干燥器中冷却至室温后称量，准确至0.01g。
注：恒重系指试样在烘干1h～3h的情况下，其前后质量之差不大于该项试验所要求的称量精度。 A.5结果计算
含水量按式(A.1)计算，计算结果保留至0.1%：
woX100
(A. 1)
w:
W1
式中： w w1 wo 烘于后试样的质量，单位为克（g）。
锂渣粉含水量（质量分数），单位为百分数（%）；烘于前试样的质量，单位为克（g）；
建筑321---标准查询网 www. jz321. net YB/T42302010
B.4.2.2流动度试验按GB/T2419的规定进行。 B.4.2.3活性指数试件的制备、养护和试验按GB/T17671中规定进行。 B.5结果计算 B.5.1根据表B.1配比，测定受检胶砂的用水量，按式(B.1)计算锂渣粉的需水量比(Rw），计算结果按 GB/T8170的规定修约至整数。
W, X100
Rw
(B. 1)
225
式中： Rw———需水量比，单位为百分数(%); W.- 一受检胶砂用水量，单位为克（g)； 225- 一比对胶砂用水量，单位为克(g)。
B.5.2锂渣粉7d活性指数A按式(B.2)计算，计算结果按GB/T8170的规定修约至整数。
R Ro7
Az
(B. 2)
× 100
式中： Ar 一锂渣粉7d活性指数，单位为百分数（%）： Ro?——比对胶砂7d抗压强度，单位为兆帕(MPa)； R,——受检胶砂7d抗压强度，单位为兆帕(MPa)。 锂渣粉28d活性指数A按式(B.3)计算，计算结果按GB/T8170的规定修约至整数。
R28 ×100
A28 Ro28
(B. 3)
式中： A28— 锂渣粉28d活性指数，单位为百分数（%）； Ro28— 一比对胶砂28d抗压强度，单位为兆帕(MPa)； R28——受检胶砂28d抗压强度，单位为兆帕(MPa）。
建筑321---标准查询网 ..www.jz321. net
