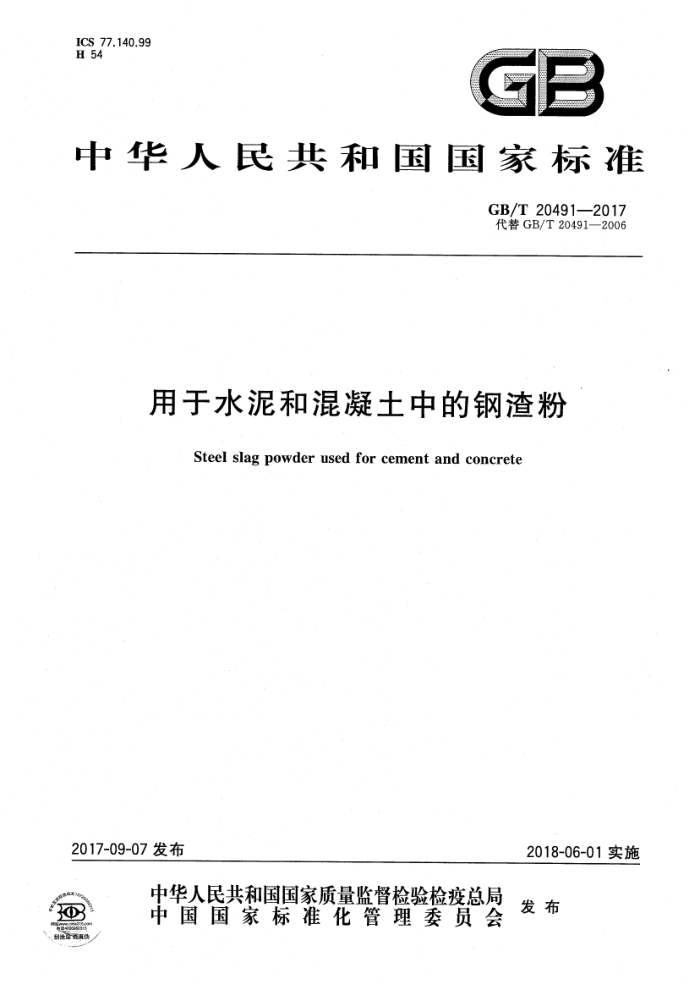

GB/T 20491-2017 代替 GB/T 20491—2006
用于水泥和混凝土中的钢渣粉
Steel slag powder used for cement and concrete
2017-09-07 发布
2018-06-01 实施
前言
本标准按照 GB/T 1.1—2009 给出的规则起草。
本标准代替 GB/T 20491—2006《用于水泥和混凝土中的钢渣粉》，与 GB/T 20491—2006相比，除编辑性修改外，主要技术变化如下;
——范围中删除了"钢渣粉可与粒化高炉矿渣粉、粉煤灰复合的产品";
——定义和术语中删除了"比对样品、受检样品、比对胶砂、受检胶砂、活性指数、流动度比"的定义;
——钢渣粉的定义中"粉磨时允许加入适量符合 GB/T 5483 的石膏和符合JC/T 667的水泥粉磨工艺外加剂。"改为"粉磨时允许加入符合 GB/T 26748 的水泥助磨剂";
——钢渣粉的比表面积由"一级、二级比表面积均不小于 400 m²/kg"改为"一级、二级比表面积≥350 m²'/kg."（见表1）;
——钢渣粉的密度由"不小于2.8 g/cm²"改为"≥3.2 g/cm²";
——钢渣粉的游离氧化钙含量由"不大于 3.0%"改为"≤4.0%";
——-删除了钢渣粉的碱度系数的定义和指标;
——增加了钢渣粉氯离子含量指标，且值≤0.06%;
——流动度比由"不小于 90"改为"≥95";
——钢渣粉的安定性中压蒸法由"当钢渣中 MgO含量大于13%时应检验合格"改为"6h压蒸膨胀率≤0.50%（如果钢渣粉中 MgO 含量不大于5%时，可不检验压蒸安定性）";
——游离氧化钙含量的测定参照方法由"YB/T140《钢渣化学分析方法》"改为"YB/T 4328《钢渣中游离氧化钙含量测定方法》";
——增加了"氯离子含量的测定";
——含水量的试验方法"按照GB/T18046—2000附录B的规定进行"改为"按 GB/T51003—2014 附录 C 进行"∶
——活性指数与流动度比的试验方法"按照附录A的规定进行"改为"按 GB/T 51003—2014 附录B进行";
——安定性的测定改为"压蒸法检验按照 GB/T 750 进行，压蒸时间为6h。沸煮法检验按照GB/T 1346 中试饼法的规定进行";
——出厂检验项目中增加了压蒸安定性项目;
——判定规则中不合格晶要求中增加了"除安定性指标外若其中任何一项不符合要求，应重新加倍取样，对不合格的项目进行复检，评定时以复检结果为准。活性指数复检后可降级使用。安定性不合格不可复检，作为不合格品";
——包装由"钢渣粉可以袋装或散装。袋装每袋净质量不得少于标志质量的98%，随机抽取20袋，其总质量不得少于标志质量的20 倍。"改为"钢渣粉可以袋装或散装。袋装每袋净质量50 kg，且不得少于标志质量的99%，随机抽取 20袋，其总质量不得少于1000kg（含包装袋），其他包装形式由供需双方协商确定";
——删除了附录 A。
本标准由中国钢铁工业协会提出。
本标准由全国钢标准化技术委员会（SAC/TC 183）归口。
