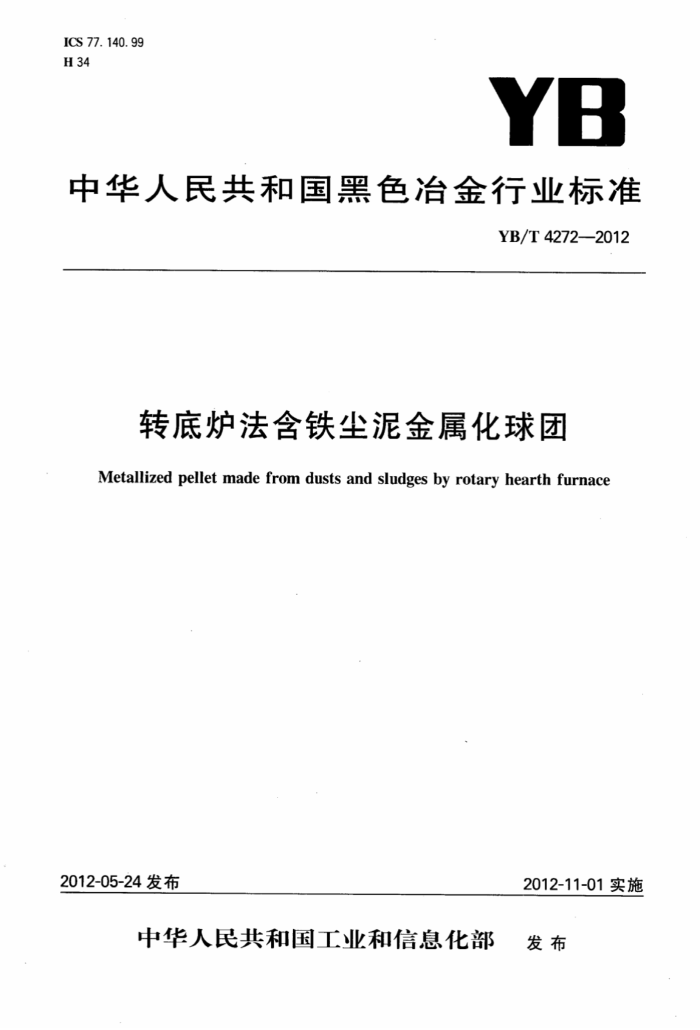

ICS 77. 140. 99 H 34
YB
中华人民共和国黑色冶金行业标准
YB/T4272—2012
转底炉法含铁尘泥金属化球团 Metallized pellet made from dusts and sludges by rotary hearth furnace
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部 发布 YB/T4272—2012
前言
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：金俊、黄发元、仇金辉、高建平、刘自民、侯江、刘英才。 本标准为首次发布。
建筑321-—-标准查询网 www. jz321. net YB/T42722012
转底炉法含铁尘泥金属化球团
1范围
本标准规定了转底炉法含铁尘泥金属化球团的技术要求、试验方法、检验规则、标志、包装、运输和质量证明书。
本标准适用于采用转底炉工艺处理含铁尘泥生产的用于炼铁或炼钢的金属化球团。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6730.5铁矿石全铁含量的测定三氯化钛还原法 GB/T6730.53铁矿石锌含量的测定火焰原子吸收光谱法 GB/T10322.1铁矿石取样和制样方法 GB/T10322.7铁矿石粒度分布的筛分测定 YB/T5142冶金矿产品包装、标志、运输、贮存和质量证明书
3术语和定义
下列术语和定义适用于本文件。
3. 1
金属化球团 metallizedpellet 在低于液态铁形成的温度下，用还原剂将含铁氧化物还原为含金属铁的球团。
4技术要求 4.1产品分级
转底炉法含铁尘泥金属化球团按化学成分分为一级品、二级品和三级品。 4.2化学成分
转底炉法含铁尘泥金属化球团各级化学成分应符合表1规定。
表1转底炉法含铁尘泥金属化球团化学成分分级表
化学成分（质量分数)/%
品级一级品二级品三级品
MFe不小于
TFe不小于
Zn不大于 0. 30 0. 40 0. 50
70 65 60
55 45 40
注：其他成分含量要求，由供需双方商定。 4.3粒度
转底炉法含铁尘泥金属化球团的粒度为5mm~35mm，小于5mm的比例不应超过10%。 4.4抗压强度
根据工艺确定。 YB/T4272--2012
5试验方法 5.1TFe的测定按GB/T6730.5规定进行。 5.2MFe的测定按附录A规定进行。 5.3Zn的测定按GB/T6730.53规定进行。 5.4粒度的测定方法按GB/T10322.7的规定进行。 6检验规则 6.1检查与验收 6.1.1转底炉法含铁尘泥金属化球团应由供方技术质量检验部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。 6.1.2需方可对收到的产品进行验收。若检验结果与本标准的规定不符时，应在收到产品之日起30天内，向供方提出，由供需双方协商解决；如需仲裁，仲裁取样由双方共同进行，仲裁单位由供需双方协商选定，仲裁结果为最终结果。 6.2组批
产品应成批提交验收，每批为同一品级组成。 6.3取样、制样 6.3.1转底炉法含铁尘泥金属化球团的取样和制样方法按GB/T10322.1规定进行。 6.3.2.将所制样品分成两份，一份检验，一份备份。 7检验结果的判定
检验结果与本标准第4章规定不符时，则该批判为不合格。 8包装、标志、运输、贮存和质量证明书
转底炉法含铁尘泥金属化球团的包装、标志、运输、贮存和质量证明书按YB/T5142规定执行。
2
建筑321---标准查询网 www. jz321. net YB/T4272—2012
附录A （规范性附录）
金属化球团3 金属铁含量的测定重铬酸钾滴定法
A.1方法提要
试样在电磁搅拌条件下，用三氯化铁一—乙酸钠溶液选择溶解金属铁，过滤分离后，滤液以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定至稳定的紫色为终点。测定范围（质量分数）：>2.00%。 A.2试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或与其纯度相当的水。 A.2.1硫酸，pl.84g/mL。 A.2.2磷酸，pl.74g/mL。 A.2.3三氯化铁溶液，100g/L。
称取100g三氯化铁溶于1L无氧水（A.2.10)中，静置过夜，用酸洗石棉（A.2.6)填充的玻璃漏斗过滤；用时，在pH酸度计上，加人乙酸钠（A.2.11)调整pH值为2.30～2.40。 A2.4硫磷混合酸，2十5十3。
将200mL硫酸（A.2.1)在搅拌下缓慢注人500mL水中，再加300mL磷酸（A.2.2)冷却，播匀。 A.2.5盐酸，1+1。 A.2.6酸洗石棉。
将酸洗石棉放在瓷血中，于1000℃灼烧4h，稍冷，移人烧杯中，加人盐酸（A.2.5）浸泡，并煮沸 10min，用水洗至无酸性，浸泡在水中备用。 A.2.7硫酸亚铁铵标准溶液（Cr2+~0.05mol/L）。
称取19.7g硫酸亚铁铵溶解于500mL水中，溶于（5十95)硫酸中，冷却后移入1000mL容量瓶中，用 (5十95)硫酸稀释至刻度，摇匀。 A.2.8二苯胺磺酸钠溶液，2g/L。 A.2.9重铬酸钾标准溶液,C(k.cz0)=0. 008333mol/L。
称取2.4515g预先在150℃烘干1h的重铬酸钾（基准试剂）于300mL烧杯中，加入100mL水溶解，移入1000mL容量瓶中，静置过夜后，于20℃室温下用水稀释至刻度，摇匀。 A.2.10无氧水。
将蒸馏水煮沸驱除氧气及其他氧化还原性物质后，防氧流水冷却至室温。 A.2.11乙酸钠，固体。 A.3仪器和设备 A.3.1玻璃电极，231型。 A.3.2甘汞电极，232型。 A.3.3电磁搅拌器。 A.3.4数字式酸度计PHS-3型。 A.3.5玻璃搅拌子，2cm。 A.3.6抽滤瓶，500mL。 A.3.7真空泵。
3 YB/T4272—2012
m- 一称样量，单位为克（g）。 A.6允许差
-
平行分析的结果的偏差应不大于表A.2所列允许差。
表A.2允许差
金属铁含量（质量分数）
允许差/% 0. 20 0. 40 0. 60 1. 00
>2.01~10.00 ≥10. 01~20. 00 ≥20.01~80.00 ≥80.01~100.00 L/AX
中华人民共和国黑色冶金
行业标准
转底炉法含铁尘泥金属化球团
YB/T 4272—2012
?
冶金工业出版社出版发行北京北河沿大街嵩祝院北巷39号
邮政编码：100009
三河市双峰印刷装订有限公司印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数16千字 2012年9月第一版 2012年9月第一次印刷
*
统书号：155024·411 定价：25.00元
建筑321---标准查询网 www. jz321. net
