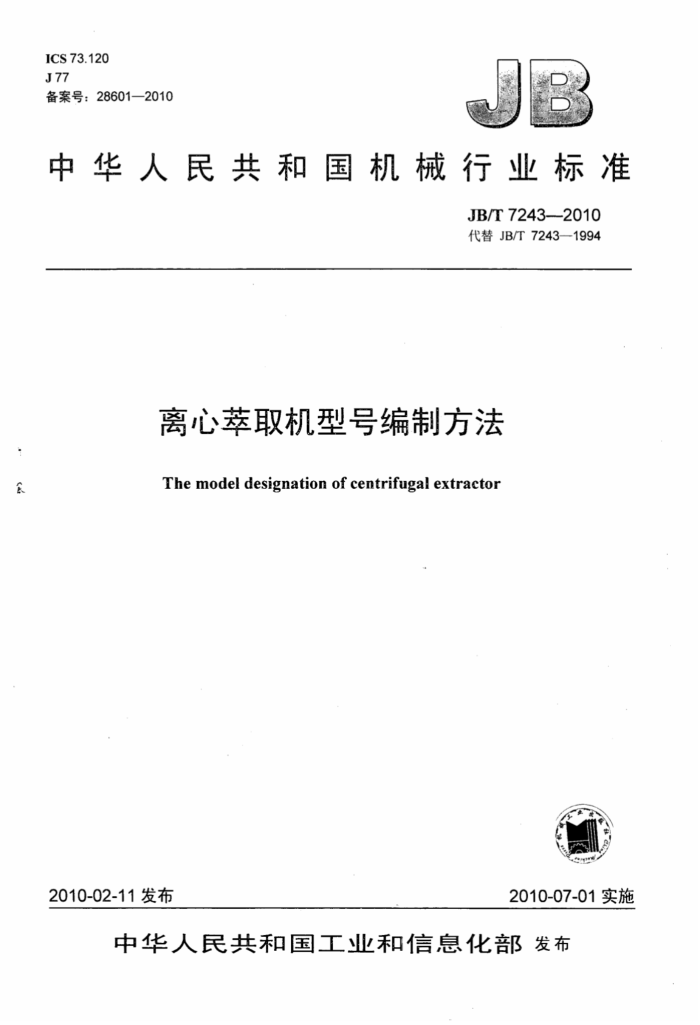

ICS73.120 J77 备案号：28601—2010
中华人民共和国机械行业标准
JB/T7243---2010 代替JB/T7243—1994
离心萃取机型号编制方法
The model designation of centrifugal extractor
公
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布 JB/T7243—2010
目
次
前言 1 范围 2 术语和定义 3 型号编制方法 4结构型式，图1CSL型萃取离心机. 图.2CSK型萃取离心机图3CDB型萃取离心机图4·CGK型萃取离心机图5CTL型萃取离心机. 图6（ CTX型萃取离心机图7 CTC型萃取离心机图 8 CLL型萃取离心机. 图9CLJ型萃取离心机.
1
18etc+ct506565e1
.2
A
A
5
上
建筑321 标准查询网 "www.jz321. net JB/T7243—2010
前言
本标准代替JB/T7243--1994《离心萃取机型号编制方法》。 本标准与JB/T7249一1994相比，主要做了格式上的改动，技术内容没有变化。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准起草单位：广州广重企业集团、合肥通用机械研究院。 本标准主要起草人：张利滔、彭宏光、王明珠。 本标准所代替标准的历次版本发布情况为：
-JB/T7243—1994。
II JB/T.7243-2010
离心萃取机·型号编制方法
1范围
本标准规定了离心萃取机（以下简称萃取机）的型号编制方法。 2术语和定义
下列术语和定义适用于本标准。
2.1
离心萃取机 centrifugal extracto 利用机件旋转产生的惯性离心力实现密度差小、易乳化或要求操作时间尽量短的两相液体实现相分
离或浓缩的机器。 3型号编制方法 3:1萃取机型号由基本代号：主参数、转鼓与分离物料相接触部分材料代号三部分组成。表示方法如下:
改型代号转鼓与分离物料相接触部分材料代号主参数基本代号
3.2萃取机型号的基本代号按类、组、型分类原则编制，其代号应符合表1的规定。
类 表示离心萃取机；组- 表示转鼓型式；型 表示混合萃取的基本结构。
表1 组
类
型
名 称
代 号
代 号
名 称流道型孔板型静态混合型泵轮型孔板型搅拌轮型环隙型旋液槽型流道型
名 称室式
代 号
: L K J B K L x c L
s
碟式管式
D G
离心萃取机
O
筒式
T
螺旋式
L
3.3萃取机主参数以转鼓最大内径公称尺寸表示， 单位为mm。 3.4·转鼓与分离物料相接触部分的材料代号应符合表2的规定。
建筑321 标准查询网 "www. jz321.net JB/T7243-—2010
表2
代 号 N G
转鼓与分离物料相接触部分材料
耐蚀钢碳钢钛金属涂层塑料涂层
1 1 S
3.5 当萃取机结构或性能有显著改变时示区别。 3.6型号标志示例：
顺序在原型号尾部分别加大写字母AB、C以
a）室式流道型离心萃取机，转鼓最大内径为560mm，转鼓材料为耐蚀钢，第一次改型设计：
CSL560—NA离心萃取机 b）管式孔板型离心萃取机，转鼓最大内径为105mm，转鼓材料为钛合金：
CGK105—I离心萃取机 c）螺旋式静态混合型离心萃取机，转鼓最大内径为450mm， “转鼓材料涂有金属涂层：
CLJ450-J离心萃取机
结构型式
4
萃取机按其转鼓结构型式和萃取混合特征可分为下列九种型式： a）CSL型萃取离心机（见图1)： b）CSK型萃取离心机（见图2）； c）CDB型萃取离心机（见图3）； d）CGK型萃取离心机（见图4）； e）CTL型萃取离心机-（见图-5 f）CTX型萃取离心机（见图6）： g）CTC型萃取离心机（见图7）； h）CLL型萃取离心机（见图.8 i）CLJ型萃取离心机（见图9）。 JB/T7243-2010
轻相液
重相液
重相液
重相液
重相液
轻相液
图 CSL型萃取离心机
重 轻
轻重
相液
相
相
液液
液
导液件：3 主轴： -转鼓：5- 外壳：6 轴承：7 一驱动轮。
集液件：
图：2 CSK型萃取离心机
建筑321 标准查询网 JB/T7243—2010
重相液轻相液
重相液轻相液
图3CDB型萃取离心机
重相液
重相液
轻相液
轻相液
一转鼓：2- -立柱：3- 混和室：4— 沉降室；5——机座。
图中①一③为混和室级序。 图4CGK型萃取离心机 JB/T7243—2010
轻 1 相
轻相
溢出液
重相液转鼓：2——沉降室：3——混和室：4— 一机壳。
图5CTL型萃取离心机
压缩空气
亚相液
经相液
轻相液
重相液
搅拌奖：5- 一挡板。
主轴：2 机壳；3 转鼓：
图6 CTX型萃取离心机
