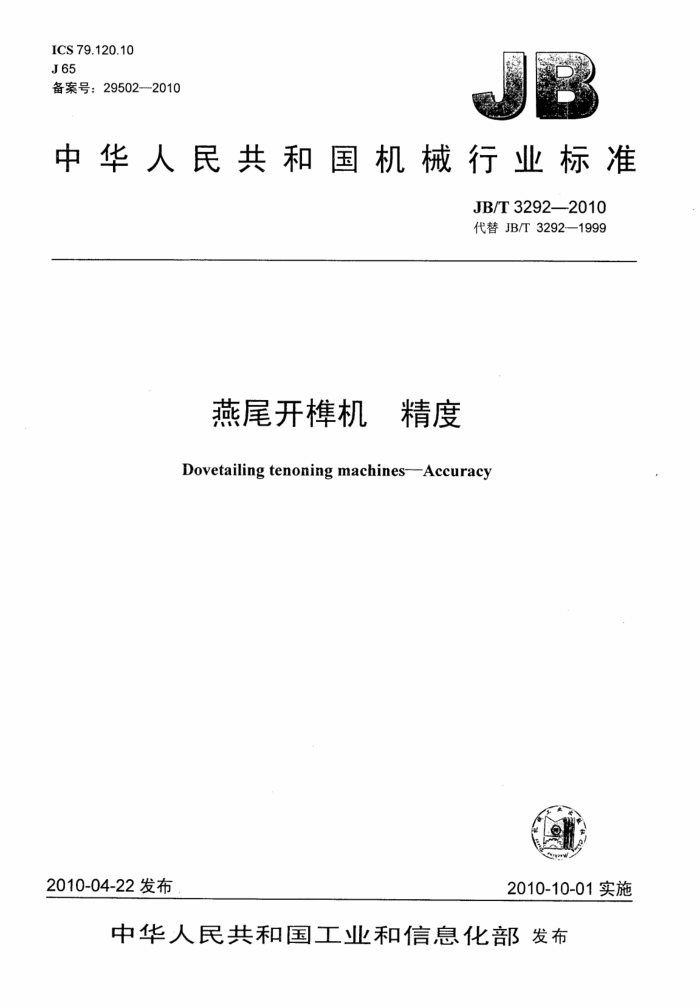

ICS 79.120.10 J65 备案号：29502--2010
中华人民共和国机械行业标准
JB/T3292—2010 代替JB/T3292—1999
燕尾开椎机 精度 Dovetailing tenoning machines-Accuracy
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布 JB/T3292--2010
目 次
前言 1 范围 2＇规范性引用文件 3 要求几何精度检验
.*.III
4.
1000000000000000
工作精度检验
建筑321 标准查询网 www. jz321.net JB/T3292—2010
前 言
本标准代替JB/T3292一1999《燕尾开样机精度》。 本标准与JB/T3292一1999相比，只按有关规定进行了编辑性修改，技术内容未改变。 本标准由中国机械工业联合会提出。 本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本标准起草单位：佛山市顺德区锐亚机械有限公司。 本标准主要起草人：周华标、何雪莉。 本标准所替代标准的历次版本发布情况为：
-JB/T3292—1984JB/T3292—1999。
III JB/T3292--2010
燕尾开棒机精度
1范围
本标准规定了燕尾开样机的几何精度和工作精度要求及检验方法。 本标准适用于单头燕尾开样机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
JB/T4171—1999 木工机床精度检验通则 3要求 3.1在机床检验前，按JB/T41711999中3.1调整好机床的安装水平，将水平仪放置在机床工作台中部，水平仪纵、横向读数均不超过0.1/1000。 3.2当实测长度与本标准规定的长度不同时，公差应符合JB/T4171一1999中2.2.1.1的规定。按能够测量长度折算，最小折算值为0.01mm 3.3本标准所列出的各项精度检验顺序并不表示实际检验顺序，为了方便机床的拆装和检验，可按任意次序进行检验。 4几何精度检验
机床几何精度检验按表1的规定。 5工作精度检验
工作精度检验见表2的规定。
表1
单位：mm 检验方法见
检验工具 JB/T4171—1999
序号
公差
简 图
检验项目
头工作台 A≤630 台面、样槽工
平尺
0.10
作台台面的直 A>630时为 塞尺
G1
4.2.1.2.2.1
量块
线度
0.15
建筑321 标准查询网 www.jz321.net JB/T3292-2010
表1 (续) 检验项目
检验工具 JB/T4171—1999
检验方法见
序号
简 图
公差
主轴沿纵向运动对样头工 A≤630
0.20 A>630 0.25
G2
作台台面、样槽工作台台面的平行度
指示器
4.4.2.2.2.1.1
主轴沿横向运动时，对样槽工作台台面的平行度
G3
0.10
指示器
4.4.2.2.2.2.1
样头工作台台面对样槽工作台台面的垂直度
角尺塞尺
G4
0.10/100
4.7.1.2.2.2
主轴前端轴径向圆跳动
指示器
G5
0.04
4.8.2.2
主轴的轴向窜动
E
G6
0.05
指示器
4.9.2
H JB/T3292—2010
表2
单位：mm 检验方法将试件基面刨平后进行开样加工。
检验工具
简 图
检验项目
公差
序号
1时为0.10 任意t时为0.25
样的节距误差
游标卡尺 然后测量任
意样间距t。 最大误差值即为节距误差
注：试件可用含水率不超过15%的任意品种木材。
建筑321---标准查询网 www. jz321.net 1 2 L/ar
