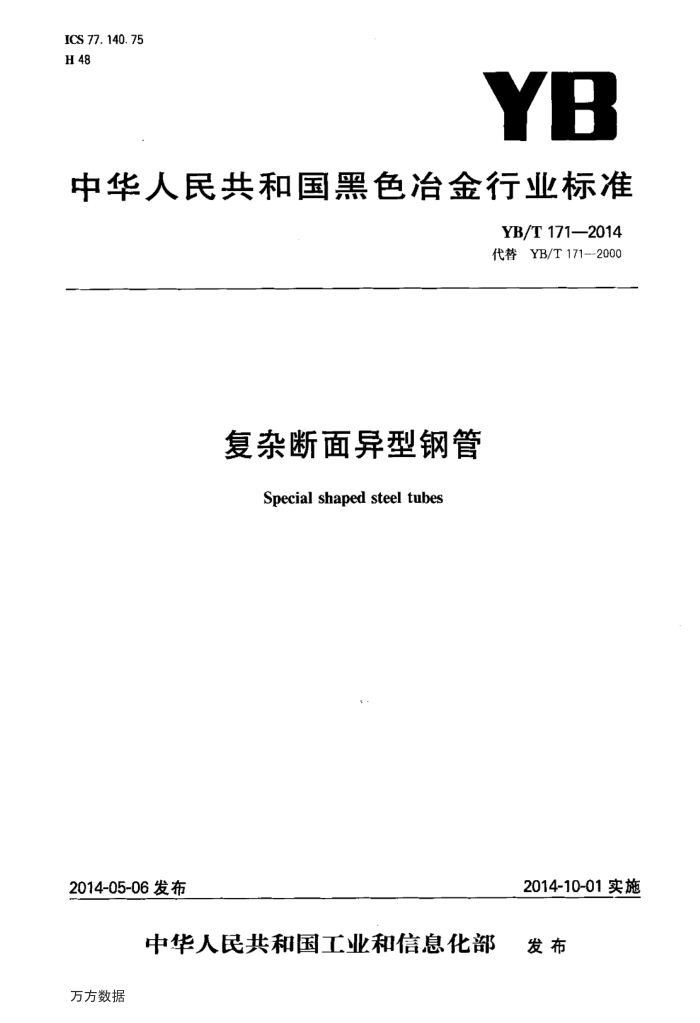

ICS 77. 140. 75 H 48
YB
中华人民共和国黑色冶金行业标准
YB/T171—2014 代替YB/T 171—-2000
复杂断面异型钢管
Special shaped steel tubes
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部 发布
万方数据 YB/T 171- --2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YB/T171—2000《复杂断面异型钢管》，与YB/T171—2000相比，主要变化如下：
删除了Q295牌号；增加了订货内容；一修改了尺寸允许偏差、弯曲度和扭转值要求； -一删除了标记示例；修改了钢管的力学性能；修改了附录A中钢管的规格尺寸。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：上海异型钢管有限公司、冶金工业信息标准研究院。 本标准主要起草人：高志建、朱速建、董莉、杨雯懿、胡宏伟。 本标准所代替标准的历次版本发布情况为
+ ++
YB/T435~446-1964YB/Z9—1975; YB/T171—2000。
万方数据 YB/T171—2014
复杂断面异型钢管
1范围
本标准规定了复杂断面异型钢管的分类、代号、形状、订货内容、尺寸、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于碳素结构钢、优质碳素结构钢和低合金高强度结构钢制成的结构用复杂断面异型钢管（简称钢管）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.12 2钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.14钢铁及合金化学分析方法钮试剂萃取光度法测定钒含量 GB/T223.174 钢铁及合金化学分析方法二安替比林甲烷光度法测定钛量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.40 钢铁及合金铌含量的测定氯磺酚S分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾）光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T 223.714 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 2钢铁及合金硫含量的测定重量法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T699 优质碳素结构钢 GB/T700 碳素结构钢 GB/T1591 低合金高强度结构钢 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T17395 无缝钢管尺寸、外形、重量及允许偏差 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）
1
万方数据 YB/T171—2014
GB/T201251 低合金钢 网多元素的测定电感耦合等离子体发射光谱法 3分类和代号
钢管按截面形状分类和代号如下， a) 等壁厚简单断面
D DF DT BD BJ
b) 等壁厚复杂断面 c) 等壁厚凸缘状断面 d) 不等壁厚断面 e) 变截面
4订货内容
按本标准订购钢管的合同或订单应包括但不限于下列内容： a) 标准编号； b) 产品名称； c) 钢的牌号及质量等级（若适用）； d) 尺寸规格； e) 订购数量（总重量或总长度）； f) 交货状态； g) 特殊要求。
5外形、尺寸及重量 5.1 外形和尺寸
钢管的截面形状和尺寸应分别符合附录A中图A1～图A.89的规定。图中括号部分为参考尺寸，其尺寸及允许偏差不作要求。
经供需双方协商，可供应其他形状和/或规格的钢管。 5.2钢管的尺寸允许偏差
钢管的尺寸允许偏差应符合表1的规定。根据需方要求，经供需双方协商，可供应表1规定以外尺寸允许偏差的钢管。
当需方未在合同中注明钢管允许偏差等级时，钢管的尺寸允许偏差应符合普通级精度的规定。当需方要求高级精度时，应在合同中注明。
表1端面尺寸允许偏差
单位为毫米
允许偏差
尺寸
普通级 ±0. 30 ±0. 40 ±0.8%边长土1%边长 ±0.18 +15%S 10%S +12.5%S -10%S
高级 ±0. 20 ±0. 30 ±0.7%边长 ±0.8%边长 ±0.12 +12.5%S -10%S ±10%s
《30 >30~50 >50~75 >75 ≤1.0 >1. 0~3. 0
边长
壁厚 s
>3. 0
2
万方数据 YB/T 171-2014
5.3边凹凸度
钢管的边凹凸度应符合表2的规定。当需方未在合同中注明钢管边凹凸度等级时，钢管的边凹凸度应符合普通级精度的规定。当需方要求高级精度时，应在合同中注明
表2边凹凸度
单位为毫米
边凹凸度(不大于)
边长尺寸 ≤30 >30~50 >50~75 >75
普通级 0. 20 0. 30 0.8%边长 0.9%边长
高级 0. 10 0. 15 0.5%边长 0.6%边长
5.4弯曲度
钢管的弯曲度应符合表3的规定。当需方未在合同中注明钢管弯曲度等级时，钢管的弯曲度应符合普通级精度的规定。当需方要求高级精度时，应在合同中注明。
表3钢管的弯曲度
全长(L)弯曲度 ≤0.3%L ≤0.2%L
精度等级普通级高级
弯曲度/(mm/m）
≤3. 0 ≤2. 0
5.5扭转值
钢管不允许有明显扭转。钢管的扭转值应符合表4的规定。根据需方要求，经供需双方协商，并在合同中注明，可供应表4规定以外扭转值的钢管，
表4钢管的扭转值
钢管边长/mm
断面形状轴对称断面
允许扭转值/（mm/m）
<50 >50 ≤50 >50
≤2. 0 ≤2. 5 ≤2. 5 ≤3. 0
其他断面
.
5.6长度 5.6.1通常长度
钢管的通常长度为1500mm~9000mm。 根据需方要求，经供需双方协商，并在合同中注明，可供应规定以外长度的钢管。
5.6.2定尺长度和倍尺长度 5.6.2.1根据需方要求，经供需双方协商，并在合同中注明，钢管可按定尺长度或倍尺长度交货。 5.6.2.2定尺长度和倍尺总长度应在通常长度范围内。定尺长度允许偏差为+1mm；倍尺总长度允许偏差为+1°mm，每个倍尺长度应留5mm10mm的切口余量。 5.7端头外形
钢管的两端端面应与钢管轴线垂直，切口毛刺应予清除。 5.8重量
钢管按实际重量交货。合同中注明，亦可按理论重量交货，理论重量的计算方法由供需双方协商确
3
万方数据 YB/T171—2014
表5钢管的力学性能（续）
下届服强度
抗拉强度
断后伸长率
Re MPa
ReL MPa 不小于
A %
质量等级
序号
牌号
A B c D E
18
9
Q390
490~650
390
19
6.5表面质量 6.5.1钢管的内外表面不允许有裂纹、折叠、结疤、轧折和离层。这些缺陷应完全清除，清除深度应不超过公称壁厚的负偏差，清除处的实际壁厚应不小于壁厚偏差所允许的最小值。不超过壁厚负偏差的其他局部缺陷允许存在。 6.5.2冷加工状态交货钢管的内外表面，允许存在制造过程中的磷酸盐和润滑剂附着层。根据需方要求，经供需双方协商，并在合同中注明，供方可对磷酸盐和润滑剂附着层予以去除。 6.5.3冷拔焊接钢管不允许有搭焊、过烧存在。钢管焊缝的外毛刺应清除，剩余高度应不大于0.5mm; 钢管焊缝的内毛刺允许存在。根据需方要求，经供需双方协商，并在合同中注明，可对内毛刺做特殊规定。 7试验方法 7.1钢管的尺寸和外形应采用符合精度要求的量具逐根测量。
边长、边凹凸度和扭转值的测量位置应在距钢管两端至少为最大边长（且不小于50mm)的位置；壁厚应在钢管角部圆弧外的平面位置测量。扭转值的测量方法应符合附录B的规定。 7.2钢管的内外表面应在充分照明条件下逐根目视检查。 7.3钢管其他检验项目的取样方法和试验方法应符合表6的规定。
表6钢管的检验项目、取样数量、取样方法、试验方法
序号 检验项目
取样数量每炉取1个试样
取样方法
试验方法 GB/T 223,GB/T 4336 GB/T 20123,GB/T 20125
化学成分拉伸试验
1
GB/T 20066
GB/T 2975
每批在两根钢管上各取1个试样
2
GB/T 228. 1
8 检验规则 8.1 检查和验收
钢管的检查和验收由供方质量技术监督部门进行。 8.2组批规则 8.2.1钢管按批进行检查和验收。 8.2.2每批应由同一牌号、同一炉号、同一规格和同一热处理制度或炉次(若适用》的钢管组成。每批钢管的数量应不超过如下规定：
5
万方数据 YB/T171—2014
a) 周长<240mm：400根； b）周长>240mm：200根。
8.3 3取样数量
每批钢管各项检验的取样数量应符合表6的规定。 8.4 4复验与判定规则
钢管的复验与判定规则应符合GB/T2102的规定， 91 包装、标志和质量证明书
钢管的包装和质量证明书应符合GB/T2102的规定冷拔焊接钢管的标志内容应包括焊接标识，钢管标志的其他要求应符合GB/T2102的规定。
