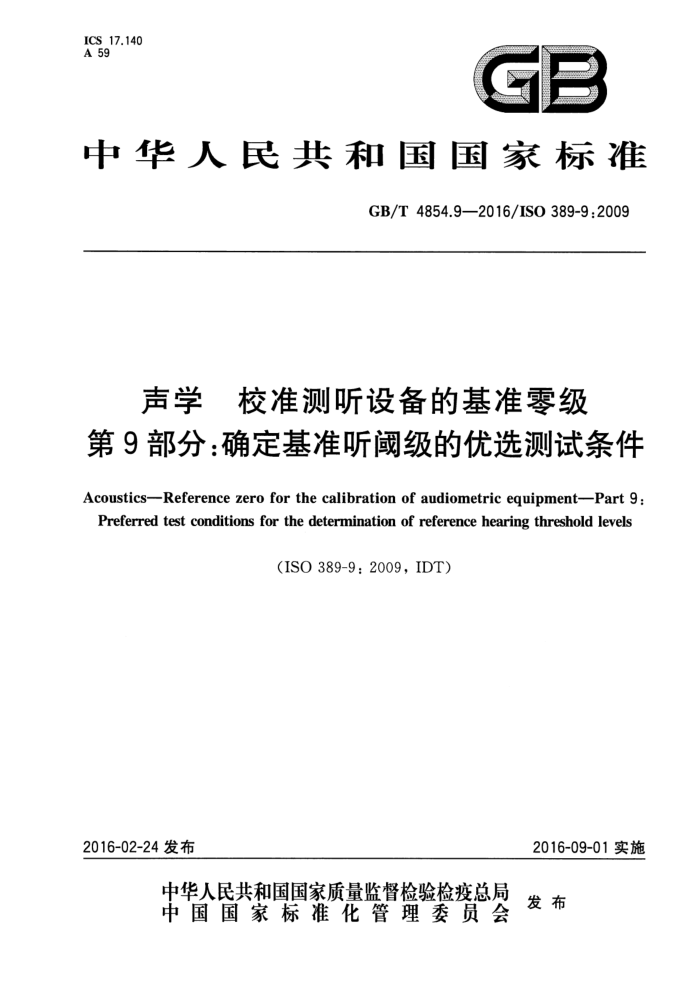

ICS 17.140 A 59
GE
中华人民共和国国家标准
GB/T4854.9—2016/IS0389-9:2009
声学 校准测听设备的基准零级第9部分：确定基准听阈级的优选测试条件 Acoustics-Reference zero for the calibration of audiometric equipment-Part 9:
Preferred test conditions for the determination of reference hearing threshold levels
(ISO389-9:2009，IDT)
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T4854.9—2016/ISO389-9:2009
前言
GB/T4854《声学校准测听设备的基准零级》分为以下部分：
-第1部分：压耳式耳机纯音基准等效阈声压级；声学插人式耳机纯音基准等效阈声压级；第3部分：骨振器纯音基准等效阈力级；第4部分：窄带掩蔽噪声的基准级：第5部分：8kHz～16kHz频率范围纯音基准等效阈声压级；第6部分：短时程测试信号的基准听阅； -第7部分：自由场与扩散场测听的基准听阈；第8部分：耳罩式耳机纯音基准等效阅声压级；第9部分：确定基准听阅级的优选测试条件。
-
注：在制定本标准的第2部分时，尚未形成我国的多部分标准，其标准号为GB/T16402，在对该部分进行修订时，
其标准号将改为GB/T4854.2。
本部分为GB/T4854的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO389-9：2009《声学校准测听设备的基准零级第9部分：确定基
准听阈级的优选测试条件》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T4854.3-1998 3声学校准测听设备的基准零级第3部分：骨振器纯音基准等效阈力级（eqvISO389-3：1994）； GB/T4854.6一2014声学校准测听设备的基准零级第6部分：短时程测试信号的基准听阅（ISO389-6：2007，IDT）； GB/T4854.7—2008 3声学校准测听设备的基准零级第7部分：自由场与扩散场测听的基准听（ISO389-7：2005，IDT)； GB/T4854.8—2007 声学校准测听设备的基准零级第8部分：耳罩式耳机纯音基准等效阐声压级（ISO389-8：2004，IDT)； GB/T7341.4—1998 听力计第4部分：延伸高频测听的设备（idt，IEC60645-4：1994）； GB/T16296-1996 声学测听方法第2部分：用纯音及窄带测试信号的声场测听（eqv， ISO8253-2:1992); GB/T16402—1996 声学插人式耳机纯音基准等效阈声压级（eqv，ISO389-2：1994）； GB/T16403-1996 声学测听方法第1部分：纯音气导和骨导听阈基本测听法（eqv， ISO8253-1:1989)。
本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：解放军总医院耳鼻咽喉研究所、中国科学院声学研究所、空军航空医学研究所。 本部分主要起草人：于宁、陈洪文、武文明、于黎明、冀飞、杨军、李晓东、吕亚东、余文斌。
I GB/T4854.9—2016/ISO389-9:2009
声学校准测听设备的基准零级
第9部分：确定基准听阐级的优选测试条件
1范围
GB/T4854的本部分规定了为建立基准听阈级标准值而确定受试者听阅的测试条件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T4854.1一2004声学校准测听设备的基准零级第1部分：压耳式耳机纯音基准等效阈声压级（ISO389-1：1998，IDT)
GB/T7341.1一2010电声学测听设备第1部分：纯音听力计(IEC60645-1：2001，IDT) ISO389-2声学校准测听设备的基准零级第2部分：插人式耳机纯音基准等效阀声压级
(Acoustics—Reference zero for the calibration of audiometric equipment—Part 2:Reference equivalent threshold sound pressure levels for pure tones and insert earphones)
ISO389-3声学校准测听设备的基准零级第3部分：骨振器纯音基准等效阈力级 (Acoustics-Reference zero for the calibration of audiometric equipment-Part 3:Reference equivalent threshold force levels for pure tones and bone vibrators)
ISO389-6声学校准测听设备的基准零级第6部分：短时程测试信号的基准听阈 (Acoustics—Reference zero for the calibration of audiometric equipment-Part 6:Reference threshold of hearingfortestsignalsof shortduration)
ISO389-7声学校准测听设备的基准零级第7部分：自由场与扩散场测听的基准听阀 (Acoustics—Reference zero for the calibration of audiometric equipment-Part 7:Reference threshold of hearing under free-field and diffuse-field listening conditions )
ISO389-8声学校准测听设备的基准零级第8部分：耳罩式耳机纯音基准等效阅声压级 (Acoustics-Reference zero for the calibration of audiometric equipment-Part 8:Reference equivalent threshold sound pressure levels for pure tones and circumaural earphones)
ISO8253-1：2010声学测听方法第1部分：纯音气导和骨导听阐基本测听法（Acoustics- Audiometric test methods-Part 1:Pure-tone air and bone conduction audiometry)
ISO8253-2：2009声学测听方法第2部分：用纯音及窄带测试信号的声场测听（Acoustics- Audiometric test methods-Part 2: Sound field audiometry with pure-tone and narrow-band test sig nals)
ISO/IEC指南98-3测量不确定度第3部分：测量不确定度表达指南[Uncertaintyofmeasure ment—Part 3:Guide to the expession of uncertainty in measurement(GUM:1995))
IEC60318-1电声学人头和耳模拟器第1部分：校准压耳式和耳罩式耳机用的耳模拟器 (Electroacoustics—Simulators of human head and ear-Part l:Ear simulator for the calibration of su pra-aural and circumaural earphones)
IEC60318-3电声学人头和耳模拟器第3部分：校准压耳式测听耳机用的声耦合器（Electro
1 GB/T4854.9—2016/ISO389-9:2009
acoustics-Simulators of human head and ear-Part 3:Acoustic coupler for the calibration of supra aural earphones used in audiometry)
IEC60318-4电声学人头和耳模拟器第4部分：测量插入式耳机用的堵耳模拟器[Electroa coustics—Simulators of human head and ear-Part 4: Oceluded-ear simulator for the measurement of earphones coupled to the ear by ear inserts]
IEC60318-5电声学人头和耳模拟器第5部分：测量助听器和插人式耳机用的2cm耦合器 (Electroacoustics-Simulators of human headand ear—Part 5:2cmcouplerfor themeasurement of haering aids and earphones coupled to the ear by means of ear inserts)
IEC60318-6电声学人头和耳模拟器第6部分：测量骨振器用的机械耦合器（Electroacous- tics—Simulators of human head and ear-Part 6: Mechanical coupler for the measurement of bone vi- brators)
IEC60645-3电声学测听设备第3部分：短时程测试信号（Electroacoustics—一Audiometrice quipment-Part 3:Test signals of short duration)
IEC60645-4听力计第4部分：延伸高频测听的设备（Audiometers—Part4：Equipmentforex tended high-frequency audiometry)
3术语和定义
ISO8253-1和ISO389-6界定的术语和定义适用于本文件。
4 测试条件 4.1受试者 4.1.1至少应有25名受试者，男女两性的人数最好相等。 4.1.2受试者年龄范围应为18岁～25岁。 4.1.3受试者应为耳科正常人，即健康状况正常，无任何耳病症状，耳道无耵聯堵塞，无过度噪声暴露史，无使用耳毒性药物史或有家族性听力损失者。附录A中规定了最少应收集的资料。 4.1.4每次测试开始，应先作鼓室导纳测量。只有测得的中耳压在士50daPa范围内，才应作听阅测量。 4.2最大环境噪声级 4.2.1对听力级低至一10dB的测量，由于环境噪声的影响，最大不确定度为十2dB，受试者受试时所在位置的声环境，应满足ISO8253-1：2010中11.1和11.2的要求，对8kHz的要求还应适用于从 10kHz～16kHz1/3倍频带。 4.2.2IS08253-1：2010表3中给出了典型通用压耳式耳机的声衰减。符合4.2.1的要求是指噪声级应比ISO8253-1：2010表2中的值至少低10dB。 4.2.3如果实际使用的耳机的声衰减与ISO8253-1：2010表3中给出的值不同，则最大允许噪声级应作相应的修正。 4.2.4对声场测听，声环境应满足ISO8253-2:2009第6章的要求。 4.3测试方法
应按照ISO8253-1规定的方法测定单耳纯音听阅级。按照ISO8253-2规定的方法测定双耳听阅级。应使用升降法或上升法。每个受试者应选用两种或三种测试信号至少训练1次。
2 GB/T4854.9—2016/ISO389-9:2009
5测听设备
5.1概述
用于刺激门控和刺激声级控制以及实施测试方法的测听设备应满足GB/T7341.1（对于气导和骨
导纯音信号和掩蔽）、IEC60645-3（仅对短时程信号）和IEC60645-4（仅对延伸高频信号）的要求。应特别注意，避免受试者察觉任何与纯音相同的声音和衰减器的转换声。
为确保测试声级在规定的正常数据范围内，应对测试设备定期进行校准。ISO8253-1：2010第12 章规定了3级维护和校准程序，并要求在规定的间隔时间进行B级客观周期检验。 5.2换能器 5.2.1概述
需要特别关注在听阀测量中所使用的各种不同类型的换能器，气导和骨导换能器以及包括声场测听用的扬声器。气导换能器，用压耳式、耳罩式和插人式耳机。需要特别注意与前两种耳机有关的头带夹力。还需要检查合适的耳模拟器或传声器的使用。适用于这方面的相关国际标准（见5.2.2）。 5.2.2换能器的种类
换能器包括： a） 压耳式耳机，符合GB/T4854.1—2004，4.2或4.3的规定； b）耳罩式耳机，符合ISO389-8的规定； c) 插人式耳机，符合ISO389-2的规定； d）骨振器，符合ISO389-3的规定； e）声场测听用的扬声器，符合ISO389-7的规定。
5.2.3校准
压耳式耳机应使用符合IEC60318-1规定的耳模拟器或符合IEC60318-3规定的声耦合器进行校准。
耳罩式耳机应使用符合IEC60318-1规定的耳模拟器进行校准。 如果使用其他类型适配器校准耳罩式耳机，则宜提供与它们等效的数据验证。 插人式耳机应使用符合IEC60318-4规定的耳模拟器或符合IEC60318-5规定的声耦合器进行
校准。
骨振器应使用符合IEC60318-6规定的机械耦合器进行校准。 5.2.4头带的高度和夹力
不同型号的耳机和骨振器，需要对人耳和乳突以及耳模拟器施加不同的力。头带的夹力是指两只耳机的耳垫平面相距145mm时测得的力值。作用于乳突部位的骨振器和其头带的另一端之间也要求同样的距离。耳机或骨振器对耳模拟器应施加相同的标称静值的力，不含换能器自身重量。
在GB/T7341.1一2010中13.8.1规定了压耳式耳机头带的高度。 5.2.5佩戴换能器
压耳式和耳罩式耳机应由实验人员操作为受试者佩戴，而对8kHz纯音的最大响度应由受试者来调节。对插人式耳机应只能由实验人员负责佩戴。骨振器的佩戴应使其接触部位有尽可能大的面积与
3 GB/T4854.9—2016/ISO389-9:2009
头颅接触。如果放在乳突上，应放在耳后最接近耳廊而又不接触耳廊处。戴好骨振器之后，在非测试耳戴上掩蔽耳机。应注意两个换能器的头带不要相互干扰。 5.3测试信号 5.3.1通常要求用纯音信号 5.3.1.1最大允许频率偏差，应为标称频率的0.1%。 5.3.1.2每次单耳给纯音的时间应为1s～2s，纯音开关应符合GB/T7341.1一2010，8.6的要求。 5.3.2对125Hz～8kHz频率范围的要求 5.3.2.1纯音测听应使用下列频率：
125Hz250Hz,500Hz,750Hz1000Hz,1500Hz,2000Hz,3000Hz,4000Hz,6000Hz 8 000 Hz.
测试频率的顺序宜先从1000Hz开始，再依次向上测较高的频率，然后重复测1000Hz，最后从 750Hz依次向下测较低的频率。
测试频率的顺序可随机选择，也可根据ISO266的规定，选择使用其他1/3倍频程频率。 5.3.2.2相对于期望的平均等效阀声压级，在任何频率，测试纯音级的动态范围应至少为士30dB。 5.3.3对8kHz～16kHz频率范围的要求 5.3.3.1根据IEC60645-4的规定优先使用下列频率的纯音：8kHz，9kHz，10kHz，11.2kHz， 12.5kHz，14kHz，16kHz。测试频率的顺序可随机选择。可选高于16kHz的附加测试频率。 5.3.3.2相对于期望的平均等效阈声压级，在任何频率直到14kHz，土30dB，测试纯音级的动态范围应至少为士40dB。 5.3.4对声场测听的要求 5.3.4.1ISO8253-2规定了双耳聆听来自扬声器的测试信号声压级的声场测听。 5.3.4.2 测试信号应包括纯音、窄带噪声或调频纯音。 5.3.4.3声场的声学特性由所选择的测试信号、使用的扬声器的数量和声学性能以及测听室的声学特性来确定。 5.3.5对短时程信号的要求 5.3.5.1应使用短声及猝发纯音作为单次刺激和成组刺激的信号，每组信号应有1s～2s的持续时间， GB/T7341.1一2010，8.6规定了信号的包络和上升/下降时间。应为单耳刺激。 5.3.5.2短声宜最好具有符合IEC60645-3：2007,5.2规定的电信号波形。其波形由一个标准脉冲（单向方波)组成，具有以下特性；持续时间应为(100士10)μs；上升和下降时间应小于25μs。应规定作为听觉检查用的短声的极性。
注：为了使得这种检查是可靠的，测量系统的极性应该已知，因为商品化的传声器、前置放大器和测量放大器可能
引起相位的改变。 如另有规定，也可用其他波形。
5.3.5.3标准短纯音宜最好具有符合IEC60645-3：2007，5.3规定的电信号波形。该波形具有调制频率的1.6个周期的线性上升和下降时间，及3个周期的持续时间。标准短纯音共有5个周期。每个纯音均应起始于过零点的相同相位。应规定所使用的调制频率。
如另有规定，也可用其他波形。 在用短纯音作测量的频率点，还应用相同的设备（耳机、耳模拟器等）和同样测听方法，用较长的纯
4 GB/T4854.9—2016/ISO389-9:2009
音(1s～2s)作测量。 5.3.5.4刺激声由5.2.2所列的任一类型的换能器给出。如果能得到可重复的校准，也可使用其他类型的耳机。
6数据报告
6.1对于5.3.1～5.3.3规定的纯音信号，对规定的标准化的耳模拟器，测听结果应给出等效阅声压级；对机械耦合器，应给出等效阈振动力级。 6.2对于符合5.3.4规定的声场测听，测听结果应给出阈值声压级。 6.3对于符合5.3.5规定的短时程信号，测听结果应给出峰-峰等效信号级，以表示压耳式、耳罩式和插人式耳机的等效阀声压级、声场测听的阅值声压级，或骨振器的等效阈振动力级。所有结果均与规定的耳模拟器、机械耦合器或规定的声场测听设备有关。对于符合5.3.1规定的较长持续时间的纯音，应与 6.1或6.2表述的结果一致。 6.4对每一个受试者的数据都应报告，包括：
a）实测的单耳听阈结果，或在自由场测得的双耳听阈结果，和 b）获得的其他相关资料，如受试者的年龄、性别和骨室导纳测量结果。
6.5此外，应给出总组数结果的中位数，并按ISO/IEC导则98-3的规定，给出概率为95%的扩展测量不确定度，以及各小组的男、女受试者数或不同年龄组，如18岁～21岁和22岁～25岁。 6.6应详细说明换能器和相关的校准方法，包括制造商、种类、型号和耳垫。还应详细规定受试者如何佩戴换能器和将其安装在耳模拟器上，包括施加的力， 6.7应提供换能器在规定的耳模拟器上或在自由场中对扬声器测得的频响曲线。对短时程信号，应给出在实际的校准系统测得的声信号波形， 6.8应报告所有其他相关资料，如所用的测听设备，衰减器的挡距和测试方法。
5 GB/T4854.9—2016/ISO389-9:2009
附录A （规范性附录）听力测试调查表听力测试调查表
出生日期：
姓名：是否有过听力疾病(如感染、噪声暴露、引流等？) 是
性别：
1
否
如果有，请详细说明：
2
是否作过耳手术？是
否
如果是，请详细说明：
3
是否用过影响听力的药物、片剂或注射？是
4
否
是否在非常嗜杂即通话困难的场所工作过若干年？是
如果是，请详细说明：
否
5
在工作时间是否戴护听器？是
6
否
是否参加过流行歌曲/摇滚音乐会或歌舞夜总会？从不参加
7
1年1次
1年多次
是否演奏过任何乐器？
否
如果是，请说明：
是
8
是否听过个人佩戴的自动演奏装置？
9
每周少于2小时
从未有过是否受过强声暴露，如摩托车、电锯、火炮、鞭炮或爆炸声？
每周多于2小时
香
10 是
如果是，是哪一种，是否经常？
在你的直系亲属中是否有人听力异常？
否
11 是
如果是，请说明：
以前是否作过听力测试？
12 是
否
如果是，时间和地点：
我同意保留我的资料并用于与听阈有关的测量日期： 6
签名：
