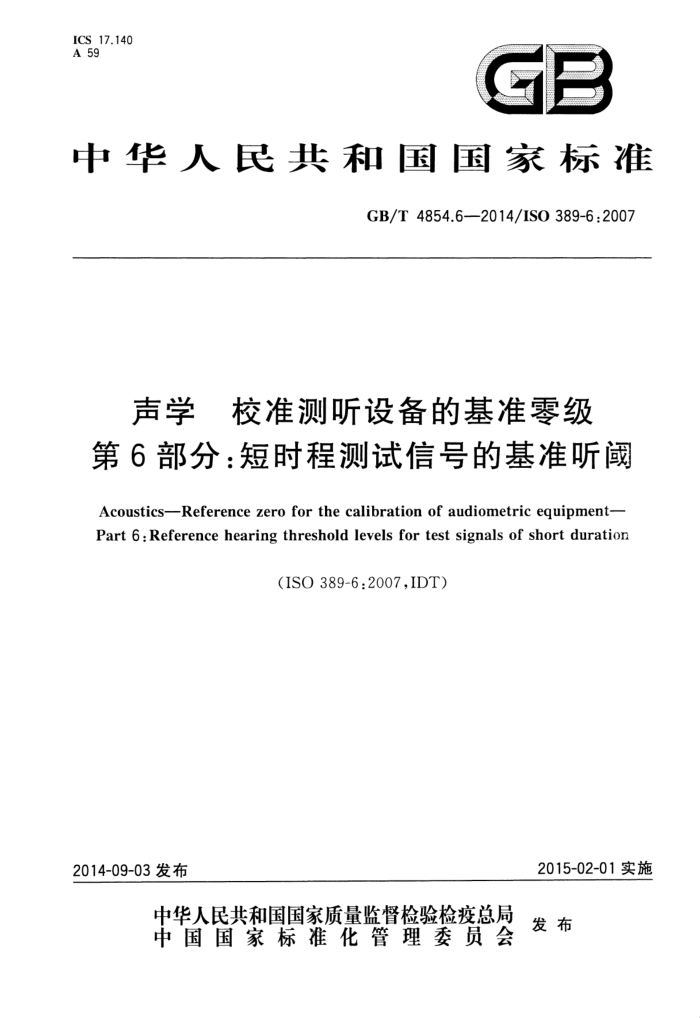

ICS 17.140 A 59
GB
中华人民共和国国家标准
GB/T4854.6-—2014/ISO389-6:2007
声学　 校准测听设备的基准零级第6部分：短时程测试信号的基准听 Acoustics-Reference zero for the calibration of audiometric equipment-
Part 6:Reference hearing threshold levels for test signals of short duratior
(ISO 389-6:2007,IDT)
2015-02-01实施
2014-09-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华 人民共 和 国
国家标准
声学 校准测听设备的基准零级第6部分：短时程测试信号的基准听阀
GB/T4854.6—2014/ISO389-6:2007
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：（(010)64275323 发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数16千字 2014年12月第一版 2014年12月第一次印刷
*
书号：155066·1-50568 定价 16.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68510107 GB/T4854.6—2014/ISO389-6:2007
前言
GB/T4854《声学 校准测听设备的基准零级》分为以下几个部分：
GB/T4854.1 声学 校准测听设备的基准零级 及第1部分：压耳式耳机纯音基准等效阈声压级； GB/T16402 声学 插人式耳机纯音基准等效阈声压级； GB/T4854.3 声学 校准测听设备的基准零级 第3部分：骨振器纯音基准等效阈力级； GB/T 4854.4 声学 校准测听设备的基准零级 第4部分：窄带掩蔽噪声的基准级； GB/T4854.5 声学 校准测听设备的基准零级 第5部分：8kHz～16kHz频率范围纯音基准等效声压级； GB/T 4854.6 声学 校准测听设备的基准零级 第6部分：短时程测试信号的基准听阅； GB/T4854.7 声学 校准测听设备的基准零级 第7部分：自由场与扩散场测听的基准听阈； -GB/T 4854.8 声学 校准测听设备的基准零级 第8部分：耳罩式耳机纯音基准等效阈声压级； GB/T 4854.9 声学 校准测听设备的基准零级 第9部分：测定基准听级的优选测试条件。
注：在制定本标准的第2部分时，尚未形成我国的系列标准，其标准号为GB/T16402，在对该部分进行修订时，其
标准号将改为GB/T4854.2。 本部分为GB/T4854的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO389-6：2007《声学 校准测听设备的基准零级 第6部分：短时程
测试信号的基准听阅级》。
本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：解放军总医院耳鼻咽喉研究所、中国科学院声学研究所。 本部分主要起草人：武文明、陈洪文、于宁、于黎明、吕亚东、李晓东。
I GB/T4854.6—2014/IS0389-6:2007
引言
GB/T7341.3规定了短时程听觉测试信号。这些短时程信号包括短声和短纯音，用于不同的听力诊断测试，如听觉电生理(耳蜗电图、听觉脑干反应等)和瞬态诱发耳声发射等方面的听觉诱发反应。本部分给出了短时程测试信号的基准听阈值。
本部分中叙述的规定类型换能器的基准听阅值，可使听阈测量结果的表达一致和统一。
= GB/T4854.6—2014/ISO389-6:2007
声学校准测听设备的基准零级第6部分：短时程测试信号的基准听
1范围
GB/T4854的本部分规定了短时程测试信号的基准听阅级。 本部分适用于对使用这种信号的测听设备的校准。 注1：附录A给出了关于不同参数及其对听阈级影响的说明。 注2：ISO389-9中规定了标准化听阈测定的优选测试条件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4854.1一2004声学校准测听设备的基准零级第1部分：压耳式耳机纯音基准等效阈声压级（ISO389-1：1998,IDT)
GB/T7341.3一1998听力计第3部分：用于测听与神经耳科的短持续听觉测试信号 (IEC60645-3:1994,IDT)
GB/T20441.1电声学测量传声器第1部分：实验室标准传声器规范（IEC61094-1) IEC60318-1电声学人头和耳模拟器第1部分：校准压耳式耳机和耳罩式耳机用的耳模拟器
(Electroacoustics-Simulators of human head and ear-Part1:Ear simulator for the calibration of su- pra-aural and circumaural earphones)
IEC60318-4电声学人头和耳模拟器第4部分：插人式耳机测量用的堵塞耳模拟器（Electro- acoustics-Simulators of human head and ear—Part 4:Occluded-ear simulator for the measurement of earphones coupled to the earby inserts)")
IEC60318-6电声学人头和耳模拟器第6部分：骨振器测量用的机械耦合器（Electroacous tics-Simulators of human head and ear-Part 6:Mechanical coupler for the measurements on bone vi brators)2)
3术语和定义
GB/T4854.1界定的以及下列术语和定义适用于本文件。
3.1
短时程信号 号short-duration signal 持续时间小于200ms的信号。
1）IEC60711:1981的修订版。 2）IEC60373：1990的修订版。
1 GB/T4854.6—2014/ISO389-6:2007
3.2
短声（喀声）click 由单向矩形电脉冲作用于换能器产生的宽频带瞬时声或振动信号。
3.3
短纯音（猝发音）tone-burst 持续时间小于200ms的正弦声信号。
3.4
密波信号 condensation signal 短时程信号的初始声压波，在换能器的输出端面产生的超过环境大气压的声压，或初始力波产生的
超过静力的压力。 3.5
疏波信号rarefactionsignal 短时程信号的初始声压波，在换能器的输出端面产生的低于环境大气压的声压，或初始力波产生的
低于静力的压力。 3.6
极性交替的信号alternatingpolaritysignal 疏波和密波之间交替出现的短时程信号序列。
3.7
标准脉冲 referencepulse 符合IEC60645-32007中5.2规定的上升与下降时间小于25μS，持续时间为（100士10)μs的矩形
电脉冲（单相方波）。
注：换能器的声输出（信号)可能因所用的换能器类型不同会有显著差异。
3.8
标准短纯音referencetone-burst 符合IEC60645-3：2007中5.3规定的包含5个周期基频正弦波、线性上升与下降时间为1.6个周
期、持续时间为3个周期的电信号。
注：线性上升与下降1.6个周期，相当于幅值从0到100%的两个周期。对于一个周期，信号的包络保持在100%的
幅度。标准短纯音还可按“2-1-2”的规则描述，其中“2”是指幅值从0到100%再回到0的周期数，“1”是指幅值为100%的周期数。
3.9
基准等效听阅声压级referenceequivalentthresholdsoundpressurelevel;RETSPL 对规定的频率，用规定型号的耳机，在规定的耳模拟器中测得的足够大数量的男女两性，年龄为
18岁～25岁的耳科正常人耳之等效阅声压级的中位数。 3.10
基准等效阀振动力级，单耳测听referenceequivalentthresholdvibratoryforcelevel，monaurallis tening;RETVFL
对规定的频率，用规定型号的骨振器，在规定的机械耦合器上测得的足够大数量的男女两性，年龄为18岁～25岁的耳科正常人耳之等效阈力级的中位数。 3.11
基准听阈声压级 referencethreshold soundpressurelevel;RTSPL 对规定的频率，在自由声场条件下测得的足够大数量的男女两性，年龄为18岁～25岁的耳科正常
2 GB/T4854.6—2014/ISO389-6:2007
人之阅值声压级的中位数。 3.12
峰-峰等效信号级 peak-peakequivalentsignallevel 一个长时程正弦信号的均方根值（r.m.s)，在同样的测试条件下，与从换能器输出的短时程信号相
比具有相同的峰-峰值（即正负极大值之差）。
注1：对于短声(3.2)，长时程正弦信号的频率宜为1000Hz；对于短纯音（3.3），其频率宜等于短纯音的基频。 注2：术语峰-峰等效信号级通常称为峰值等效信号级。 注3：短时程信号的峰值声压级比峰-峰等效声压级大3dB和9dB，即与零基线完全对称时为3dB，完全在零电平
一侧时为9dB。
注4：对峰-峰等效(Pe)声压级和振动力级，推荐的缩写为peSPL和peVFL。 3.13
峰-峰等效基准等效阐声压级或振动力级 peak-to-peakequivalentreferenceequivalent threshold sound pressure level orvibration force level;peRETSPL/peRETVFL
峰-峰等效基准等效阈声压级或振动力级的值。 注：当使用本条中专用术语（peRETSPL或peRETVFL)时，是指两种不同信号之间的等效。当短时程信号被标准
化作为声压级和振动力级用于听阅测定时，而按照在耳模拟器中或在机械耦合器上分别测量听阈级的方法产生的等效值，即为等效阈声压级或振动力级。
3.14
峰-峰等效基准听阅声压级 peak-to-peak equivalent reference threshold sound pressure level;peRTSPL 峰-峰等效基准听阈声压级的值。
4 技术要求
基准听阈级与测试信号的种类（短声、短纯音），换能器类型（耳机、骨振器、扬声器）和用于校准的设
备（耳模拟器、自由声场)有关。表1～表3中给出了基于标准脉冲的短声信号的推荐标准值，这些值是从测定耳科正常人的听阅得出的（参考文献[4]～[6]给出测试条件）。
表4中给出了标准短纯音信号的推荐标准值，这些值也是从测定耳科正常人的听阈得出的（参考文献[6]～[8]给出测试条件】。
表1 耳机测得的一组短声群的推荐peRETSPLs值（单耳测听）（重复率为20Hz、时程为1s的基于标准电脉冲的短声串序列信号）
耳机型号
使用的耳模拟器依据的标准
peRETSPL(基准值：20μPa)/dB*
28.0 33.05 31.0 32.0b 31.5b 43.5 35.5b
Sennheiser HDA 200 Maico BERA Phone Telephonics TDH-39 Beyer DT 48 Sennheiser HDA 280 Etymotic Research ER-2 Etymotic Research ER-3A
IEC 60318-1 IEC 60318-1 IEC 60318-1 IEC 60318-1 IEC 60318-1 IEC 60318-4 IEC 603184
注：表中所列的数据是根据电脉冲宽度为100us极性交替的短声测得的听阈级的中位数。 ·数值修约到0.5dB。 仅为一个实验室报告的实验数据。
3 GB/T4854.6—2014/IS0389-6:2007
表2扬声器测得的一组短声群的推荐peRETSPLs值（双耳测听）（重复率为20Hz、时程为1s的基于标准电脉冲的短声串序列信号）
扬声器型号
使用的传声器
peRETSPL(基准值：20μPa)/dB*
20.0b
KEF RDM1
WS2F符合GB/T20441.1的规定
注1：表中所列的数据是根据电脉冲宽度为100μs极性交替的短声测得的听阅级的中位数。 注2：由扬声器测得的值仅适用于自由场条件的测听（GB/T16296）。 数值修约到0.5dB。 b仅为一个实验室报告的实验数据。
表3 3骨振器测得的一组短声群的推荐peRETVFLs值（非测试耳无掩蔽）
（重复率为20Hz、时程为1s的基于标准电脉冲的短声串序列信号）
骨振器型号
使用的机械耦合器依据的标准
peRETVFL(基准值：1μN)/dB*
IEC 60318-6
51.56
Radioear B-71
注：表中所列的数据是根据电脉冲宽度为100μs极性交替的短声测得的听阈级的中位数，数值修约到0.5dB。 仅为一个实验室报告的实验数据。
b
表4 耳机测得的一组短纯音的推荐peRETSPLs值（单耳测听，中位数）
（重复率为20Hz、时程为1s的标准短纯音串序列信号）
peRETSPL(基准值：20μPa)/dB*
频率/Hz
耳机（耳模拟器）
250 500 1 000 2 000 3 000 4 000 6 000 8 000 28.0b 21.5 19.5 20.0 22.0b 29.0 38.0b 41.0
Sennheiser HDA 200 （耳模拟器：IEC60318-1） SennheiserHDA280（耳模拟器： IEC 60318-1) TelephonicsTDH-39（耳模拟器： IEC 60318-1) EtymoticResearchER-3A（耳模拟器：IEC60318-4)
41.0b
33.0b 23.5b 21.5b 25.0b
29.5b
32.0b 23.0 18.5 25.0 25.5* 27.5 36.05 41.0
28.0b 23.5b 21.5§ 28.5b
32.5b
数值修约到0.5dB。
.
仅为一个实验室报告的实验数据。
