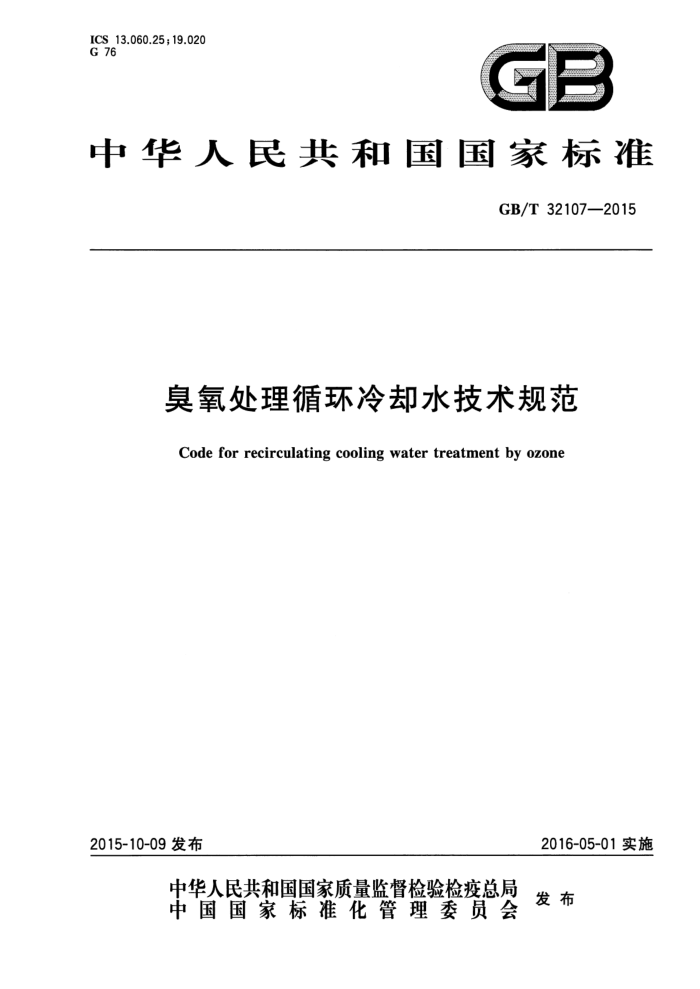

中华人民共和国国家标准
GB/T 32107—2015
臭氧处理循环冷却水技术规范
Code for recirculating cooling water treatment by ozone
2016-05-01实施
2015-10-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 321072015
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会（SAC/TC63)归口。 本标准起草单位：上海轻工业研究所有限公司、中国石油化工股份有限公司北京化工研究院燕山分
院、南京御水科技有限公司、中海油天津化工研究设计院、天津正达科技有限责任公司。
本标准主要起草人：李虹、郦和生、陈伟、邱真真、杨小萍、裘瑛、朱传俊、李琳。
I GB/T32107—2015
臭氧处理循环冷却水技术规范
1范围
本标准规定了莫氧处理循环冷却水系统设计、处理后水质、检测方法、工程施工、运行维护管理、劳
动安全与职业卫生的技术要求。
本标准适用于利用臭氧技术处理间冷开式循环冷却水系统的工程设计、施工、验收和运行的技术要求以及试验方法的技术依据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3095环境空气质量标准 GB/T5750.11生活饮用水标准检验方法消毒剂指标 GB12348工业企业厂界环境噪声排放标准 GB/T14643.1工业循环冷却水中菌藻的测定方法第1部分：黏液形成菌的测定 平皿计数法 GB/T15893.1工业循环冷却水中浊度的测定散射光法 GB28232 臭氧发生器安全与卫生标准 GB50050—2007工业循环冷却水处理设计规范 CJ/T322水处理用臭氧发生器 HG/T4207工业循环冷却水异养菌菌数测定平皿计数法 HG/T4323 循环冷却水中军团菌的检测与计数 HJ/T264环境保护产品技术要求臭氧发生器
3术语和定义
GB50050一2007界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了
GB50050一2007中的某些术语和定义。 3.1
循环冷却水系统 recirculatingcoolingwater system 以水作为冷却介质，并循环运行的一种给水系统，由换热设备、冷却设备、处理设施、水泵、管道及其
他有关设施组成。 3.2
间冷开式循环冷却水系统（间冷开式系统）indirectopenrecirculatingcoolingwatersystem 循环冷却水与被冷却介质间接传热且循环冷却水与大气直接接触散热的循环冷却水系统。
3.3
异养菌总数countofaerobicheterotrophicbacteria 以细菌平血计数法统计出每毫升水中的异养菌落个数，单位为个/mL。 GB/T32107—2015
3.4
生物黏泥量slime 用生物过滤网法测定的循环冷却水所含微生物及其分泌的黏液与其他有机和无机杂质混合在一起
的黏浊物质的体积，单位为mL/m3。 3.5
污垢热阻值foulingresistance 换热设备传热面上因沉积物而导致传热效率下降程度的数值，单位为m·K/W。
3.6
魔蚀速率corrosionrate 以金属腐蚀失重而算得的每年平均腐蚀深度，单位为mm/a。
3.7
浓缩倍数cycleofconcentration 循环冷却水与补充水含盐量的比值。
3.8
臭氧发生装置 ozonegenerator 发生臭氧气体的装置。主要部件是臭氧发生器，以空气或氧气为气源。
3.9
气水混合装置 ozone-water mixing equipment 将臭氧气体和冷却水混合，使臭氧溶解于水的装置。由水射器、混合管、脱气塔、喷嘴、气水混合泵、
静态混合器中的一件或几件组合而成。 3.10
监控装置 monitoringdevice 用于监测水中和空气中臭氧浓度并可手动或自动调控水中臭氧浓度的装置。空气中臭氧浓度超标
时可报警。
4臭氧处理循环冷却水系统设计
4.1设计总则（总体要求） 4.1.1臭氧处理循环冷却水技术是以臭氧作为水处理剂对间冷开式循环冷却水系统进行的水处理，应符合GB50050—2007的相关设计要求。 4.1.2臭氧发生器的性能质量及能耗应符合HJ/T264的要求，其安全与卫生应符合GB28232的要求。 4.1.3臭氧处理循环冷却水系统最高水温不宜超过42℃。 4.1.4臭氧处理循环冷却水系统补充水水质应符合GB50050一2007表6.1.3规定的再生水水质要求。 4.1.5臭氧处理循环冷却水系统环境空气应符合GB3095的要求。 4.1.6臭氧处理循环冷却水系统宜安置在循环冷却系统的水泵或冷却塔附近，设备装置宜安装于室内平整地坪上或相应尺寸的平整素基础上。管渠、处理设备应有防腐蚀和防渗漏的措施。 4.1.7臭氧处理循环冷却水系统周边声环境应符合GB12348的要求。 4.1.8臭氧处理循环冷却水系统的设计应包括工艺设计、臭氧发生装置设计、气水混合装置设计、自动监控装置设计等。 4.2工艺设计 4.2.1工艺流程
臭氧处理循环冷却水系统包括臭氧发生装置、气水混合装置、自动监控装置等，该系统与循环冷却
2 GB/T32107—2015
水系统旁路连接，建议从循环冷却水系统中取出约3%～5%流量的循环冷却水，在气水混合装置中与臭氧气体充分混合，再将含臭氧水注人间冷开式循环冷却水系统，并监控水中及空气中臭氧浓度。工艺流程示意图见图1。
取水
臭氧发生装置
气水混合装置
空气
注入
循环冷却水
--
......
系统
自动监控装置
图1
4.2.2含臭氧水注入方式
可采用单点或多点注人的方式将含臭氧水注人循环冷却水系统或冷却塔集水池中，确保水中臭氧浓度达到工艺设计要求。 4.2.3水中臭氧浓度
控制臭氧发生器的臭氧发生量达到工艺规定的要求，进人热交换器前的循环冷却水中臭氧浓度宜为0.01mg/L～0.1mg/L，并监测循环冷却水中的臭氧浓度。 4.3臭氧发生装置设计 4.3.1 一般要求
臭氧发生装置包括空气压缩机、制氧机、臭氧发生器等。空气压缩机将压缩空气通人制氧设备后制成氧气，氧气通过臭氧发生器转化为臭氧。 4.3.2臭氧发生量 4.3.2.1臭氧发生量与循环冷却水量、工艺控制的臭氧水浓度以及溶气效率等因素有关。 4.3.2.2臭氧发生量以D计，数值以克每小时（g/h)表示，按式（1)计算：
Q.pw r
D=k
.( 1 )
式中： k Q. 循环冷却水量的数值，单位为立方米每小时（m/h）； pw 循环冷却水控制点处水中臭氧浓度的数值，单位为毫克每升（mg/L），通常取值范围为
设计余量系数，通常取值1.2～1.3；
0.01mg/L~0.1mg/L; 溶气效率的数值，视不同的气水混合元件，可取50%～80%。
r
4.3.3制氧量 4.3.3.1进人制氧机的压缩空气应符合下列要求：
供气压力≥0.5MPa；颗粒度≤0.01um； GB/T32107-2015
6检测方法
6.1 臭氧系统检测 6.1.1臭氧发生器臭氧浓度、产量、电耗按CJ/T322的规定进行检测。 6.1.2水中的臭氧浓度按GB/T5750.11的规定进行检测。 6.2循环冷却系统水质检测 6.2.1 浊度按GB/T15893.1的规定进行检测。 6.2.2异养菌总数按HG/T4207的规定进行检测。 6.2.3军团菌按HG/T4323的规定进行检测 6.2.4 生物黏泥量按GB/T14643.1的规定进行检测。 6.2.5其他指标按GB50050一2007的规定进行检测。
7工程施工
7.1工程施工前，应进行施工组织设计或编制施工方案，明确施工质量负责人和施工安全负责人，经批准后方可实施。 7.2工程的设备安装应符合设计文件的规定。 7.3 3工程变更应按照经批准的设计变更文件进行。
8运行维护管理
8.1运行操作人员及维修人员应培训、考核后上岗，应了解臭氧处理循环冷却水工艺、设备操作规程及各项监控指标要求。 8.2应针对臭氧处理循环冷却水的运行过程，制定详细的运行管理、维护保养制度和操作规程，各类设施、设备应按照设计的工艺条件和要求使用。 8.3日常运行中，各操作人员应按规程要求做好运行记录，并根据不同设备要求，定期进行检查，保证系统的正常运行。 8.4对臭氧处理工艺控制点和冷却塔下集水池的水质应定期取样检测。已安装的监测仪表应定期校验。
9劳动安全与职业卫生
9.1臭氧处理循环冷却水系统周围不得放置易燃、易爆物品和设备。系统组成装置间距及现场消防设施应符合国家现行防火规范的规定。 9.2应为运行操作和维修人员配备必要的劳动安全卫生设施和劳动防护用品，各种设施及防护用品应由专人维护保养，保证其完好、有效。 9.3应建立安全检查制度，及时消除事故隐患，防止事故发生 9.4应对设备工作场所空气中臭氧浓度进行监测，防止臭氧泄漏。空气中臭氧浓度超过GB3095规定的限值时，装置应报警并立即关机。
