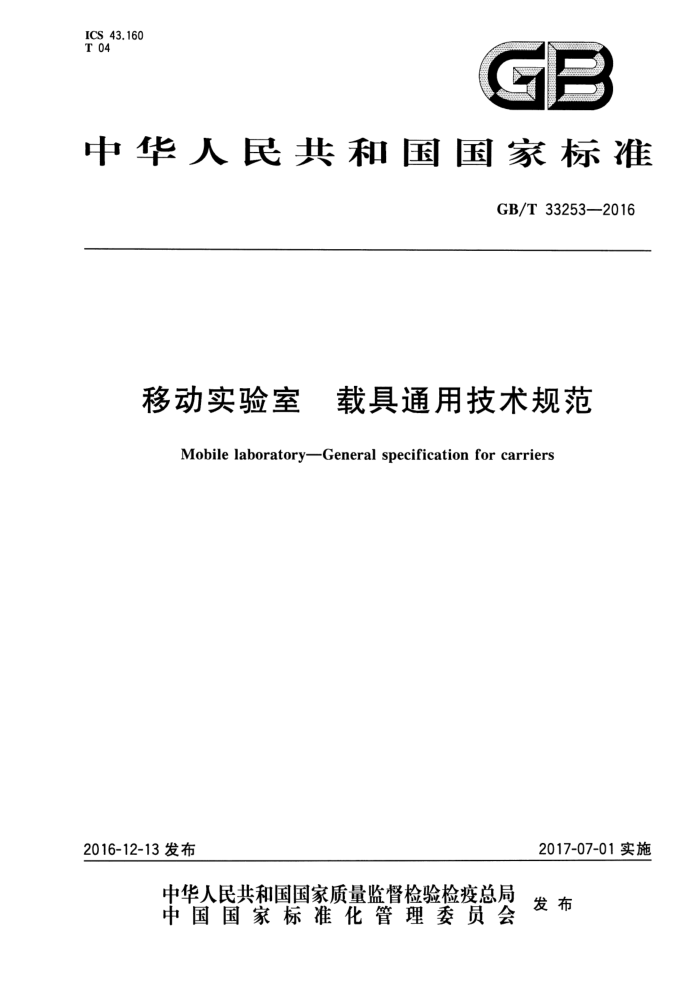

ICS _43.160 T 04
7 E
中华人民共和国国家标准
GB/T33253—2016
移动实验室 载具通用技术规范
Mobile laboratoryGeneral specification for carriers
2017-07-01实施
2016-12-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33253—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 M
+-.
要求 4.1通用要求 4.2特殊要求 5试验方法 5.1通用要求 5.2特殊要求检验规则
6
6.1 检验分类 6.2 型式检验 6.3出厂检验 7标识、运输与贮存。 7.1 标识 7.2 运输 7.3 贮存 GB/T 33253—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国移动实验室标准化技术委员会（SAC/TC509)提出并归口。 本标准起草单位：大连辽机路航特种车制造有限公司、沈阳华晨专用车有限公司、大连理工大学房
车工程技术研究中心、沈阳汽车工业协会、沈阳市万事达汽车改装厂、铁岭陆平专用汽车有限责任公司。
本标准主要起草人：房德和、胡平、张明恒、任伦、姚宝珍、曹官山、靳春宁、刘彬、夏建满、李洪友、 李秀良、吴长伟。
- GB/T33253—2016
移动实验室 载具通用技术规范
1范围
本标准规定了移动实验室载具的术语及定义、要求、试验方法、检验规则、运输及贮存等。 本标准适用于移动实验室使用的载运工具。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB1495一2002汽车加速行驶车外噪声限值及测量方法 GB1589道路车辆外廓尺寸、轴荷及质量限值 GB4785汽车及挂车外部照明和光信号装置的安装规定 GB/T4970汽车平顺性试验方法 GB7258机动车运行安全技术条件 GB/T9465高空作业车 GB/T12673汽车主要尺寸测量方法 GB12676一2014商用车辆和挂车制动系统技术要求及试验方法 GB/T15190一2014声环境功能区划分技术规范 GB/T17275 5货运全挂车通用技术条件 GB/T17675 汽车转向系基本要求 GB19239 燃气汽车专用装置的安装要求 GB/T20069 道路车辆牵引座强度试验 GB/T23336 半挂车通用技术条件 GB/T25982 客车车内噪声限值及测量方法 GB/T27694 工业车辆安全振动的测量方法 GB/T29471 食品安全检测移动实验室通用技术规范 GB/T29473一2012移动实验室分类、代号及标记 GB/T29479—2012 ：移动实验室通用要求 QC/T414—1999 汽车用低压电线的颜色 QC/T452--1999 住宿车通用技术条件 QC/T474客车平顺性评价指标及限值 QC/T776—2007旅居车 ISO8818：1988旅居车辆旅居挂车12V直流超低压的电器装置（Leisureaccommodationve-
hicles—Caravans—12V direct current extra low voltage electrical installations)
IEC60364-7-708：2007建筑物的电气设施第7-708部分：特殊设施或场所的要求旅游车及其停车场的电气设施（Electrical installations ofbuildings—Part 7-708：Requirements for special installa tions orlocationsElectrical installations in caravan parks and caravans)
1 GB/T 33253—2016
3术语和定义
GB/T29473一2012和GB/T29479一2012界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T29479一2012中的一些术语和定义。 3.1
移动实验室 mobilelaboratory 满足特定目的和要求，由成套装置组成的，在可移动的设施和环境中进行检测、校准或科学实验等
活动的实验室。
［GB/T29479—2012，定义3.1]
3.2
载具carrier 用于承载和或）运送移动实验室舱及相关装置的工具。 ［GB/T29479—2012，定义3.4］
3.3
自行式 self-propelled 自带动力并依靠自身运行机构沿有轨或无轨通道移动的方式，和底盘部分、行走机构连接到一体，
能够满足移动实验室的运载要求。
注：改写GB/T29473—2012，定义3.1。
3.4
拖挂式 trailer 无动力系统具备行走机构依靠其他动力牵引移动的方式，包括底盘部分、行走机构、牵引装置等。 注；改写GB/T29473—2012，定义3.2。
3.5
工作平台 workplatform 承载移动实验室舱的平台装置。
4要求 4.1通用要求 4.1.1 外廓尺寸、轴荷及质量限值
载具的外廊尺寸、轴荷及质量限值应满足GB1589的相关规定。 4.1.2性能要求
载具的动力性、制动性、平顺性及转向性能除满足GB7258规定外，还应满足：
拖挂式载具应设置防脱挂钩，且牵引座的强度要求应符合GB/T20069的有关规定。
a)
b）自行式载具制动性能应符合GB12676一2014的规定，半挂式载具符合GB/T23336规定，全
挂式载具符合GB/T17275的规定。 c) 载具的平顺性应符合QC/T474的要求。 d) 转向系及转向性能应符合GB/T17675的规定。
4.1.3 照明、信号装置及其他电器设备 4.1.3.1 载具照明和信号装置的一般要求应符合GB7258的规定。 2 GB/T33253—2016
4.1.3.2载具应安装有安全作业的警示标志灯，移动实验室工作过程中，标志灯应同时开启。 4.1.3.3载具应提供至少两套供电系统，并具有快速转换系统。供电系统采用集中控制的配电箱，具有稳压、短路、过载、漏电报警等保护功能。要配备有稳定和持续的电源，应配备不间断备用电源。 4.1.3.4载具电气系统应符合QC/T776一2007，电路系统线束的额色应符合QC/T414一1999相关要求。 4.1.3.5低压电器装置应符合IEC60364-7-708：2007，12V直流超低压电器装置应符合ISO8818： 1988要求。 4.1.3.6配电盘工作应可靠，各项指标符合GB/T29471的规定。 4.1.3.7应留有足够的取电接口，避免多台设备共用同一接口。 4.1.3.8应有可靠的接地系统，在关键节点应安装漏电保护装置或监测报警装置。载具应配有铜质接地钎和接地电缆，满足移动实验室对接地电阻的基本要求。仪器不工作时，接地装置应与拖地链条连接；仪器工作时，接地装置应与外接电源地线或接地钎相连，同时设置防静电接地。 4.2特殊要求 4.2.1支撑性 4.2.1.1 载具应注明工作平台额定载荷，不能超过载具的额定承载能力极限，影响其正常使用。 4.2.1.2载具上应设置调平机构，其性能应满足移动实验室检测要求。 4.2.1.3调平机构所使用的升降支腿宜采用液压或气动式，并设置防止液压和气动管路发生故障时回缩的安全保护装置。 4.2.1.4升降支腿应反应迅速，伸缩自如，并使载具稳定性满足水平面、斜面及作业稳定性，保证工作平台台面与水平面的夹角不超过1°。 4.2.1.5调平机构应设置有水平度指示装置，以指明机构工作时是否达到水平度要求，此指示装置应受保护，以免损坏和意外的设置更改。 4.2.2噪声限值 4.2.2.1载具行驶过程中，车外（加速）噪声限值应符合GB1495一2002中表1的限值要求，车内噪声声压级不应超过GB/T25982中规定的数值。 4.2.2.2配备独立发电机供电的载具，作业噪声应满足GB/T15190一2014对不同区域要求。 4.2.3共振性
载具应采取减振措施，宜采用空气悬架。载具振动频率及振幅应符合相关要求，不应使人产生不舒适感，且不能对移动实验室及室内仪器造成失效和损坏。 4.2.4保温性
驾驶室宜采用双层或多层玻璃，载具底板、侧面等采用保温隔热材料。 4.2.5其他 4.2.5.1置于移动实验室舱外的特殊气体储气瓶，其在载具上的安装位置应远离热源且与驾驶室有效分离，气瓶与固定座之间应装有非金属垫板，紧固螺栓应有防松装置，安装方法不应使气瓶固定加强。 4.2.5.2置于移动实验室舱外的储气（液）罐等，其应设置于易更换和维护的位置，且不相容的气体或液体应单独存放。
3 GB/T33253—2016
5试验方法
5.1 通用要求 5.1.1 按照GB/T12673规定的试验方法检验载具外廓尺寸。 5.1.2 载具的动力性能应按照GB7258规定的计算方法计算比功率。 5.1.3 载具制动性能试验应按照GB7258的规定进行。此外，半挂式载具制动性能试验还应按照 GB/T23336规定的方法进行，全挂式载具制动性能试验还应按照GB/T17275规定的方法进行。 5.1.4 载具平顺性能试验应按照GB/T4970规定的方法进行。 5.1.5 转向性能检查应按照GB7258规定的试验方法进行。 5.1.6 牵引座强度的试验应符合GB/T20069的有关规定。 5.1.7 载具灯光性能试验应按照GB4785规定的试验方法进行。 5.1.8目测电路系统线束颜色选用及标注情况是否符合QC/T414—1999规定。 5.1.9 低压电器装置按照IEC60364-7-708：2007进行检查，12V直流超低压电器装置按照ISO8818： 1988检查。 5.1.10 配电盘各项指标按照GB/T29471规定进行检查。 5.2 特殊要求 5.2.1支撑性能试验按照GB/T9465规定的方法进行。目测检查调平机构装置的驱动方式及安全保护装置完整性。利用水平仪检查工作平台与水平面间的倾斜角度是否符合要求。 5.2.2噪声性能按照GB1495一2002规定的试验方法进行检验。 5.2.3载具的振动特性按照GB/T27694规定的测试内容及试验程序进行检验。 5.2.4载具的保温性试验按QC/T452一1999中3.5的规定执行。 5.2.5特殊气体储气瓶安装检验按照GB19239规定的方法进行。
6检验规则
6.1检验分类
移动实验室用载具检验分为型式检验与出厂检验。
6.2 2型式检验
6.2.1凡属下列情况之一者，应进行型式检验：
一新产品定型时；一停产一年以上，恢复生产时；
一正常生产后，结构、材料、工艺有较大更改时；一正常生产后，企业质量部门有相关规定时；
出厂检验结果与上次型式检验有重大差异时；一国家质量监督部门提出进行型式检验要求时。
6.2.2型式检验的检验项目按表1要求。
4 GB/T33253—2016
表1 移动实验室载具检验项目
序号 1 2 3 4 5 6 7 8 9 10 11 12 注：·表示必做项目；一表示选做项目。
试验项目外廊尺寸动力性制动性平顺性转向性牵引座照明支撑性噪声共振性保温性气瓶
技术要求条号 试验方法条号
型式检验
出厂检验
4.1.1 4.1.2 4.1,2 4,1,2 4.1.2 4.1.2 4.1.3 4.2.1 4.2.2 4.2.3 4.2.4 4.2.5
5.1.1 5.1.2 5.1.3 5.1.4 5.1.5 5.1.6 5.1.7 5.2.1 5.2.2 5.2.3 5.2.4 5.2.5
. · . · · . .· · . . · ·
1
一
. ·
·
6.3 出厂检验
载具的出厂检验应符合相应技术规范要求，经检验合格并签发产品合格证后方可出厂。出厂检验项目按表1要求。
7 标识、运输与贮存
7.1标识
移动实验室载具的标牌应明确产品的名称、型号、生产厂商等相关信息，产品说明书中应明确载具的功能、用途及使用标准等信息。 7.2运输
7.2.1 载具在运输过程中，应根据运输要求采取有效措施以确保在运输过程中不致损坏和锈蚀。同时应能承受相当于三级公路汽车运输所产生的机械振动和冲击。 7.2.2 采用行驶方式运输时，应遵守新车行驶的各项规定。若必须用吊装方式装卸时，需用专用吊具装卸，并给出起吊点的位置，规定装载、加固方法及其注意事项，避免损伤载具。 7.2.3 3载具使用前，应进行系统的安全检查，确保载具无漏水、漏气、漏油、漏电等移动安全隐患；使用中应保持载具平台稳定，以确保实验舱的基本环境要求；使用后应进行常规安全检查，然后置于安全区域存放并填写载具安全使用记录。
5
