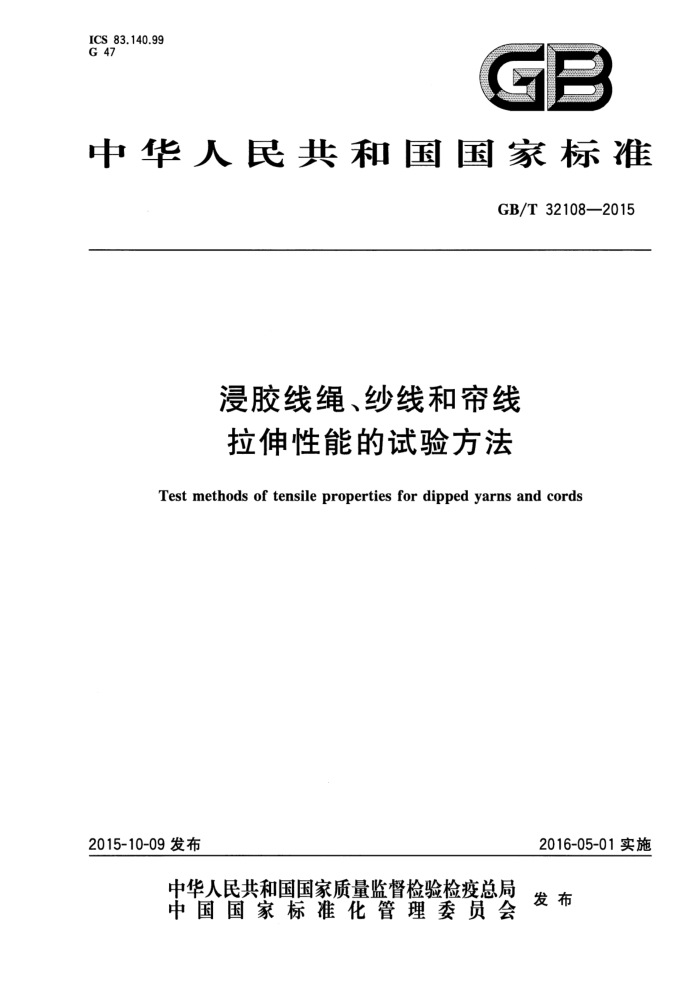

ICS 83.140.99 G 47
中华人民共和国国家标准
GB/T32108—2015
浸胶线绳、纱线和帘线拉伸性能的试验方法
Test methods of tensile properties for dipped yarns and cords
2016-05-01实施
2015-10-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中 华人民共 和 国
国家标准浸胶线绳、纱线和帘线拉伸性能的试验方法 GB/T32108-—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.5 字数10千字 2015年11月第一版 2015年11月第一次印刷
*
书号：155066·1-52448定价 14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 GB/T 32108—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会浸胶骨架材料分技术委员会（SAC/TC35/
SC13)归口。
本标准主要起草单位：安徽朗润新材料科技有限公司、青岛科技大学、骏马化纤股份有限公司、宁波凯驰胶带有限公司、青岛科大新橡塑技术服务有限公司、金华市亚轮化纤有限公司、青岛新材料科技工业园发展有限公司、青岛中化新材料实验室检测技术有限公司。
本标准主要起草人：沈民亮、刘莉、郝振华、应建丽、陈福花、项俊、王炳昕。
T GB/T32108—2015
浸胶线绳、纱线和帘线拉伸性能的试验方法
1范围
本标准规定了使用涤纶或锦纶纤维制造的浸胶线绳、浸胶纱线和浸胶帘线断裂强力、断裂伸长率、 定伸长率负荷、定负荷伸长率、断裂强力变异系数、断裂伸长率变异系数等拉伸性能的试验方法。
本标准适用于涤纶或锦纶制造的浸胶线绳、浸胶纱线和浸胶帘线拉伸性能的试验。其他纤维材料制造的浸胶线绳、浸胶纱线和浸胶帘线拉伸性能的试验可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6529纺织品调湿和试验用标准大气 GB/T8170数值修约规则与极限数值的表示和判定
3试验原理
在规定的试验条件下，将浸胶线绳、纱线和帘线试样，固定夹持在等速伸长（CRE)型拉力试验机上，以恒定的拉伸速度对试样施加拉力，直至试样断裂。直接从拉力试验机读出或经计算得出试样的断裂强力、定伸长率负荷、定负荷伸长率、断裂伸长率、断裂强力变异系数、断裂伸长率变异系数等拉伸性能数据。
4仪器和工具
4.1拉力试验机
应使用等速伸长(CRE)型拉力试验机，该试验机应配置一个自动记录仪或能自动计算和显示本标准所需要数据的处理装置，同时应满足以下要求：
a）能够记录断裂强力值和伸长值并绘出强力-伸长曲线； b) 强力值的测试误差≤1%；
伸长值的测试误差≤0.1mm；
c)
d）夹持隔距长度值的误差≤1mm； e）有合适的拉力量程，使试样的断裂强力处在其量程10%～90%的范围内。
4.2拉力试验机夹持器
试验中应使用圆弧型夹持器（浸胶线绳选择渐开线式，浸胶纱线和帘线选择羊角式），同时应满足以下要求：
a）试样夹持在夹持器平面之间，并能缠绕在夹持器包角的平面或导线槽里； GB/T32108—2015
b）夹持器应稳定夹持试样，并保证在试验过程中试样不发生滑移，并且不会对试样造成损伤； c) 连续试验期间，动夹持器回到不同起始位置的最大允许误差应小于0.25mm； d) 动夹持器以恒定的速度移动，速度变异应小于4% e): 夹持器夹持方式采用气动或液压方式注：由于使用不同类型的夹持器得到的试验数据可能会有差异，用于数据比对试验的相关方宜使用相同类型的夹
持器。
5试验通则
5.1试验环境
所有试验应在GB/T6529规定的标准大气环境下进行。 5.2取样 5.2.1从抽取的浸胶线绳、纱线的样品上进行取样；当选取任何一个样本时，应拉掉表面层，截取试样；其中，浸胶线绳试样的长度应不小于1200mm，浸胶纱线试样长度应不小于500mm。 5.2.2对于卷装的浸胶帘子布，首先应拉掉表面层，剪取长度不小于500mm的帘子布样本，然后从样本中距离布边至少200mm的不同位置小心抽取线作为拉伸性能试验的试样。 5.2.3试样不应有人为产生的加抢、退捻、扭曲、褶皱等缺陷。
5.3试验条件
5.3.1预加张力
拉伸性能试验的预加张力应根据试样名义线密度，按(0.050士0.005)cN/dtex确定。 5.3.2 2拉力试验机设置参数
拉力试验机参数应按表1进行设置。
表1拉力试验机设置参数表
拉伸速度/(mm/min)
气动夹持器压力/MPa
试样类型浸胶线绳浸胶纱线浸胶帘线
隔距长度/mm
800±1 250±1 250±1
200±5 300±5 300±5
0.3~0.6 0.3~0.6 0.3~0.6
5.4 试验次数 5.4.1浸胶纱线和线绳：每筒（盘）应取10个试样测试，共试验10次。 5.4.2 浸胶帘子布：应从帘子布样本3个不同位置各取10根帘线试样进行测试，共试验30次。 5.5试样平衡
试样应在5.1中给出的标准大气环境中平衡至少24h。
6试验程序
6.1按照5.3.2给出的条件设定拉力试验机参数，同时应将载荷、位移、应变复位或平衡至零点。
2 GB/T32108—2015
6.2将试样一端引人拉力试验机的上夹持器中，关闭夹持器；接着将另一端引人下夹持器中，保持试样在上下夹持器的中间位置对齐，按5.3.1的规定对试样施加预张力，闭合下夹持器。 6.3启动拉力试验机，拉伸试样直至断裂，记录试样的拉伸性能数据或绘制强力-伸长曲线。 6.4试验时如发生试样在夹持器内打滑或在夹持器以外（渐开线式夹持器10mm内，羊角式夹持器 5mm内)断裂等异常情况，应剔除该试样，重新取样试验。若使用气动夹持器，压力应控制在表1给出的范围内。
7结果计算
7.1断裂强力
断裂强力可由拉力试验机的数据处理装置或自动记录仪中读取，或从强力-伸长曲线读取；计算断裂强力的算术平均值，单位为牛顿（N)，按GB/T8170给出的规则修约至小数点后一位。 7.2定伸长率负荷
定伸长率负荷可由拉力试验机的数据处理装置或自动记录仪中读取，或从强力-伸长曲线读取；计算定伸长率负荷的算术平均值，单位为牛顿(N)，按GB/T8170给出的规则修约至小数点后一位。 7.3断裂伸长率
断裂伸长率按照式（1)计算，结果按GB/T8170给出的规则修约到小数点后两位。计算所有试样断裂伸长率的算术平均值（%），按GB/T8170给出的规则修约至小数点后一位。
L1
E：
X100
... (1)
L.
式中： E—断裂伸长率或定负荷伸长率，%： L,一一在断裂时或在一定负荷下试样的伸长量，单位为毫米（mm）； L。一一试样的隔距长度，单位为毫米（mm）。
7.4定负荷伸长率
定负荷伸长率按照式(1)计算，结果按GB/T8170给出的规则修约到小数点后两位。计算所有试样定负荷伸长率的算术平均值（%），按GB/T8170给出的规则修约至小数点后一位。 7.5变异系数
断裂强力和断裂伸长率的变异系数，按照式（2）、式（3)计算，结果按GB/T8170给出的规则修约到小数点后一位。
S
CV ×100
..(2)
4
Z(X -X)2 S = -
..（3)
n-1
式中： CV一变异系数，%； S—标准差，单位为牛顿(N)或%； X 单根试样的断裂强力或断裂伸长率的实测值，单位为牛顿（N)或%； GB/T32108—2015
x——所有试样的断裂强力或断裂伸长率实测值的算术平均值,单位为牛顿(N)或%;
一试样数量。
n
试验报告
8
试验报告至少应包含下列内容： a) 本标准名称及编号； b) 试样的名称及规格； c) 试验大气环境及试验条件； d) 夹持器类型； e) 试验结果； f) 试验中观察到的异常现象； g) 试验日期。
