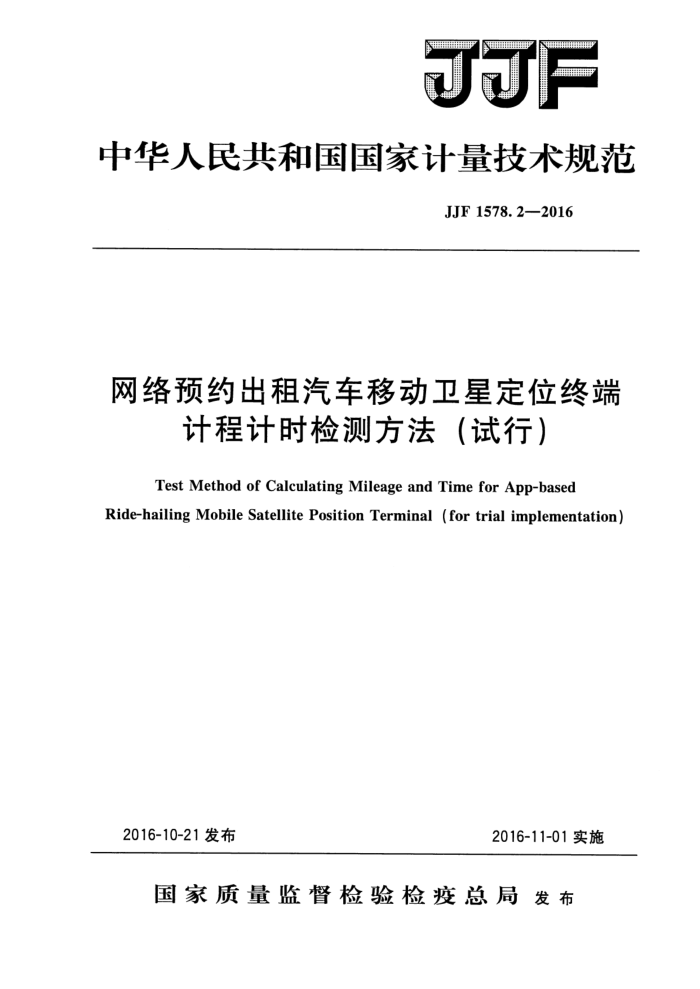

JJF
中华人民共和国国家计量技术规范
JJF1578.22016
网络预约出租汽车移动卫星定位终端
计程计时检测方法（试行）
Test Method of Calculating Mileage and Time for App-based
Ride-hailing Mobile Satellite Position Terminal (for trial implementation)
2016-10-21发布
2016-11-01实施
国家质量监督检验检疫总局发布 JJF1578.2—2016
网络预约出租汽车移动卫星定位终端计程计时检测方法（试行） Test Method of Calculating Mileage and Time for JJF1578.2—2016 App-based Ride-hailing Mobile Satellite Position
Terminal (for trial implementation)
归口单位：全国时间频率计量技术委员会主要起草单位：北京市计量检测科学研究院
（国家卫星导航定位与授时产业计量测试中心）北京航空航天大学
参加起草单位：北京无线电计量测试研究所
中国计量大学北京工业大学
本规范委托全国时间频率计量技术委员会负责解释 JJF1578.2—2016
本规范主要起草人：
许原 (北京市计量检测科学研究院)
（国家卫星导航定位与授时产业计量测试中心）
黄艳 (北京市计量检测科学研究院)
（国家卫星导航定位与授时产业计量测试中心）
康婷婷（北京市计量检测科学研究院)
（国家卫星导航定位与授时产业计量测试中心）
秦红磊（北京航空航天大学）参加起草人：
杨军（北京无线电计量测试研究所）金尚忠（中国计量大学）朱江淼 (北京工业大学) JJF1578.2—2016
目 录
引言 1 范围 2 引用文件· 3 术语· 3.1 网络预约出租汽车移动卫星定位终端..
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3)
..
...
.
概述· 5 计量特性 5.1 定位偏差和精密度 5.2 计程误差 5.3计时误差…· 6 通用技术要求· 6.1 显示功能. 6.2轨迹记录上传功能
7
.
.
检测条件 7.1环境条件. 7.2主要测量仪器· 87 检测项目和检测方法 8.1 检测项目· 8.2 检测方法：
7
I JJF1578.2—2016
引言
本规范旨在对网络预约出租汽车移动卫星定位终端的计程计时提供检测方法。 本规范参照JJF1071一2010《国家计量校准规范编写规则》的要求编写。 本规范为首次发布。
Ⅱ JJF1578.2—2016
网络预约出租汽车移动卫星定位终端
计程计时检测方法（试行）
1范围
本规范适用于网络预约出租汽车经营服务平台（以下简称服务平台）公司所用移动卫星定位终端计程计时的检测。 2引用文件
本规范引用下列文件： JJF1403一2013全球导航卫星系统（GNSS）接收机（时间测量型）校准规范 GB/T19056一2012汽车行驶记录仪 JT/T794—2011道路运输车辆卫星定位系统车载终端技术要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1网络预约出租汽车移动卫星定位终端mobilesatellitepositionterminalfor app-based ride-hailing
在网络预约出租汽车（以下简称网约车）上使用的、利用手机卫星定位模块采集并传输卫星导航定位信息及移动基站信息，通过移动互联网和app软件，在移动终端获得车辆经纬度、里程及时间等信息，并进行显示、存储的电子移动终端。
4概述
网络预约出租汽车移动卫星定位终端（以下简称移动终端）主要由定位模块、微处理器、数据存储器、无线通信模块、数据输出接口、显示屏等组成，该移动终端通过无线通信模块将行驶轨迹信息上传至服务平台，其基本结构和工作原理如图1所示。
移动终端
辅助件
卫星信息
定位模块K 天线 (GNSS信号
微处理器
N
位置、里程、时间
行驶轨迹
无线通信模块行驶轨迹
服务平台
数据存储器
计程计时结果显示屏
X 数据输出接口
图1移动终端基本结构和工作原理图
1 JJF1578.2—2016
5计量特性 5.1定位偏差和精密度
卫星定位偏差和精密度：≤15m；≤15m，1s。 辅助定位偏差和精密度：≤50m；≤50m，1g。
5.2计程误差
一4%~+1%。 5.3计时误差
≤1. 5 s。 6通用技术要求 6.1显示功能
移动终端应能以时、分、秒或hh/mm/ss的方式显示北京时间，并以此作为记录、 输出、显示、数据通信等功能的标注时间。 6.2轨迹记录上传功能
移动终端应能对结算里程和时间进行记录，并将数据上传服务平台公司。结算里程最小分辨力应≤0.1km，结算时间最小分辨力应≤1min。最小位置更新率为1Hz。 7检测条件 7.1环境条件 7.1.1环境温度
(20±10)℃。 7.1.2环境相对湿度
≤80%。 7.2主要测量仪器 7.2.1卫星导航信号模拟器
a）输出频率：支持被测移动终端所用的GNSS系统，至少需包含GPSL1和BDS B1频点。
b）信号功率：输出范围（一150～一110）dBm；最大允许误差：士0.5dB。 c）伪距精度：<0.01m。 d）可设置与导航电子地图匹配的标准场景。
7.2.2信号转发器
支持GPSL1和BDSB1信号和通信信号转发，同时可通过步进可变衰减器控制信号功率电平，衰减器控制分辨力优于1dB。 7.2.3实景记录回放系统
记录信号量化比特位数：≥16，记录带宽：≥10MHz。 7.2.4组合定姿定位系统
在GNSS锁定时，定位偏差：≤0.05m，计程误差：≤0.03%；
2 JJF1578.2—2016
GNSS失锁60s内，定位偏差：≤1m，计程误差：≤0.1%。 7.2.5微波暗室
频率范围：1GHz～3GHz; 静区反射电平：≤一35dB；场强幅值均匀性：士0.5dB；路径损耗均匀性：土0.5dB；屏蔽效能：>80dB。
7.2.6标准时钟
当前时刻最大允许误差：土0.5S。 7.2.7数字矢量信号源
CW模式：9kHz～6GHz; I/Q模式：1MHz～6GHz; 支持AGNSS信号模拟。
8 检测项目和检测方法 8.1 检测项目
检测项目见表1。
表1检测项目一览表
检测项目名称功能检查定位偏差和精密度
序号 1 2 3 7
计程误差计时误差
8.2检测方法 8.2.1功能检查
用目测法检查移动终端，其结果应符合6的要求。 8.2.2定位偏差和精密度
采用卫星导航信号模拟器和数字矢量信号源进行检测，仪器连接如图2所示。
3 JJF
