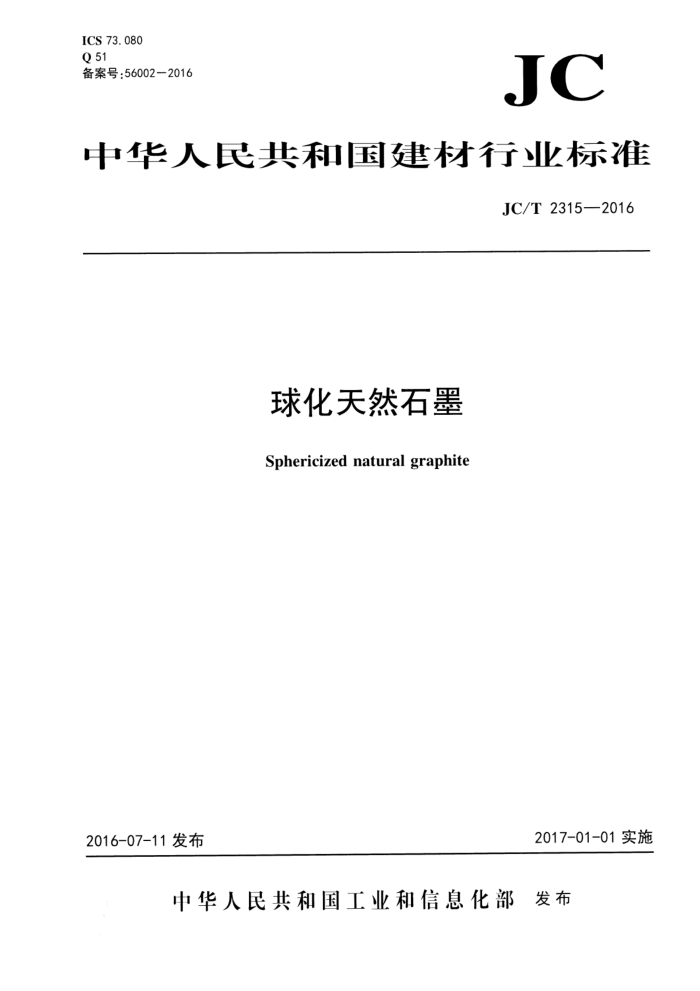

ICS 73. 080 Q 51 备案号：560022016
JC
中华人民共和国建材行业标准
JC/T 2315—2016
球化天然石墨 Sphericized natural graphite
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T2315—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本标准起草单位：国家非金属矿制品质量监督检验中心、咸阳非金属矿研究设计院有限公司。 本标准主要起草人：尚兴春、沈小萍、张明、朱萌。 本标准为首次发布。
1 JC/T2315—2016
球化天然石墨
范围
1
本标准规定了球化天然石墨的分类和标记、要求、试验方法、检验规则、包装和标志以及运输和贮存。
本标准适用于以天然鳞片石墨为原料，采用机械物理方法处理成的球形或类球形的石墨产品。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3521 1石墨化学分析方法 GB/T 6682 分析实验室用水规格和试验方法 GB/T 9724 化学试剂pH值测定通则 GB/T 13732 粒度均匀散料抽样检验通则 GB/T19077.1 粒度分析激光衍射法 法第1部分：通则
3 分类和标记
3.1分类 3.1.1 球化天然石墨按振实密度划分为三个类别，分别用罗马数字I、II、II表示，见表1。
表1 球化天然石墨分级
类别 1I类 1.00~1.06
项目
III类 <1. 00
1类 ≥1. 06
振实密度/（g/mL）
3. 1. 2 每个类别按粒度分布分为六个型号，分别用D50的数值表示。详见表2。
表2 2球化天然石墨型号
型 号
粒度分布
24 16.0±2.0 24±1. 0 34±3.0 ≤70
29 19.0±2.0 29±1.0 44± 3. 0 ≤100
15 10.0±2.0 15± 1. 0 22±3.0 ≤50
16 11.0±2.0 16±1. 0 24 ± 3. 0 ≤60
18 11.0±2.0 18 ± 1. 0 24±3. 0 ≤60
20 13.0±2.0 20±1. 0 32±3.0
D10 (μm) D50 (μm) D90 (μm) Dmax (μm)
≤70
1 JC/T2315—2016 3.2标记
球化天然石墨产品标记由产品名称、本标准号、类别代号、型号数值组成示例：振实密度为1.042g/mL、粒度D50为18.3μm的球化天然石墨产品，标记为：
球化天然石墨JC/T2315-II-18
4要求
4.1外观
球化天然石墨产品的色泽为银灰色或灰黑色，有金属光泽。在显微镜下观察为球形或类球形颗粒 4.2理化性能
球化天然石墨的理化性能应符合表3的规定。若有特殊要求由供需双方协商确定。
表3球化天然石墨的理化性能要求
指标振实密度/（g/mL)
要求应符合表1要求应符合表2要求
粒度分布固定碳含量/% 灰分/% 水分/%
≥99.95 ≤0. 05 ≤0. 1 6. 0 ± 1. 0 ≤30 ≤20 ≤10 ≤0.5 ≤0.2 ≤0. 05 ≤2 ≤10 ≤2 ≤0. 2 ≤5 ≤10 ≤10 ≤10
pH值 Fe/ (mg/kg) Ca/ (mg/kg) Al/ (mg/kg) Zn/ (mg/kg) Ti/ (mg/kg) Na/ (mg/kg) Cu/ (mg/kg) Co/ (mg/kg) Mo/ (mg/kg) Ni/ (mg/kg) Si/ (mg/kg) CI / (mg/kg) F / (mg/kg) S/ (mg/kg)
2 JC/T2315—2016
5试验方法
5.1 外观检查
色泽检查在自然光条件下目测。形态检查在显微镜下进行观察。 5.2 振实密度的测定
按照附录A规定的方法进行。 5.3粒度分布的测定
按照GB/T19077.1规定的方法进行，分散液选用乙醇。 5.4 固定碳含量、灰分、水分的测定
按照GB/T3521规定的方法进行。 5.5pH值的测定
按照GB/T9724规定的方法进行。 5.6微量金属元素的测定
按照附录B规定的方法进行。 5.7氟离子和氯离子的测定
按照附录C规定的方法进行。 5.8全硫含量的测定
按照附录D规定的方法进行。
6检验规则
6.1组批原则
以同一产地的天然鳞片石墨原料生产的同一类别和型号的10t球化天然石墨为一批，批量过大时可分成若干小批。不足10t仍按一批计。 6.2取样和制样 6.2.1袋装球化天然石墨按照GB/T13732规定进行取样。 6.2.2打开要采样的球化天然石墨袋口，用洁净的不锈钢取样钎（不锈钢牌号316或同等类型；直径不大于30mm；长度为50mm～70mm）沿轴线插入袋子中，插入深度不得小于取样钎的4/5，在袋子内物料中心轴线周围20mm范围内取样。每袋中取样量根据本批的取样袋数确定，保证总样量不少1000g。 6.2.3将采集好的样品全部合并，倒在一个有足够强度和适当大小的洁净的正方形薄膜（或者纸、布）上，用翻滚法反复混合均匀（翻滚15次以上），再用四分法缩取500g的试样两份，一份试验用，一份留作备样。制好的样品应密封保存，不应有受潮、被污染等现象。备用样品储存期不超过36个月。 6.3检验分类
3
