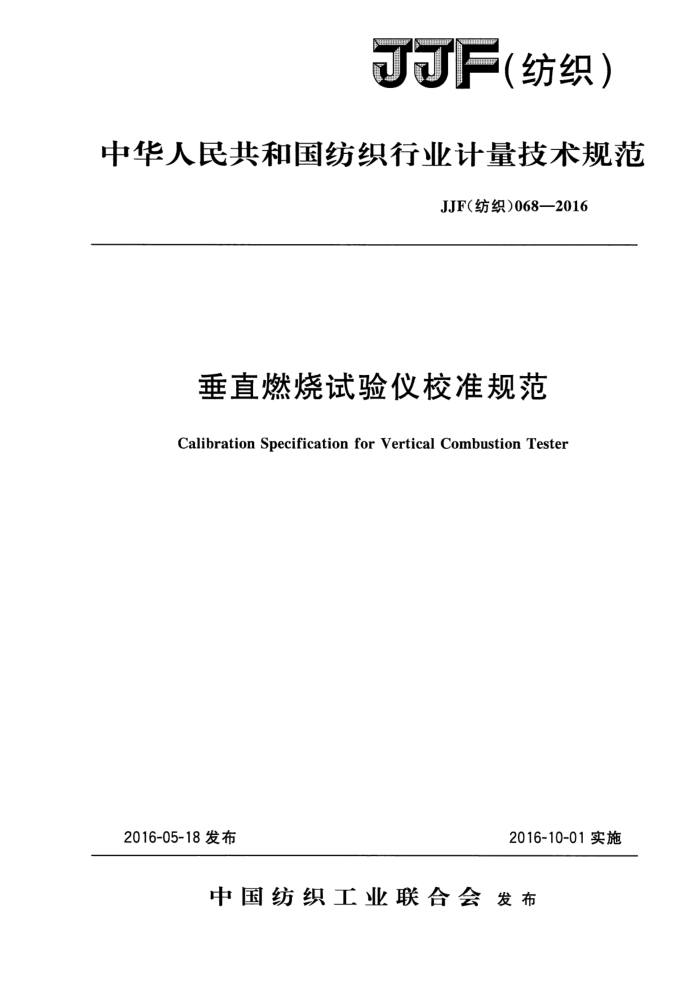

JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织）068一2016
垂直燃烧试验仪校准规范
Calibration Specification for Vertical Combustion Tester
2016-10-01实施
2016-05-18发布
中国纺织工业联合会发布 JJF（纺织）068—2016
垂直燃烧试验仪校准规范 Calibration Specification for Vertical
JJF（纺织)068—2016
Combustion Tester
归口单位：纺织计量技术委员会主要起草单位：国家纺织计量站参加起草单位：南通宏大实验仪器有限公司
滨州市计量测试检定所苏州市纤维检验所温州市大荣纺织仪器有限公司温州方圆仪器有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）068—2016
本规范主要起草人：
王金平（国家纺织计量站）参加起草人：
杨卫林(南通宏大实验仪器有限公司) 王明建（滨州市计量测试检定所）王 涛 (滨州市计量测试检定所) 刘伟 (苏州市纤维检验所) 石志武 （温州市大荣纺织仪器有限公司）汪家俊 （温州方圆仪器有限公司） JJF（纺织）068—2016
目 录
引言
(Ⅲ) (1) (1) (1) (1) (1) (1) .(1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6)
范围 2 引用文件 3 术语 3.1 续燃时间 3. 2 阴燃时间 3. 3 点火时间 4 概述 5 计量特性 5.1 外观及基本状态要求 5.2 安全性 5.3计量性能技术要求 6校准条件 6.1校准环境. 6.2主要标准器及配套设备 7 校准项目和校准方法 7. 1 外观检查 7. 2 电气安全性检查 7. 3 气密性检查 7. 4 箱内尺寸 7. 5 试样夹 7. 6 通风孔、排气孔 7. 7 火焰高度 7. 8 点火器 7. 9 重锤质量 7.10 计时器 8校准结果
1
.
+..
..
.:
.
...
9复核时间间隔附录A 垂直燃烧试验箱校准记录表附录B 垂直燃烧试验仪点火时间测量不确定度评定实例
I JJF（纺织）068—2016
引言
本规范主要依据GB/T5455- 5—2014《纺织品 燃烧性能 垂直方向损毁长度、阴燃和续燃时间的测定》制定。
本规范为首次发布。
II JJF（纺织）068—2016
垂直燃烧试验仪校准规范
1范围
本规范规定了垂直燃烧试验仪的校准方法，适用于首次使用、修理后和使用中的垂直燃烧试验仪的校准。
2引用文件
本规范引用了下列文件： JJF1059.1一2012测量不确定度评定与表示 GB/T5455一2014纺织品燃烧性能垂直方向损毁长度、阴燃和续燃时间的
测定
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
下列术语和定义适用于本规范。 3.1续燃时间afterflametime
在规定的试验条件下，移开点火源后材料持续有焰燃烧的时间，以秒（s）表示。 3.2阴燃时间afterglowtime
在规定的试验条件下，当有焰燃烧终止后，或本为无焰燃烧者，移开点火源后，材料持续无焰燃烧的时间，以秒（s）表示。 3.3点火时间flameapplicationtime
点火源的火焰施加到试样上的时间，以秒（s）表示。
4概述
垂直燃烧仪是用于测量纺织品燃烧性能的专用仪器。用规定的点火器产生的火焰从垂直方向的试样底边中心点火，在规定的点火时间后，测量样品的续燃时间、阴燃时间及试样损毁长度。
5计量特性
5.1外观及基本状态要求
垂直燃烧仪应在适当的位置装有铭牌，铭牌上注明仪器型号、规格、制造厂、产品编号及出厂日期等。
垂直燃烧仪各开关、按键、旋钮应灵活可靠，零部件应紧固无松动，表面光洁匀
1 JJF（纺织）068—2016
净，无碰伤、毛刺、裂纹、漆层或镀层脱落、锈蚀等缺陷。通电状态下，数字显示应笔画齐全，亮度均匀，点火器工作状态良好。 5.2安全性 5.2.1电气安全性
垂直燃烧仪的电气设备应该安全可靠，·电气部分与机座的绝缘电阻≥5MQ，接地线与机座的接地电阻≤12。 5.2.2气密性
气体阀门管路气密性良好，不存在漏气现象，仪器应放在通风橱内。 5.3计量性能技术要求 5.3.1垂直燃烧仪的箱内尺寸：（329士2）mm×（329士2）mm×（767士2）mm，仪器顶部有支架可承挂试样夹，支架侧面有试样夹固定装置，使试样夹与前门垂直并位于中心。 5.3.2垂直燃烧仪试样夹尺寸：由2块外框尺寸为（422士2）mm×（89士2）mm，内框尺寸为（356土2）mm×（51士2）mm的不锈钢板构成。 5.3.3垂直燃烧试验箱两侧下部应有6个直径为（12.5士0.5）mm的均匀排列的通风孔；顶部有16个直径为（12.5士0.5）mm的均匀排列的排气孔，且两侧通风孔应不高于点火器。 5.3.4火焰高度：点火器顶端与焰高指示器最上端高度或火焰测量规的高度为（40土 2）mm，火焰高度可调节且能保持火焰稳定。 5.3.5点火器：管口内径为（11士0.5）mm，管头与垂线成（25士0.5），点火器启动后，管口最高点应位于试样夹底部的中间位置，并与试样夹底部的距离为（17土 1) mm。 5.3.6重锤（含挂钩）质量：5个重锤的质量分别为：54.5g、113.4g、226.8g、 340.2g、453.6g，最大允许误差：土1%。 5.3.7计时器分辨力：不低于0.1S，计时误差应不大于0.5S。启动仪器，当点火器移动到试样夹底部中间位置，点火器开始计时。当点火时间到达设定的时间后，火焰熄灭，并移开点火器，同时续燃时间计时器自动启动。当手动启动阴燃时间计时器时，续燃时间计时器停止，并能显示续燃时间，手动关闭阴燃时间计时器后，计时器能显示阴燃时间。
6校准条件 6.1校准环境 6.1.1校准环境条件：温度为10℃～30℃，相对湿度为30%～80%。 6.1.2电源电压：垂直燃烧仪额定电压为（220士22）V。 6.2主要标准器及配套设备
主要标准器及配套设备见表1。
2 JJF（纺织）068—2016
表1主要标准器及配套设备
准确度等级 0.02mm 0.01 s
序号 1 2 3 4 5 6 7
测量范围 (0~200）mm 0.01 s~1 h (0~500)Mα (0～500)g (0~1000)mm (0~500)mm
标准器名称游标卡尺电子秒表兆欧表电子天平
10级 Ⅲ级 1 mm 1 mm 0. 1° 2.5级
钢直尺
0°~90° (0~200)α
角度尺万用表
校准项目和校准方法
7
7.1 外观检查
外观检查符合5.1，目测检查垂直燃烧仪的铭牌、外观，其结果应符合要求。 7.2电气安全性检查
在垂直燃烧仪未通电的状态下，用万用表测量燃烧仪电源接线端子与其裸露的金属外壳之间的电阻，用兆欧表检查保护接地端子与箱体金属外壳之间的绝缘电阻，其结果应符合5.2的要求。 7.3气密性检查
打开燃烧气体的阀门，检查仪器周围燃烧气体连接管、接口和阀门是否有燃烧气体泄漏现象（可用肥皂水检查），观察气体压力表指示是否有压力或者压力是否稳定，应符合5.2的要求。 7.4箱内尺寸
用钢直尺分别测量垂直燃烧仪的上、下表面的长、宽和箱内高度，结果应符合5.3.1。 7.5试样夹
将试样夹卸下，观察表面应完整无损，将试样夹放在平台上，用钢直尺分别测量其外框和内框的尺寸，结果应符合5.3.2。 7.6通风孔、排气孔
仪器两侧下部各有6个均匀排列的通风孔；上部有16个均匀排列的排气孔，并用游标卡尺测量其内径，取偏差最大值。结果应符合5.3.3的要求。 7.7火焰高度
启动仪器，用点火器点火，火焰高度可调节且能保持火焰稳定；用游标卡尺测量点火器与焰高指示器最上端的距离或者测量其火焰高度测量规的高度，结果应符合5.3.4 的要求。
3 JJF 纺织)
