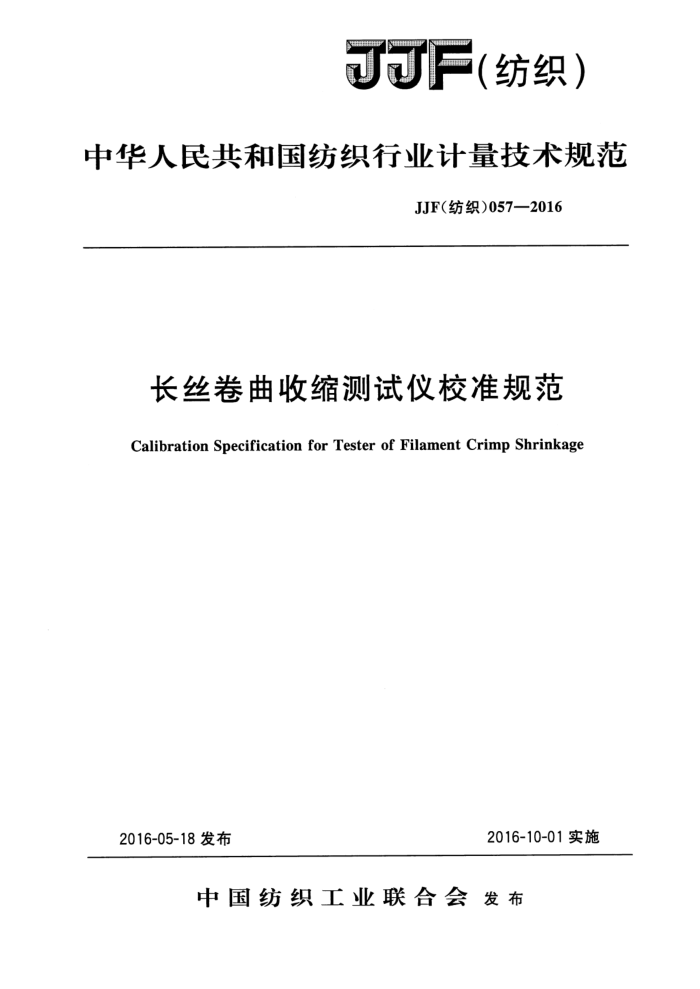

JJF 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）057一2016
长丝卷曲收缩测试仪校准规范
Calibration Specification for Tester of Filament Crimp Shrinkage
2016-10-01实施
2016-05-18 发布
中国纺织工业联合会发布 JJF（纺织)057—2016
长丝卷曲收缩测试仪
校准规范 Calibration Specification for
JJF（纺织)057—2016 代替JJF（纺织)057—2006
Tester of Filament Crimp Shrinkage
归口单位：纺织计量技术委员会主要起草单位：国家纺织计量站
常州市华纺纺织仪器有限公司常州市计量测试技术研究所广州纤维产品检测研究院
参加起草单位：东华大学
滨州市计量测试检定所常州八方力士纺织仪器有限公司张家港市科纺新材料有限公司江苏省纺织产品质量监督检验研究院苏州长风纺织机电科技有限公司
本规范委托纺织计量技术委员会负责解释 JJF纺织）057—2016
本规范主要起草人：
司票泽（国家纺织计量站）孙伟平（常州市华纺纺织仪器有限公司）何建新（常州市计量测试技术研究所）
黎仲明（广州纤维产品检测研究院）
参加起草人：
沈建明（东华大学）徐剑浩（常州八方力士纺织仪器有限公司）王涛（滨州市计量测试检定所）王明建（滨州市计量测试检定所）严旭 (张家港市科纺新材料有限公司) 任光 (江苏省纺织产品质量监督检验研究院）陈锋(常州市华纺纺织仪器有限公司) 曹伟民（苏州长风纺织机电科技有限公司） JJF（纺织)057—2016
目 录
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (4) (4) (5) (6) (7) (8) (9)
引言 1 范围· 2 引用文件 3 术语· 4 概述· 5 计量特性… 6 校准条件· 7 校准项目和校准方法 8 校准结果表达 9 复校时间间隔· 附录A 测长规周长标称值测量和计算方法附录B 校准证书内容附录 C 校准证书内页格式附录D 校准记录格式附录E 不确定度的评定
..
..
....
I JJF(纺织)057—2016
引言
本规范是对JJF（纺织）0572006《卷曲收缩测试仪校准规范》的修订。与 JJF（纺织）057一2006相比，主要的内容变化为：
规范名称作了修改；一增加了引言；对适用范围作了补充，增加了“首次使用”；将“检定”修改为“校准”；增加了引用文件；增加“卷曲收缩率”术语解释； -对概述作了补充，修改了卷曲仪的用途、测试原理，增加了仪器结构； -对计量特性作了补充和修改；修改了校准条件；修改了校准标准器； -对校准项目和方法进行了补充和修改；增加了校准证书内容；增加了校准证书内页格式；将原检定记录表改为校准记录格式，并进行相应修改；增加了不确定度评定，
本规范的历次版本发布情况为： —JF（纺织）057—2006；
-JJG（纺织）068—1998。
I JJF（纺织）057—2016
长丝卷曲收缩测试仪校准规范
1范围
本规范适用于新制造、首次使用、使用中和修理后的长丝卷曲收缩测试仪系列及相同类型长丝卷曲收缩测试仪（以下简称为卷缩仪）的校准。
2引用文件
本规范引用了下列文件： JJF1059.1一2012测量不确定度评定与表示 GB/T6505一2008化学纤维长丝热收缩率试验方法 GB/T6506一2001合成纤维变形丝卷缩性能试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
卷曲收缩率crimpshrinkage 化纤长丝、加弹丝、变形丝经过卷缩显现后，在规定负荷下测得的拉直后的周长与
拉直后又恢复卷曲状态时的周长之差与拉直后的周长的比值。它反映的是化纤长丝、加弹丝、变形丝被拉直后，其卷曲立体结构重新恢复所产生的收缩率。 4概述
卷缩仪用于测试化纤长丝、加弹丝、变形丝的沸水收缩、干热收缩、卷曲收缩率、 卷曲模量和卷曲稳定度。
仪器工作原理：根据试样的线密度施加一定的预加张力，测量绞丝在沸水或干热空气处理前后一定时间里的周长，通过计算获得绞丝的卷曲收缩率、卷曲模量和卷曲稳定度等指标。
仪器结构：机械部分由丝绞架、测长机械手、测力装置（电子天平式：托起丝绞架的电子天平；力值传感器式：力值传感器的测力机械手）组成；电气部分由伺服电机、 计算机、操作软件组成。
5计量特性
5.1外观及基本状态要求 5.1.1卷缩仪应在适当部位装有铭牌，铭牌上应标明型号、产品编号、出厂年月和制造厂名。 5.1.2与卷缩仪配套使用的丝绞架应清洁，预加张力码的挂钩和机械手应无明显影响计量性能的变形、磨损和其他损伤，钢丝不能有松动和弯曲现象。
1 JJF（纺织）057—2016
5.1.3卷缩仪控制系统功能应正确可靠，各执行机构应运转正常，动作准确。 5.1.4气动装置管路无漏气。 5.2电气安全性
仪器各电气部分应安全可靠，电源线与金属机壳之间绝缘电阻应≥5MQ，接地线与金属机壳之间接地电阻应≤12。 5.3计量性能要求 5.3.1负荷示值：土5%。 5.3.2负荷加载时间：（10士1）S。 5.3.3周长测量 5.3.3.1示值误差：±2mm。 5.3.3.2重复性：≤1mm。 6 校准条件 6.1 环境条件
a）温度：（20士10）℃； b）湿度：≤85%RH； c）电源：AC（220～240）V，频率50Hz; d）其他条件：卷缩仪应安放在水平地基上，周围环境清洁，无明显振动，无强电
磁场干扰，无腐蚀性介质作用。 6.2校准的标准器及其他检具
本规范使用校准的标准器及其他检具见表1。
表1标准器及检具
序号 1 2 3 4 5 6
名称力值磁码秒表兆欧表万用表钢直尺游标卡尺
量程规格 (2.5~5000)cN
准确度等级 0. 3%
MPE：±0.1s
0.1 s~1 h (0~500）MQ500V
10级 ±0.01%
(0~100）0 1000mm 500mm
MPE：±0.2mm
±0.02mm
7 校准项目和校准方法
7.1 外观及基本状态校准
对卷缩仪进行外观、功能检查，其结果应符合5.1的要求。 7.2电气安全性校准
用兆欧表测量绝缘电阻，用万用表测量接地电阻，结果应符合5.2的要求。 7.3计量性能校准 2 JJF（纺织）057—2016
7.3.1负荷示值校准
电子天平式：为便于读取负荷示值，先将仪器抽屉面板拆下，然后将丝绞架放在仪器的抽屉上，并推人仪器，将丝绞架驱动装置拉出并固定，以便使该驱动装置上的 “O”型环与丝绞架保持脱离状态。先将电子天平清零，再分别将2.5cN、25cN、 125cN、500cN、2500cN、5000cN力值磁码吊挂在丝绞架挂勾上，读取天平的显示值，并记录。
力值传感器式：接通卷缩仪电源和气源，取出丝绞架，进人卷缩仪测力控制程序，分别将2.5cN、25cN、125cN、500cN、2500cN、5000cN力值码吊挂在力值传感器的测力机械手上，待显示值稳定后依次记录。
每挡负荷均重复测量三次，计算三次测量结果的平均值，按式（1）计算其相对误差，其结果应符合5.3.1的要求。
F=F×100% F
(1)
8=
式中： ——负荷示值误差； F一力值码标称力值，cN； F一三次测量结果平均值，cN。
7.3.2负荷加载时间校准
a）用缝纫纱线系出一个周长范围为（600～1000）mm的纱圈，悬挂在丝绞架的上、下挂钩上，把丝绞架置于仪器的抽屉上面。
b）设定加载时间为10s，采用适当的加载速度和加载力值（如25cN）操作卷缩仪，当机械手接触到下挂钩平面的瞬间用秒表开始计时，脱离下挂钩平面的瞬间停止计时，记录负荷加载时间。
c）重复测量三次，以三次测量结果的平均值作为负荷加载时间的测量值，负荷加载时间设定值与测量值之差应符合5.3.2的要求。 7.3.3周长测量校准
a）选用较短的测长规，用游标卡尺按照附录A中的方法测量，计算得到测长规的周长标称值L。。
b）将测长规悬挂在丝绞架的上、下挂钩上，然后将抽屉轻轻推进仪器。 c）设定卷缩仪加载力值为25cN，加载时间为10s和适当的加载速度，启动测试
程序，观察并记录卷缩仪示值。
d）不改变测长规的挂放位置，按照c）步骤重复测量三次。 e）以三次测量结果的平均值作为卷缩仪长度示值，卷缩仪长度示值与测长规周长
标称值L。之差即为卷缩仪周长测量示值误差，其结果应符合5.3.3.1的要求。
f）重复测量三次卷缩仪长度示值中的最大值与最小值之差（即三次测量值的极差）即为卷缩仪周长测量重复性，其结果应符合5.3.3.2的要求。
g）换用较长的测长规，重复以上步骤。
3 JJF 纺织）
