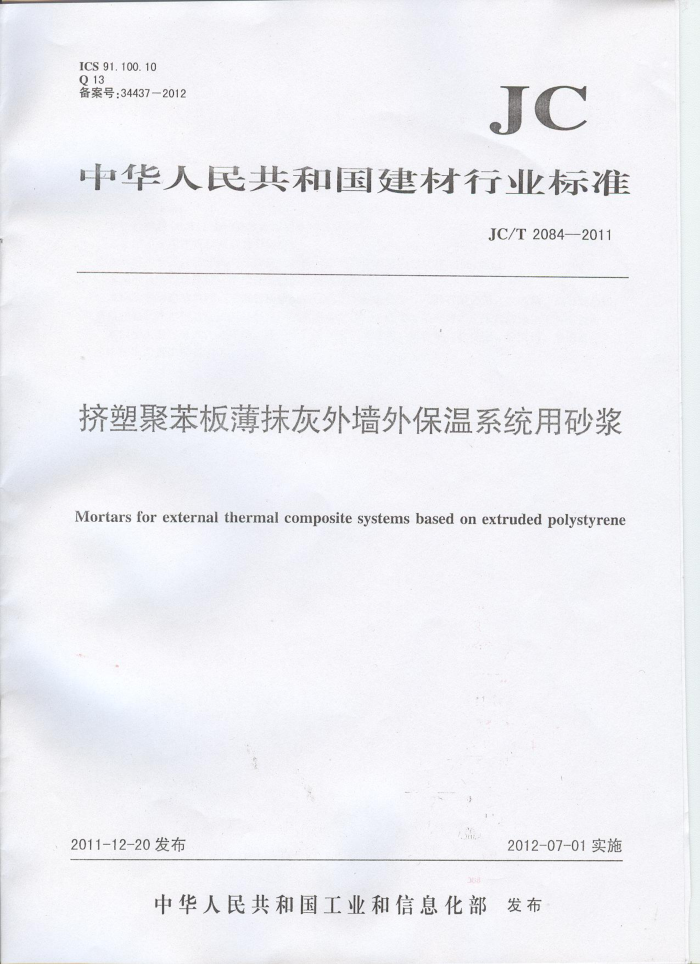

ICS 91.100.10 Q13 备案号：34437—2012
JC
中华人民共和国建材行业标准
JC/T2084—2011
挤塑聚苯板薄抹灰外墙外保温系统用砂浆
Mortars for external thermal composite systems based on extruded polystyrene
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部 发布 JC/T2084—2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会（SAC/TC195）归口。 本标准负责起草单位：中国建筑材料检验认证中心。 本标准参加起草单位：上海曹杨建筑粘合剂厂、陶氏化学（中国）有限公司、汉高粘合剂有限公司、
北京格林豪斯建材制造有限责任公司、欧文斯科宁（中国）投资有限公司、广东自然涂化工有限公司。
本标准主要起草人：乔亚玲、张丹武、张慧丽、汪晓明、周意琳、徐良骥、徐凯讯、李伯贤。 本标准为首次发布。 JC/T2084—2011
挤塑聚苯板薄抹灰外墙外保温系统用砂浆
1 范围
本标准规定了挤塑聚苯板薄抹灰外墙外保温系统用砂浆的术语和定义、分类和标记、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建筑物挤塑聚苯板薄抹灰外墙外保温系统用粘结砂浆、抹面砂浆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引月文件！ 其最新版本（包括所有的修改单）适用于本文件。
GB/T9779-2005 复层建筑涂料 GB/T 10801.2- 002 绝热用挤塑聚苯乙烯泡沫塑料（XPS） JC/T547-2005 盗墙地砖胶粘剂 JC/T681 行月 式 泥胶砂搅拌机 JC/T841—2007 碱玻璃纤维网布 JGJ63混凝 主用水标准
0
3术语和定义
下列术语和定义用下本文件。
3. 1
挤塑聚苯板薄抹灰外墙外保温系统 external thermal composite systemsbased on extruded polystyrene
置于建筑物外墙外侧的保温及饰面系 由挤塑聚苯板和/或配套用养面剂、粘结砂浆、锚栓、抹面砂浆、耐碱网格布及饰面层等产品组成。 3.2
界面剂 primer 涂布于挤塑聚苯板表面，用于增强粘结砂浆或抹面砂浆与挤塑聚苯板粘结力的材料。
4分类和标记
4.1分类 4.1.1产品按组分分为单组分砂浆（代号S）和双组分砂浆（代号D)。 4.1.2产品按使用部位分为粘结砂浆（代号A）和抹面砂浆（代号P） 4.2标记
挤塑聚苯板薄抹灰外墙外保温系统用砂浆按产品名称、组分、使用部位、标准编号顺序标记。 JC/T2084—2011
示例：单组分粘结砂浆标记为：
粘结砂浆SAJC/T2084-2011
5一般要求
5.1本标准包括的产品不应对人体、生物和环境造成有害的影响，涉及与使用有关的安全与环保问题应符合我国相关标准和规范的规定。 5.2本标准所涉及的挤塑聚苯板和/或界面剂由供应商提供，并注明相关信息（如生产商、产品型号、 密度等）。
6技术要求
6.1外观
粉料应均匀、无结块：液料经搅拌后应呈均匀状态，无结块、凝聚现象。 6.2物理力学性能 6.2.1粘结砂浆
粘结砂浆的物理力学性能应符合表1的要求。
表1粘结砂浆物理力学性能指标项 目
指标 0.6 0.4 0.20 0.20
标准试验条件
拉伸粘结强度/MPa （与混凝土板）拉伸粘结强度/MPa （与挤塑聚苯板）可操作时间/h 6.2.2抹面砂浆
M V
浸水后标准试验条件浸水后
M
2
抹面砂浆的物理力学性能应符合表2的要求。
表2抹面砂浆物理力学性能指标项 目
指标 0.20 0.20 0.20 2 2.0 无裂纹 1000 无环形裂纹
标准试验条件浸水后冻融循环后
拉伸粘结强度/MPa （与挤塑聚苯板）
A
可操作时间/h 横向变形/mm 初期干燥抗裂性吸水量（浸水24h）/（g/m）抗冲击（3J重力势能）
V V
≤
当吸水量不大于500g/m，无须进行冻融循环后的拉伸粘结强度测试。 2 JC/T2084—2011
7试验方法
7. 1 标准试验条件
标准试验条件为：温度（23土2）℃，相对湿度（50土5）%，试验区的循环风速小于0.2m/s。 7.2试验材料 7.2.1试验材料的处理
所用试验材料应在标准试验条件下放置至少24h 7.2.2 试验基材 7.2.2.1混凝土板
混凝土板应符合JC/T647-2005附录A的要求。 7.2.2.2挤塑聚苯板
挤塑聚米板由供应商提供，其性能应符合GB/T10801.2—2002的规定， 试验前宜经过陈化28d。 7.2.2.3耐碱玻璃纤维网格布
耐碱玻璃纤维网格 布应符合JC/T841-2007的规定，单位面积质量为161g/m+170g/m。 7.2.2.4试验基材尺寸及数量
0
试验基材尺寸及 数量符合表3的要求。
表3 试验基材的尺寸及数量
ool
数量个 1 1 1 1 1 1
试验基材混凝土板混凝土板混凝 上板挤塑聚苯板挤塑聚苯板挤塑聚苯板挤塑聚苯板挤塑聚茉板挤塑聚苯板挤塑聚苯板挤塑聚苯板挤塑聚苯板耐碱玻纤网格布挤塑聚苯板耐碱玻纤网格布
mm
标准试验条件浸水后可操作时间标准试验条件
400×200k40 400×206×40 400×200×40 40g×200×25 400×200×25 400×200×25 400×200×25 400×200×25 400×200×25 400×200×25 200×200×25 220×220×25 200×200 220×220×50 200×200
拉伸精结强厚（与混凝土板）
粘结砂浆
拉伸粘结强度（与挤塑聚苯板）
浸水后可操作时间标准试验条件浸水后冻融循环后可操作时间
1
拉伸粘结强度（与挤塑聚苯板）
1
I 1 1
抹面砂浆
初期干燥抗开裂性
2 2 8 8
吸水量
抗冲击
3
