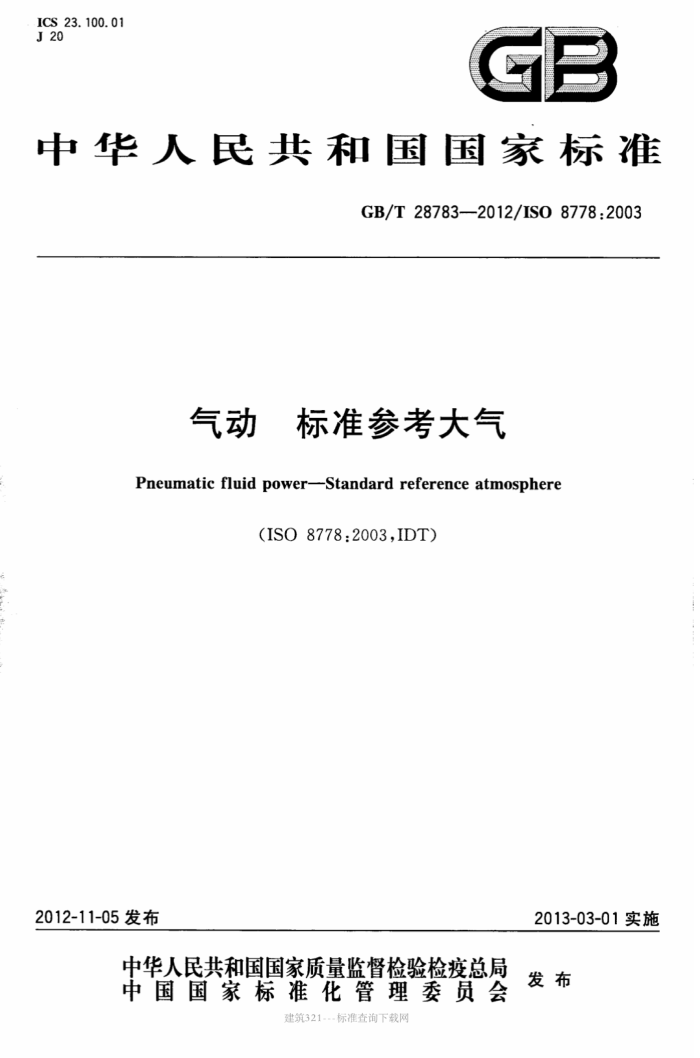

ICS 23.100.01 J 20
GB
中华人民共和国国家标准
GB/T28783—2012/IS08778:2003
气动 标准参考大气
Pneumatic fluid power--Standard reference atmosphere
(ISO8778:2003,IDT)
2013-03-01实施
2012-11-05发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
建筑321---标准查询网 GB/T28783—2012/IS08778:2003
引言
在气动系统中，动力是通过回路中的压缩气体来传递和控制的。当使用压缩气体的气动元件、设备或系统表示其特性时，需要有一个标准参考大气，以便在不同气压条件下得到的数据可以进行比较。
一
建筑321---标准查询网 GB/T28783—2012/ISO8778:2003
气动标准参考大气
1范围
本标准确定了一个标准大气参考值，用于在气动技术中表示元件和系统的性能数据。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO5598流体传动系统及元件词汇（Fluidpowersystemsandcomponents—Vocabulary）
3术语和定义
ISO5598界定的以及下列术语和定义适用于本文件。
3. 1
大气atmosphere 由温度、相对湿度、气压中的一个或者几个定义的环境条件。
3.2
参考大气referenceatmosphere 通过适当的换算因子可以把在其他大气下确定的条件与其关联起来的大气。 注1：术语“其他大气”可以指加压或者真空条件。 注2：参见附录A中关于另一种参考大气的讨论。 标准参考大气standardreferencdatmosphere 气压接近于海平面大气压，温度为典型的室温，相对湿度被任意确定的大气。
3. 3
4标准参考大气
4.1标准参考大气的定义见表1。
表1标准参考大气的定义
气压 100 kPa(1 bar)
温度 20 ℃
相对湿度 65%
4.2当以自由气体状态来表示气体的量值时，用缩略语ANR(标准参考大气)加括号表示，它应置于单位而不是数值之后，如：
q=xm/s(ANR)
标注说明
5
当选择遵守本标准时，建议在检验报告、产品样本和销售文件中采用以下说明： “标准参考大气符合GB/T28783—2012/ISO8778：2003。”
1
建筑321---标准查询网 GB/T28783—2012/ISO8778:2003
附录A （资料性附录）
其他参考大气和湿度、密度的测定
A.1简介
本附录给出另外可选择的两种参考大气。此外，给出了计算湿度和密度的方程。
A.2可选择的两种参考大气的描述和应用
I
A.2.1转换参考大气
转换参考大气：气压是海平面的大气压，其气温是典型的室温，计算相对湿度使其等于进行转换所处条件下的湿度（见表A.1）。转换参考大气用于气压换算和密度计算被认为是最精确的。 A.2.2工程参考大气
工程参考大气：为了换算方便将气压数值取为整数，其气温是典型的室温，相对湿度假设为0%。 工程参考大气的最典型的应用是在湿度被忽略的情况下。
A.3两种参考大气的规范
转换参考大气和工程参考大气定义如表A.1所示。
表A.1转换参考大气和工程参考大气的定义
参考大气类型转换参考大气 (ACR-RH%) 工程参考大气
气压 760mmHg绝对
温度 20 ℃
相对湿度等于转换开始时所处条件的湿度
100.96kPa(1.0096bar)
1
20 ℃
0%
100 kPa(1 bar)
(AER) 数值100.96是采用20℃水银的密度，从760mmHg换算过来的。
A.4在大气条件下等价相对湿度和密度的确定
A.4.1符号和常量
在大气条件下，下列符号和常量用来确定等价相对湿度和密度。 注：所有的气压为绝对值。
大气气压；压缩状态下的气压；大气温度下的水蒸气的饱和压强；
po p1 Pso
2
建筑321---标准查询网 GB/T28783—2012/ISO8778:2003
B.3相对湿度
通常，水蒸气和空气的混合气体的气压是两种混合物的气压总和：
砸合=干燥空气十P水蒸气
使用上面给出的符号和常量，在压缩状态和大气压条件下，方程可以写成式（B.1）：
.(B.1 )
pal=pwl和aopowo
根据相对湿度的定义（在压缩状态和大气压条件下）：
Φ=wl/sl和Φo=wo/so
水蒸气的分压可以用式(B.2)表示：
...(B.2)
l二s和wo=
假设没有水蒸气冷凝，那么在压缩状态和大气条件下的湿度相同，方程为：
Pw Mw = Pwo Mw paM. pao M,
把式(B.1)和式(B.2)代人上式，求得$。：
(o/)(/s)
.(B.3)
如果没有冷凝的假设不成立，那么上面的结果将会大于100%，这表示计算无效，在这种情况，相对湿度确定为100%。
B.4密度
大气条件下，混合气体的密度由两部分组成，状态方程分别为：
PaoV=mR.T。和pwwoV=mwRwT。
混合气体的总质量等于每个分量之和：
+moV 和孚
PaoV R,T。 RwT。
= po = RTRT Puvo
Pao
m=m,十mw
把式(B.1)和式(B.2)代人上式可以得到：
p。_P( 1_
po=R.T。 T。R-R
(B. 4 )
最后，把压缩状态的相对湿度表达式(B.3)代入上式得到：
R一→(会)(会)(R-)
.(B.5)
Po= R,T。
R
B.5误差分析
方程（B.5)给出混合气体在大气条件下的密度，如果在大气条件下用任意的相对湿度值，评估误差的定义为：
偏差(100)==(100)= ( 2) (100)
百分比误差
准确值
po
Po
根据方程（B.4)大气条件下任意相对湿度下混合气体的密度是：
-() (R () (1- 1-→(会)(1-是)
po: P。
1 R..
R,T。
把上式代入方程（B.5），可以得到误差公式：
R, R.
1 -
百分比误差：
(100)
.(B. 6)
R.
力，
5
