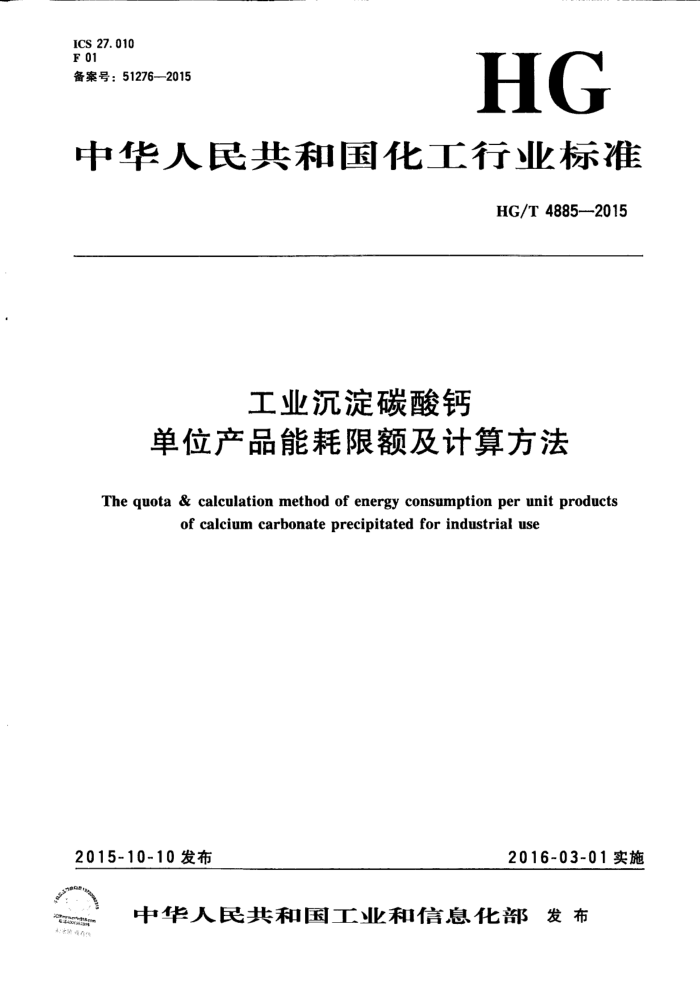

ICS 27. 010 F 01 备案号：51276—2015
HG
中华人民共和国化工行业标准
HG/T 48852015
工业沉淀碳酸钙
单位产品能耗限额及计算方法
The quota & calculation method of energy consumption per unit products
of calcium carbonate precipitated for industrial use
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布
31800
4, / HG/T4885—2015
前言
本标准依据GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会无机化T.分技术委员会（SAC/TC63/SC1）归口。 本标准起草单位：浙江雪峰碳酸钙有限公司、江苏常州碳酸钙有限公司、常山县鑫峰胶体碳酸钙
有限责任公司、东南新材料股份有限公司、建德市宏兴钙业有限责任公司、广西碳酸钙产业化.工程院（有限公司）、中海油天津化工研究设计院。
*
本标准主要起草人：沈兴楠、黄海平、胡水有、张有祥、周建红、童张法、陆思伟、王莹、张东明、吴荣忠、巫锡海、翁志华、黄映恒、官建国、苏辉芳。
.
1 HG/T4885—2015
工业沉淀碳酸钙单位产品能耗限额及计算方法
1范圃
本标准规定了工业沉淀碳酸钙单位产品能耗的术语和定义、能耗限额要求、统计范围及统计方法、计算方法、节能管理与措施。
本标准适用于工业沉淀碳酸钙生产企业。本标准不适用微细级、纳米级及苛化法碳酸钙生产企业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2589一2008综合能耗计算通则 GB/T12497 三相异步电动机经济运行 GB/T13462 ：电力变压器经济运行 GB/T13469 离心泵、混流泵、轴流泵与旋涡泵系统经济运行 GB/T13470 通风机系统经济运行 GB17167用能单位能源计量器具配备和管理通则 GB/T17954 T业锅炉经济运行 GB18613 3中小型三相异步电动机能效限定值及能效等级 GB/T19065电加热锅炉系统经济运行 GB19153 容积式空气压缩机能效限定值及能效等级 GB 19761 通风机能效限定值及能效等级 GB19762 清水离心泵能效限定值及节能评价值 GB20052 三相配电变压器能效限定值及能效等级
3术语和定义
下列术语和定义适用于本文件。
3. 1
工业沉淀碳酸钙生产系统theproduction systemofcalciumcarbonateprecipitatedforindustrialuse 从石灰石出库开始，到成品人库（含产品包装、贮运以及成品库用能）为止的包括石灰石搬烧、
生石灰消化、石灰水碳酸化、沉降和过滤、干燥和粉碎等组成完整的.工艺过程和设备。 3. 2
辅助生产系统theproductionassistantsystem 为生产系统工艺装置配置的工艺过程、设施和设备，其中包括动力、供电、机修、供水、供气、
采暖、制冷、仪表、物料输送和厂内原料场地设施以及安全、环保装置。
1 HG/T 4885--2015
3. 3
附属生产系统theproductionaccessorysystem 为生产系统配置的生产指挥系统（厂部）以及厂区内为生产服务的部门和单位，其中包括办公
室、操作室、休息室、更衣室、洗浴室、中控分析、成品检验、修旧利废、滤布清理回收等设施。 3. 4
工业沉淀碳酸钙生产界区theproductionareaofcalciumcarbonateprecipitatedforindustrialuse 从石灰石、煤、电等原料和能源经计量进人石灰石库、煤库、生产工序开始到成品工业沉淀碳酸
钙计量人库和辅助生产系统的整个工业沉淀碳酸钙产品生产过程。由生产系统工艺装置、辅助生产系统和附属生产系统三部分用能组成。 3. 5
工业沉淀碳酸钙产品综合能耗thecomprehensiveenergyconsumptionofcalciumcarbonatepre cipitated for industrial use
统计报告期内工业沉淀碳酸钙生产过程中的生产系统以及按规定分摊到该产品中的辅助生产系统和附属生产系统的各种能源消耗量与损失量的总和，不包括基建、技改等项目能源消耗、生产界区内回收利用和向外输出的能源量。 3. 6
工业沉淀碳酸钙单位产品综合能耗thecomprehensiveenergyconsumptionforperunitproductof calcium carbonate precipitated for industrial use
统计报告期内工业沉淀碳酸钙产品的综合能耗与同期工业沉淀碳酸钙产品产量的比值。
4能耗限额要求
4.1现有工业沉淀碳酸钙产品生产企业单位产品能耗限额限定值
现有工业沉淀碳酸钙产品生产企业单位产品能耗限额限定值应符合表1的规定。
表1碳酸钙生产企业工业沉淀碳酸钙单位产品能耗限额限定值产品沉降体积VS/（ml/g)
综合能耗/(kgce/t)
≤210 ≤220 ≤225
VS<2.4 2.4≤VS<2.8 VS≥2.8
4.2新建碳酸钙生产企业工业沉淀碳酸钙单位产品能耗限额准入值
新建碳酸钙生产企业T业沉淀碳酸钙单位产品能耗限额准人值应符合表2的规定。
表2新建碳酸钙生产企业工业沉淀碳酸钙单位产品能耗限额准入值
综合能耗/(kgce/t)
产品沉降体积VS/（mL/g）
≤190 ≤200 ≤205
VS<2.4 2.4≤VS<2.8 VS≥2.8
2 HG/T 4885--2015
4.3碳酸钙生产企业工业沉淀碳酸钙单位产品能耗限额先进值
工业沉淀碳酸钙生产企业应通过节能技术改造和加强节能管理来达到表3中的能耗限额先进值。
表3碳酸钙生产企业工业沉淀碳酸钙单位产品能耗限额先进值产品沉降体积VS/(mL/g)
综合能耗/(kgce/t)
≤165 ≤175 ≤180
VS<2. 4 2.4≤VS<2.8 VS≥2.8
5统计范围及统计方法
5.1统计范围 5.1.1工.业沉淀碳酸钙产品能耗应包括T.业沉淀碳酸钙生产界区内实际消耗的一次能源和二次能源，以及未包括在工业沉淀碳酸钙生产界区内按消耗比例法或产值分配法分摊到工业沉淀碳酸钙产品中的辅助生产系统、附属生产系统的实际消耗的能源。不包括基建、技改等项目建设消耗的能源和生产界区外的生活用能。 5.1.2生产中耗能工质（如新水、软化水、氧气、乙炔、压缩空气等）所消耗的能源属于综合能耗种类，能源及能耗工质在生产界区内储存、转换及分配供应（包括外销）中的损耗应计人综合能耗。 5.1.3回收利用T业沉淀碳酸钙生产界区内产生的余热、余能及化学反应热。不计人能源消耗量中。 供界区外装置回收利用的，应按其实际回收的能量从本界区内能耗中扣除。 5.1.4工业沉淀碳酸钙生产所必需的安全、环保措施消耗的能量，应计入工业沉淀碳酸钙产品能耗。 5.1.5大修、库损及不合格产品等消耗的能量，应按月分摊。 5.1.6能耗量的统计、核算应包括各个生产环节和系统，既不应重复，又不应漏计。 5.2统计方法 5.2.1企业应配备符合GB17167要求的能源计量器具，并对报告期内的能耗量和产品产量进行测量统计。 5.2.2各种能源有实测条件的按实测值计算；没有实测条件的按GB/T2589一2008附录A和附录B 进行折算。
6计算方法
工业沉淀碳酸钙产品综合能耗计算应符合GB/T2589-2008的规定。
6.1产品综合能耗计算
工业沉淀碳酸钙产品综合能耗按公式（1）计算：
E=(eik:)
(1)
i1
式中： E—.T.业沉淀碳酸钙产品综合能耗的数值，单位为千克标准煤（kgce）；
3 HG/T4885-—2015
e:—工业沉淀碳酸钙产品生产过程中消耗的第i种能源实物量的数值，单位为千克（kg)；：一一.工业沉淀碳酸钙产品生产过程中消耗的第i种能源折算标准煤的系数的数值，单位为千克
标准煤每千克（kgce/kg）；
n——.T.业沉淀碳酸钙产品生产过程中消耗的能源品种数量。 6.2单位产品综合能耗计算
工业沉淀碳酸钙单位产品综合能耗按公式（2）计算：
E
e=p
(2)
式中： e一工业沉淀碳酸钙单位产品综合能耗的数值，单位为千克标准煤每吨（kgce/t)； E——.T业沉淀碳酸钙产品综合能耗的数值，单位为千克标准煤（kgce)； P一报告期内工业沉淀碳酸钙产品产量的数值，单位为吨（t）。
7节能管理与措施
7.1节能基础管理 7.1.1企业应定期对生产中单位产品消耗的燃料量和用电量进行考核，并把考核指标分解落实到各基层部门，建立用能责任制度。 7.1.2企业应按要求建立能耗统计体系，建立能耗测试数据、能耗计算和考核结果的文件档案，并对文件进行受控管理。 7.1.3企业应根据GB17167的要求配备能源计量器具，并建立能源计量管理制度。 7.2耗能设备管理 7.2.1企业使用的电动机系统、泵系统、通风机系统、容积式空气压缩机、电力变压器、工业锅炉、 电加热锅炉等通用耗能设备应符合GB/T12497、GB/T13462、GB/T13469、GB/T13470、 GB19153、GB/T17954、GB/T19065的要求，达到经济运行的状态。 7.2.2新建及改、扩建企业所用的中小型三相异步电动机、容积式空气压缩机、通风机、清水离心泵、三相配电变压器等通用耗能设备应达到GB18613、GB19153、GB19761、GB19762、 GB20052的要求。 7.3生产过程 7.3.1碳酸钙企业在工业沉淀碳酸钙的各生产环节中，应采取有效措施，保证生产系统正常、连续和稳定运行，提高系统运转率，实现优质、低耗和清洁生产。 7.3.2企业在生产过程中，应加强设备的日常维护工作，防止出现设备意外停机、经常开停设备的情况。
4 8 /OH
中华人民共和国化工行业标准工业沉淀碳酸钙
单位产品能耗限额及计算方法
HG/T48852015 出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政缩码100011) 北京科印技术咨询服务公司海淀数码印剧分部 880mm×1230mm1/16印张%字数13.2下字
2016年1月北京第1版第1次印刷
书号：155025·2119
购书咨询：010-64518888 售后服务：010-64518899 网址：http：//www.cip.com.cn
凡购买本书， 如有缺损质基间题，本社销售中心负责调换。
定价：12.00元
版权所有 违者必究
