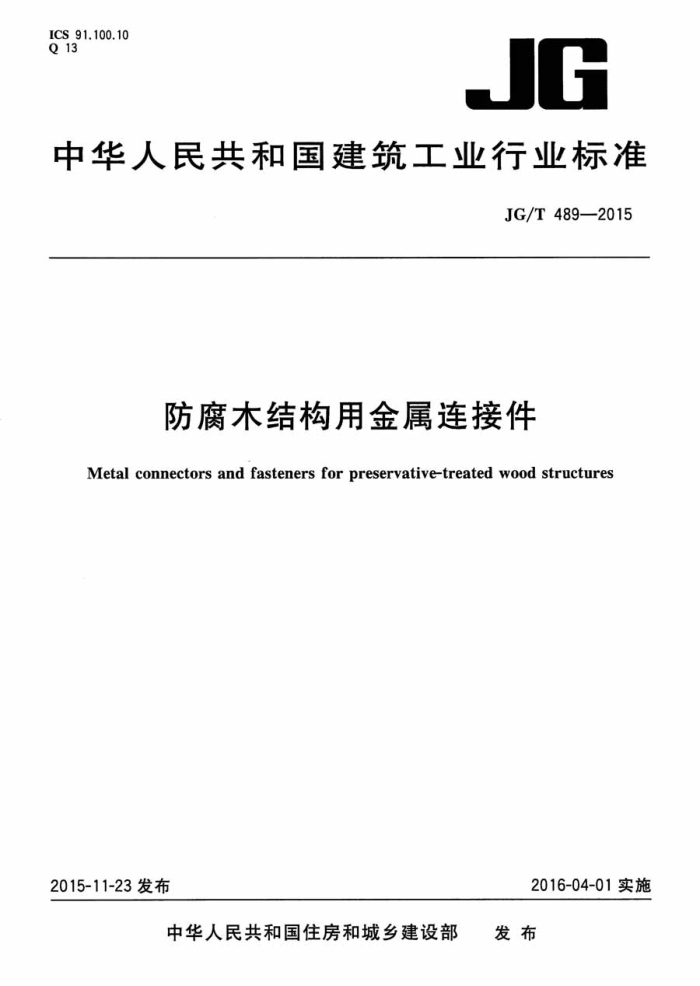

ICS 91.100.10 Q13
JG
中华人民共和国建筑工业行业标准
JG/T489—2015
防腐木结构用金属连接件
Metal connectors and fasteners for preservative-treated wood structures
2016-04-01实施
2015-11-23发布
中华人民共和国住房和城乡建设部 发布 JG/T489—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑结构标准化技术委员会归口。 本标准负责起草单位：木材节约发展中心、中国物流与采购联合会木材与木制品质量监督检验测试
中心。
本标准参加起草单位：中国木材保护工业协会、中国木材与木制品流通协会防腐专业委员会、厦门固捷五金制品有限公司、浙江海悦景观工程有限公司。
本标准主要起草人：唐镇忠、喻酒秋、陶以明、李国路、刘兴财、马守华、威士龙、张少芳、沈长生党文杰、韩玉杰、张文强、张贝。
I JG/T489—2015
防腐木结构用金属莲接件
1范围
本标准规定了应用于防腐木结构的金属连接件的术语和定义、分类、一般规定、要求、检验方法、检验规则、标志、包装、运输和贮存。
本标准适用于防腐木结构中使用的金属连接件的生产和检测，其他防腐竹结构等可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T222钢的成品化学成分允许偏差 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T700碳素结构钢 GB/T701低碳钢热轧圆盘条 GB/T1591低合金高强度结构钢 GB/T2518连续热镀锌钢板及钢带 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3098紧固件机械性能 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母（ISO4759-1：2000，IDT） GB/T3103.3 紧固件公差平垫圈（ISO4759-3：2000,IDT） GB/T3280不锈钢冷轧钢板和钢带 GB/T4232冷顶锻用不锈钢丝 GB/T4237 不锈钢热轧钢板和钢带 GB/T4354 优质碳素钢热轧盘条 GB/T4956 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法（ISO2178：1982，IDT） GB/T5779 紧固件表面缺陷 GB/T13825 金属覆盖层黑色金属材料热镀锌层 单位面积质量称量法（ISO1460：1992，
IDT)
GB/T13912 2金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法 GB/T13914—2002冲压件尺寸公差 GB/T13916一2013冲压件形状和位置未注公差 GB/T27551：金属材料焊缝破环性试验断裂试验 GB27704钢钉 YB/T5294 一般用途低碳钢丝
3术语和定义
下列术语和定义适用于本文件。
1 JG/T489—2015
3.1
金属连接件metalconnectorandfastener 固定、连接、支承木构件的金属件，包括连接件和紧固件。
3.2
连接件connector 用于防腐木结构中木构件之间、木构件与基础之间连接的金属件。如齿板、连接钢板、梁托等金
属件。 3.3
紧固件fastener 将两个或两个以上防腐木结构部件固定在一起的金属件。如螺栓、螺钉、铆钉、圆钢钉等。
4分类
4.1按功能不同，分为连接件和紧固件。 4.2按材质不同，分为碳素结构钢、低合金高强度结构钢和不锈钢。 4.3按表面处理方式不同，分为无表面处理、电镀锌、热浸镀锌和防锈涂料涂覆。
5一般规定
5.1材料 5.1.1连接件可采用碳素结构钢（Q235）、低合金高强度结构钢（Q345）、电镀锌钢板、热浸镀锌钢板和不锈钢等。材质应分别符合GB/T700、GB/T1591、GB/T2518、GB/T3280和GB/T4237的规定。 5.1.2紧固件可采用符合GB/T701、YB/T5294、GB/T4354或GB/T4232的规定或优于上述标准的材料。 5.1.3所用钢材应有产品质量合格证书和化学成分证书，成分偏差应符合GB/T222的规定。 5.1.4 焊接成型的连接件所用焊条应与被焊母体材料相符。 5.1.5不锈钢金属连接件宜使用304、316及以上材质。 5.2 选用 5.2.1 金属连接件的防腐蚀处理方式应根据不同的使用条件及环境选用，并符合表1的规定。
表1不同使用环境分类对金属连接件耐腐蚀性的要求
腐蚀危险等级
使用分类
使用条件及环境
典型用途
金属连接件要求
在室内干燥环境中使用，且不接触 建筑内部及装饰、
碳素结构钢、低合金高强度结构钢、电镀锌、热浸镀锌、不锈钢碳素结构钢、低合金高强度结构
C1
低
家具
土壤，避免气候和水分的影响在室内环境中使用，且不接触土
C2 壤，有时受潮湿和水分的影响，避 建筑内部及装饰、家 低 钢、电镀锌、热浸镀锌、不锈钢
具、地下室、卫生间
免气候的影响
中 热浸镀锌、不锈钢
2 JG/T489—2015
表1 (续)
腐蚀危险等级
使用分类
典型用途
使用条件及环境
金属连接件要求
在室外环境中使用，但不接触土
C3,1 壤，暴露在各种气候中，包括淋湿， 户外家具、（建筑）外 中
热浸镀锌、不锈钢
表面有油漆等保护，避免直接暴露 门窗在雨水中在室外环境中使用，但不接触土 （平台、步道、栈道）
C3.2 壤，暴露在各种气候中，包括淋湿， 的甲板、户外家具、 中 热浸镀锌、不锈钢
表面无保护，避免长期浸泡在水中 （建筑）外门窗在室外环境中使用，且接触土壤或
C4.1 浸在淡水中，暴露在各种气候中， 围栏支柱、支架、木
屋基础、冷却水塔、 高 热浸镀锌、不锈钢电杆、矿柱（坑木）
且与地面接触或长期浸泡在淡水中在室外环境中使用，且接触土壤或浸在淡水中，暴露在各种气候中， （淡水）码头护木、桩且与地面接触或长期浸泡在淡水 木、矿柱（坑木）中。难于更换或关键结构部件
高 热浸镀锌、不锈钢
C4.2
海水（威水）码头护木、桩木、木质船舶
C5
高 不锈钢
长期浸泡在海水（咸水)中
注1：在C4.2使用条件及环境下，热浸镀锌金属连接件的镀层重量不应低于565g/m。 注2：在C5使用条件及环境下，不锈钢金属连接件应选用316及以上。 注3：当使用条件及环境的金属腐蚀性不确定时，宜选用不锈钢金属连接件，注4：可在金属连接件与防腐木构件之间增加耐腐蚀的衬垫物，如塑料、橡胶、石英、聚乙烯、尼龙或者沥青等。
5.2.2金属连接件的防腐蚀处理方式尚应根据不同防腐剂种类选用。含铜的水载型防腐剂处理的木构件应选用热浸镀锌、不锈钢金属连接件。 5.2.3连接件应与相同材质的紧固件配套使用。 5.2.4在特殊环境或露天环境中使用镀锌金属连接板时，应在金属连接件上涂刷一层防锈涂料，如环氧聚酰胺底漆（SSPC-paint22）、煤焦油-环氧树脂聚酰胺黑漆或深红底漆（SSPC-paint16）、乙烯基丁缩醛铬酸锌盐化合物底漆（SSPC-paint27）和常温使用的沥青砂胶漆（厚涂型SSPC-paint12）。 5.3加工 5.3.1原材料板厚不大于3mm的连接件，宜采用冲压成形。 5.3.2焊接成型的连接件，焊缝质量不应低于3级。
6要求
6.1尺寸和允许偏差 6.1.1金属连接件的长度和宽度应与公称尺寸的差值在一1mm～十2mm或者一1%～十2%的范围内，以较大者为准，测量精度为0.5mm；厚度应与原材料要求的公差一致；直径与公称尺寸的差值应在士2.5%的范围内，测量精度为0.01mm。
