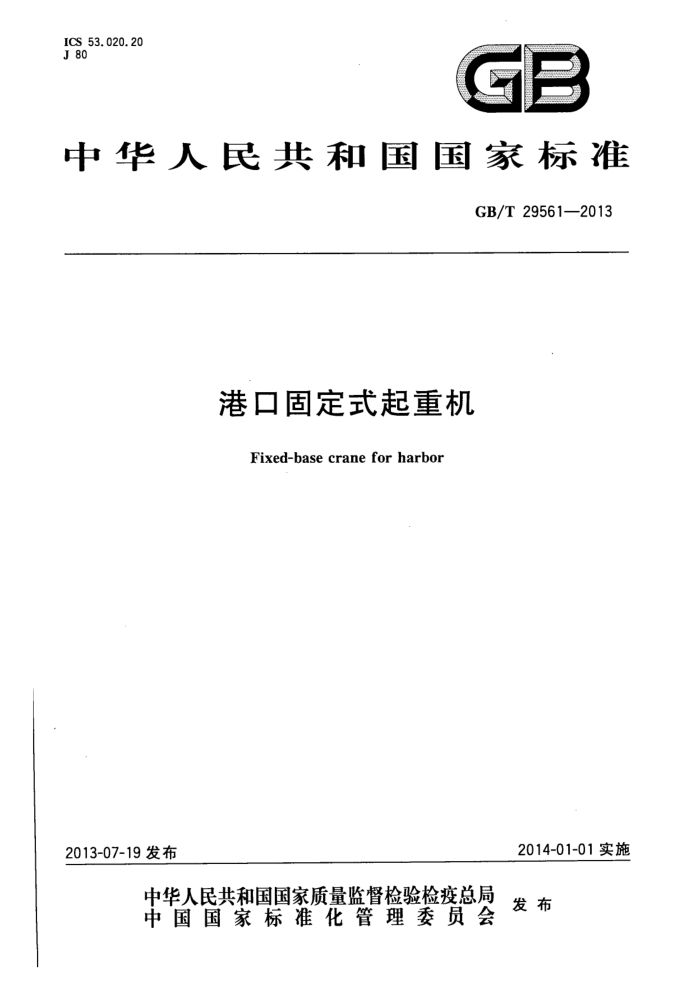

ICS 53.020.20 J 80
GB
中华人民共和国国家标准
GB/T29561—2013
港口固定式起重机
Fixed-basecraneforharbor
2014-01-01实施
2013-07-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 29561—2013
目 次
前言 1范围 2 规范性引用文件 3术语和定义 4型式分类与基本参数 5技术要求 6试验方法 7 检验规则 8标志、包装、运输、贮存附录A（资料性附录） 试验测试数据记录表
-
.
21 23 24 27 GB/T 29561—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会(SAC/TC227)归口。 本标准负责起草单位：上海振华重工（集团）股份有限公司、北京起重运输机械设计研究院、国家起
重运输机械质量监督检验中心。
本标准参加起草单位：大连华锐重工集团股份有限公司。 本标准主要起草人：王资、林卫国、吴富生、崔振元、周洁、俞静华、胡卓辉、王玥、徐冬、申小强。
- GB/T29561—2013
港口固定式起重机
1范围
本标准规定了额定起重量为3.2t～100t的港口固定式起重机的术语和定义、型式分类与基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准主要适用于内河港口露天作业的固定式起重机（以下简称“起重机”），其取物装置为吊钩、集装箱吊具、抓斗或起重电磁铁（电磁吸盘），或同时利用其中两种或三种。
对于额定起重量大于100t的固定式起重机和其他环境下使用的固定式起重机，可参照使用。 本标准不适用于下列作业环境下使用的起重机：
易燃易爆、可燃性气体、粉尘及有腐蚀性气体环境（盐雾除外）；核辐射环境、有毒气体环境；吊运熔融或炽热金属的环境。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T324焊缝符号表示法 GB755一2008旋转电机定额和性能 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T 1228 钢结构用高强度大六角头螺栓 GB/T 1229 钢结构用高强度大六角螺母
GB/T 1230 钢结构用高强度垫圈 GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1413 系列1集装箱分类、尺寸和额定质量 GB/T 1591 低合金高强度结构钢 GB/T 1801 产品几何技术规范（GPS) 极限与配合 公差带和配合的选择 GB 2893 安全色 GB/T 3077 合金结构钢 GB/T3098.1—2010 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.2-2000 紧固件机械性能 螺母粗牙螺纹 GB/T3220 集装箱吊具 GB/T3323 金属熔化焊焊接接头射线照相 GB/T3632 钢结构用扭剪型高强度螺栓连接副 GB/T 3766 液压系统通用技术条件 GB/T3811—2008起重机设计规范 GB/T4026 人机界面标志标识的基本和安全规则 设备端子和导体终端的标识 GB 4208 外壳防护等级（IP代码）
1 GB/T29561—2013
GB/T4323 弹性套柱销联轴器 GB/T4842 氩 GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T5118 热强钢焊条 GB5226.2一2002机械安全机械电气设备第32部分：起重机械技术条件 GB/T5293 3埋弧焊用碳钢焊丝和焊剂 GB/T5905 起重机试验规范和程序 GB6067.1一2010起重机械安全规程第1部分：总则 GB/T6974.1 起重机术语第1部分：通用术语 GB/T6974.10起重机械名词术语门座起重机 GB7251.1低压成套开关设备和控制设备第1部分：型式试验和部分型式试验 ：成套设备 GB/T7935液压元件通用技术条件 GB/T8110 ）气体保护电弧焊用碳钢、低合金钢焊丝 GB8918重要用途钢丝绳 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286 色漆和清漆漆膜的划格试验 GB/T10051.1—2010~10051.12—2010起重吊钩 GB/T10095（所有部分）圆柱齿轮精度制 GB/T12470埋弧焊用低合金钢焊丝和焊剂 GB12602起重机械超载保护装置 GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB14048.1—20061 低压开关设备和控制设备第1部分：总则 GB/T14406-2011 通用门式起重机 GB15052 起重机安全标志和危险图形符号 总则 GB/T17908 起重机和起重机械技术性能和验收文件 GB/T19418 钢的弧焊接头缺陷质量分级指南 GB/T 20118 般用途钢丝绳 GB/T20303.1 起重机司机室第1部分：总则 GB/T20303.4 起重机司机室第4部分：臂架式起重机 GB/T21457 起重机和相关设备试验中参数的测量精度要求 GB/T21971 YZD系列起重用多速三相异步电动机技术条件 GB/T21972.1 起重及冶金用变频调速三相异步电动机技术条件第1部分：YZP系列起重及冶
金用变频调速三相异步电动机
GB/T22414起重机速度和时间参数的测量 GB/T24809.1起重机对机构的要求第1部分：总则 GB/T24809.4起重机对机构的要求第4部分：臂架起重机 GB/T24810.4 起重机 限制器和指示器第4部分：臂架起重机 GB/T24811.1—2009 起重机和起重机械钢丝绳选择第1部分：总则 GB/T26103.1-2010 GICL型鼓形齿式联轴器 GB/T26103.3—2010 GCLD型鼓形齿式联轴器
2 GB/T 29561—2013
GB/T27546一2011起重机械滑轮 GB/T29560—2013 门座起重机 GB50010—2010 混凝土结构设计规范 GB50171-2012 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50205 钢结构工程施工质量验收规范 HG/T2537 焊接用二氧化碳 JB/T2300 回转支承 JB/T5870 YZR系列起重及冶金用中型高压绕线转子三相异步电动机技术条件 JB/T 5901 十字轴万向联轴器 JB/T 6061 无损检测焊缝磁粉检测 JB/T6062 无损检测焊缝渗透检测 JB/T 6406 电力液压鼓式制动器 JB/T7017 起重机用液压缓冲器 JB/T 7019 盘式制动器制动盘 JB/T 7020 电力液压盘式制动器 JB/T7076 YEZS系列起重用双速锥形转子制动三相异步电动机技术条件 JB/T 7077 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件 JB/T7078 YZRF、YZRG系列起重及冶金用强追迫通风型绕线转子三相制异步电动机技术条件 JB/T 7842 YZR-Z系列起重专用绕线转子三相异步电动机技术条件 JB/T 8110.1 起重机弹簧缓冲器 JB/T8110.2 起重机橡胶缓冲器
JB/T8437 起重机械无线遥控装置 JB/T 8854.2 GⅡCL型、GⅡCLZ型鼓形齿式联轴器 JB/T8905.1 起重机用三支点减速器 JB/T8905.2 起重机用底座式减速器 JB/T 8905.3 起重机用立式减速器 JB/T 8905.4 起重机用套装减速器 JB/T 8955 YZR2系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T 9003 起重机三合一减速器 JB/T10104 YZ系列起重及冶金用三相异步电动机技术条件 JB/T10105 YZR系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T10360 YZ2系列起重及冶金用三相异步电动机技术条件 JB/T10559 起重机械无损检测 钢焊缝超声检测 JB/T10603 电力液压推动器 JB/T10730 直流起重电磁铁 JB/T10816 起重机用底座式硬齿面减速器 JB/T10817 起重机用三支点硬齿面减速器 JB/T10833 起重机用聚氨酯缓冲器 JGJ82钢结构高强度螺栓连接技术规程 JT/T733—2008 港口机械钢结构表面防腐涂层技术条件
3 GB/T29561—2013
3术语和定义
GB/T6974.1及GB/T6974.10界定的以及下列术语和定义适用于本文件。
3.1
固定式臂架起重机 fixed-basejibcrane 固定在基础或其他静止不动的基座上的臂架起重机。
型式分类与基本参数
4
4.1 典型起重机型式分类 4.1.1 起重机按取物装置分为：
a) 吊钩式起重机； b) 抓斗式起重机； c) 电磁式起重机； d) 集装箱起重机； e) 两用起重机（电磁十抓斗、吊钩十抓斗或吊钩十电磁）； f) 三用起重机（吊钩十可卸的起重电磁铁及可卸的马达抓斗）。
4.1.2 起重机按操纵方式分为：
a) 司机室操纵起重机（司机室内联动台或控制器操作）； b) 无线遥控操纵起重机（采用遥控器<按键或摇杆式>操作）；
多点操纵起重机（采用司机室和遥控器分别操作）。
c)
4.1.3 3常用的起重机型式如图1、图2、图3和图4所示。
图1 GB/T29561—2013
图2
图3
