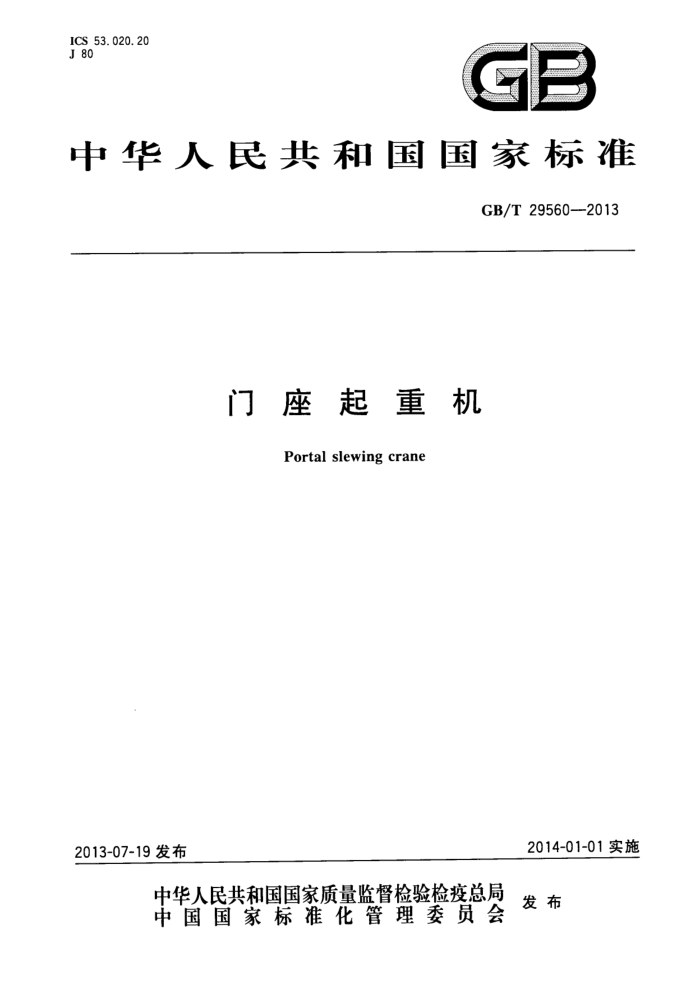

中华人民共和国国家标准
GB/T 29560-2013
门座起重机
Portal slewing crane
2014-01-01实施
2013-07-19发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T29560—2013
目 次
前言
范围规范性引用文件术语和定义型式分类和基本参数 5 技术要求…. 6 试验方法.
1 2 3
4
10 29 33 34 37 43
检验规则标志、包装、运输及贮存.
8
附录A（规范性附录） 门座起重机轨道公差和车轮公差附录B（资料性附录） 试验测试数据记录表… GB/T29560—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国起重机械标准化技术委员会（SAC/TC227)归口。 本标准负责起草单位：上海振华重工（集团）股份有限公司、北京起重运输机械设计研究院、国家起
重运输机械质量监督检验中心。
本标准参加起草单位：大连华锐重工集团股份有限公司、大连博瑞重工有限公司、江苏华澄重工有限公司、江苏港益重工股份有限公司、青岛港（集团)有限公司港机厂、南通中远重工有限公司、天津港股份有限公司。
本标准主要起草人：杨帆、林卫国、周崎、崔振元、俞静华、刘元利、张明海、谢种、胡卓辉、徐冬、申小强、 黄涛、张庆财、刘会议、易应强。
I GB/T29560—2013
门座起重机
1范围
本标准规定了额定起重量为3.2t～500t的门座起重机（以下简称“起重机")的术语和定义、型式分类和基本参数、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于以下场所中工作的门座起重机：
a) 港口件杂货、散货、集装箱、成套设备等货物装卸作业用港口门座起重机； b) 船厂和船坞在修、造船时，结构分段拼装和机电设备安装等作业用船厂门座起重机； c) 水利电力工程中混凝土吊运、浇筑、水工金属结构件吊装及火力发电工程中机电设备安装等作
业用水利电力门座起重机。
对于额定起重量大于500t的门座起重机以及其他类似场所使用的门座起重机，可参照使用。 本标准不适用于在下列环境中工作的起重机：
易燃易爆、可燃性粉尘、可燃性气体及腐蚀性气体（盐雾除外)环境；核辐射、有毒气体环境；
-
一吊运熔融或炽热金属的环境。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T324焊缝符号表示法 GB755—2008旋转电机定额和性能 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T 985.2 埋弧焊的推荐坡口 GB/T1184 形状和位置公差未注公差值 GB/T1228 钢结构用高强度大六角头螺栓 GB/T1229 钢结构用高强度大六角螺母 GB/T1230 钢结构用高强度垫圈 GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 1413 系列1集装箱分类、尺寸和额定质量 GB/T1800.2 产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴极限偏
差表
GB/T1801 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB2893 安全色 GB/T3220 集装箱吊具 GB/T3323 金属熔化焊焊接接头射线照相 GB/T 3632 钢结构用扭剪型高强度螺栓连接副 GB/T 3766 液压系统通用技术条件 GB/T3811—2008 ：起重机设计规范 GB/T 4026 人机界面标志标识的基本和安全规则 1设备端子和导体终端的标识
1 GB/T29560—2013
GB4208 外壳防护等级（IP代码） GB/T4323弹性套柱销联轴器 GB/T4842氩 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T 5117 非合金钢及细晶粒钢焊条 GB/T5118 热强钢焊条 GB5226.2一2002机械安全机械电气设备第32部分：起重机械技术条件 GB/T5293 埋弧焊用碳钢焊丝和焊剂 GB/T 5905 起重机试验规范和程序 GB/T 5972 起重机钢丝绳保养、维护、安装、检验和报废 GB/T 5975 钢丝用压板 GB6067.1-2010起重机械安全规程 第1部分：总则 GB/T6974.1走 起重机术语第1部分：通用术语 GB/T6974.10起重机械名词术语门座起重机 GB7251.1 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验 金成套设备 GB/T7935液压元件通用技术条件 GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝 GB8918重要用途钢丝绳 GB/T8923.1涂涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材
表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286色漆和清漆漆膜的划格试验 GB/T10051.1~10051.12—2010起重吊钩 GB/T10095（所有部分）圆柱齿轮精度制 GB/T10183.1-2010起重机车轮及大车和小车轨道公差 第1部分：总则 GB/T12470埋弧焊用低合金钢焊丝和焊剂 GB12602起重机械超载保护装置 GB/T13306 6标牌 GB/T13384 机电产品包装通用技术条件 GB14048.1—2006 低压开关设备和控制设备第1部分：总则 GB/T14406—2011 1通用门式起重机 GB15052起重机安全标志和危险图形符号总则 GB/T17908 8起重机和起重机械技术性能和验收文件 GB/T19418 8钢的弧焊接头缺陷质量分级指南 GB/T 20118 一般用途钢丝绳 GB20237 起重冶金和屏蔽电机安全要求 GB/T20303.1起重机司机室第1部分：总则 GB/T20303.4起重机司机室第4部分：臂架起重机 GB/T21457-2008起重机和相关设备试验中参数的测量精度要求 GB/T21971YZD系列起重用多速三相异步电动机技术条件 GB/T21972.1起重及冶金用变频调速三相异步电动机技术条件第1部分：YZP系列起重及冶
金用变频调速三相异步电动机
GB/T22414起重机速度和时间参数的测量 GB/T22415起重机对试验载荷的要求
2 GB/T29560—2013
GB/T 24809.1 起重机 对机构的要求 第1部分：总则 GB/T 24809.4 起重机 对机构的要求 第4部分：臂架起重机 GB/T 24810.4 起重机 限制器和指示器第4部分：臂架起重机 GB/T24811.12009 起重机和起重机械 钢丝绳选择 第1部分：总则 GB/T26103.1 GⅡCL型鼓形齿式联轴器 GB/T 26103.3 GCLD型鼓形齿式联轴器 GB/T27546 起重机械 滑轮 GB50171—2012 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB 50205 钢结构工程施工质量验收规范 HG/T2537 焊接用二氧化碳 JB/T2300 回转支承 JB/T 5870 YZR系列起重及冶金用中型高压绕线转子三相异步电动机技术条件 JB/T 5901 十字轴万向联轴器 JB/T 6061 无损检测 焊缝磁粉检测 JB/T 6062 无损检测焊缝渗透检测 JB/T 6392 起重机车轮 JB/T6406 电力液压鼓式制动器 JB/T 7017 起重机用液压缓冲器 JB/T7019 盘式制动器制动盘 JB/T7020 电力液压盘式制动器 JB/T 7076 YEZS系列起重用双速锥形转子制动三相异步电动机技术条件 JB/T 7077 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件 JB/T 7078 YZRF、YZRG系列起重及冶金用强追通风型绕线转子三相制异步电动机技术条件 JB/T 7685 电磁鼓式制动器 JB/T 7842 YZR-Z系列起重专用绕线转子三相异步电动机 技术条件 JB/T 8110.1 起重机弹簧缓冲器 JB/T 8110.2 起重机橡胶缓冲器 JB/T 8854.2 GICL型、GICLZ型鼓形齿式联轴器 JB/T8905.1 起重机用三支点减速器 JB/T 8905.2 起重机用底座式减速器 JB/T8905.3 起重机用立式减速器 JB/T 8905.4 起重机用套装减速器 JB/T 8955 YZR2系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T 9003 起重机三合一减速器 JB/T 9006 起重机卷筒 JB/T10104 YZ系列起重及冶金用三相异步电动机技术条件 JB/T10105 YZR系列起重及冶金用绕线转子三相异步电动机技术条件 JB/T10360 YZ2系列起重及冶金用三相异步电动机技术条件 JB/T10559 起重机械无损检测钢焊缝超声检测 JB/T10730 直流起重电磁铁 JB/T10816 起重机用底座式硬齿面减速器 JB/T10817 起重机用三支点硬齿面减速器 JB/T10833 起重机用聚氨酯缓冲器
3 GB/T29560—2013
JB/T10837建筑施工机械与设备三排柱式回转支承 JB/T10838建筑施工机械与设备单排交叉滚柱（锥)式回转支承 JB/T10839建筑施工机械与设备单排球式回转支承 JGJ82钢结构高强度螺栓连接技术规程 ISO11629：2004起重机起重机及其部件质量的测量
3术语和定义
GB/T6974.1及GB/T6974.10界定的术语和定义适用于本文件。
4型式分类和基本参数
4. 1 典型型式分类 4. 1. 1 按照臂架结构型式分为
刚性拉杆式组合臂架式门座起重机（图1、图2、图3）； b) 柔性拉索式组合臂架式门座起重机（图4)；
a)
单臂架式门座起重机（图5、图6）。
)
图1刚性拉杆式组合臂架门座起重机 GB/T 29560—2013
图2刚性拉杆式组合臂架门座起重机
图3刚性拉杆式组合臂架门座起重机
