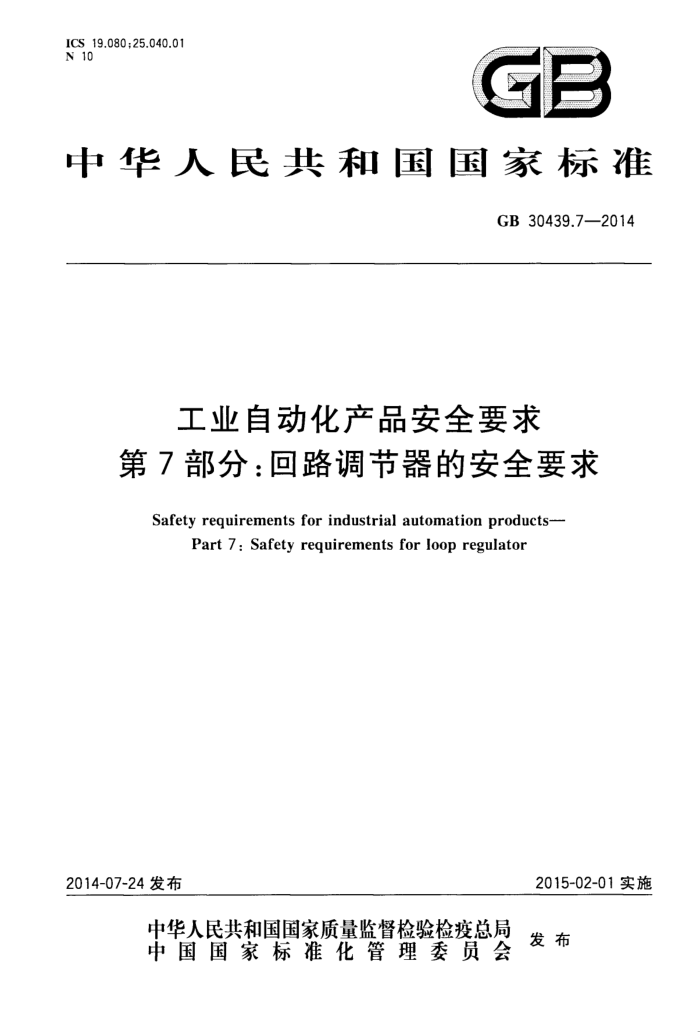

ICS 19.080;25.040.01 N 10
GB
中华人民共和国国家标准
GB30439.7—2014
工业自动化产品安全要求
第7部分：回路调节器的安全要求
Safety requirements for industrial automation products-
Part 7: Safety requirements for loop regulator
2015-02-01实施
2014-07-24发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准工业自动化产品安全要求
第7部分：回路调节器的安全要求
GB 30439.72014
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：（010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张3.5 字数91千字 2014年10月第一版2014年10月第一次印刷
号：155066·1-50183 定价 48.00元如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB30439.7—2014
10回路调节器的温度限值和耐热 10.1对防灼伤的表面温度限值 10.2 绕组的温度 10.3 其他温度的测量 10.4 温度试验的实施 10.5 耐热 11防流体危险 11.1 概述 11.2 电池电解液 12防辐射（包括激光源）、声压力和超声压力 13对释放的气体、爆炸和内爆的防护... 13.1电池和电池的充电 14元器件 14.1 概述 14.2 高完善性元器件 14.3 印制线路板 14.4 用作瞬态过压限制装置的电路和元器件 14.5 电源变压器 14.6 熔断器座附录A（规范性附录） 接触电流的测量电路附录B（规范性附录） 标准试验指附录C（规范性附录） 电气间隙和爬电距离的测量附录D（规范性附录） 其间规定绝缘要求的零部件附录E（规范性附录） 污染等级的降低附录F（规范性附录） 例行试验
30 30 31
3
31 31
32 32 3.3 33 33 33 33 33 34 34 34 34 35 36 39 41 44 47
48
图1 单-故障条件下瞬时可触及电压的短时最大持续时间[见6.3.2a)］图2正常条件和单一故障条件下充电电容量限值图3 使用钢球的撞击试验图4 说明防止火焰蔓延要求的流程图图5 挡板图6 结构要符合9.3.2b)1)规定的外壳底部的区域图7 球压试验装置图A.1 频率小于或等于1MHz的交流和直流测量电路· 图A.2 频率小于或等于100Hz的正弦交流和直流测量电路图A.3 电灼伤电流测量电路图A.4 潮湿接触电流的测量电路图 B.1 刚性试验指（GB/T16842一2008的试具11）图 B.2 铰接式试验指(GB/T16842--2008的试具B) I
14 15 26 27 28 29 32 36 37 37 38 39 40 GB 30439.7—2014
图C.1电气间隙和爬电距离测量方法的例子图D.la)～d) 危险带电电路与正常条件下不超过6.3.2限值且具有可触及零部件的外部端子的
41
电路之间的防护
44
图D.le)h） 危险带电电路与正常条件下不超过6.3.2限值且具有外部端子的其他电路之间的
防护 .
45
图D.2a)和b）不与其他可触及零部件相连的可触及件对内部危险带电电路的防护图D.2c)和d） 正常条件下不超过6.3.2限值的次级电路的可触及端子对初级危险带电电路的
45
防护.
45
图 D.3 两个危险带电电路的外部可触及端子的防护
46
表1 符号表 2 螺钉组件的拧紧扭矩表3 电网电源电路的电气间隙和爬电距离表4 由电网电源供电的电路的电气间隙表5 基本绝缘的试验电压表6外壳底部允许的开孔表 7 最大可获得电流值的限值表8 过流保护装置表9正常条件下的表面温度限值表10 绕组绝缘材料的温度表11 脉冲承受电压... 表12 脉冲发生器的输出阻抗. 表 C.1 污染登记表表E.1 通过采用附加防护使内部环境污染等级的降低
10 17 20 21 22 28 29 30 30 31 34 34 41 47 GB30439.7-2014
前言
GB30439的本部分的全部技术内容为强制性。 GB30439《工业自动化产品安全要求》分为如下18个部分：
第1部分：总则；第2部分：压力/差压变送器的安全要求；第3部分：温度变送器的安全要求；第4部分：控制阀的安全要求；第5部分：流量计的安全要求；第6部分：电磁阀的安全要求；第7部分：回路调节器的安全要求；第8部分：电动执行机构的安全要求；第9部分：数字显示仪表的安全要求；第10部分：记录仪表的安全要求；第11部分：可编程序控制器的安全要求；第12部分：雷达物位计和超声物位计的安全要求；第13部分：磁致伸缩液位计的安全要求；第14部分：仪表电源的安全要求；第15部分：工业过程测量和控制用信号配电、隔离、转换、报警处理单元的安全要求；第16部分：差压流量计的安全要求；第17部分：超声流量仪表的安全要求；第18部分：压力仪表辅助装置的安全要求。
本部分为GB30439的第7部分。 本部分按照GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）、全国测量、控制和实验室电
器设备安全标准化技术委员会（SAC/TC338)归口。
本部分起草单位：福建上润精密仪器有限公司、北京金立石仪表科技有限公司、杭州盘古自动化系统有限公司、西南大学、重庆宇通系统软件有限公司、南京优倍电气有限公司、北京远东仪表有限公司、 福州福光百特自动化设备有限公司、中山市东崎电气有限公司、福建澳泰自动化设备有限公司、福建顺昌虹润精密仪器有限公司、厦门宇电自动化科技有限公司、浙江伦特机电有限公司、厦门安东电子有限公司、安徽蓝德集团股份有限公司、北京维盛新仪科技有限公司。
本部分主要起草人：邹崇、戈剑、宫长勇、郭豪杰、刘枫、黄伟、赵亦欣、岳周、冯伟、董健、王悦、 祁剑峰、周松明、倪晖、下坚斌、周宇、曹炳养、吴加伦、肖国专、股成楼、张宝春。
V GB 30439.7—2014
工业自动化产品安全要求第7部分：回路调节器的安全要求
1范围
GB30439的本部分规定了工业自动化产品中回路调节器的防电击和电灼伤、防机械危险、防火焰从回路调节器内向外蔓延、防过高温、防流体和流体压力的影响、爆炸和内爆的安全内容。
本部分不包括与安全无关的设备的功能、性能或其他特性、运输包装的有效性、电磁兼容（EMC)要求、功能安全、对爆炸环境的防护措施、维修（修理）、维修（修理）人员的防护。本部分规定的产品不适用于腐蚀性环境。
如果要将回路调节器产品用于其他环境（例如楼宇、医疗等），则回路调节器产品还必须满足适用于相应环境的特殊要求、标准及安装准则。
本部分适用于工业生产流程中，信号为电信号，在室内使用，电源电压300V以下且有控制输出信号的调节仪表。
本部分不适用于与传感器一体、输人信号为物理量的设备（如：双金属温度控制器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1633—2000热塑性塑料维卡软化温度（VST)的测定（idtISO306：1994） GB/T3098.1—2010紧固件机械性能螺栓、螺钉和螺柱（ISO898-1：2009，MOD） GB/T3098.3—2000紧固件机械性能紧定螺钉idtISO898-5：1998) GB/T4207--2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法
(IEC 60112:1979,IDT)
GB4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010-1：
2001,IDT)
GB/T5465.2一2008电气设备用图形符号第2部分：图形符号（IEC60417DB：2007，IDT) GB/T7354—2003局部放电测量（IEC60270：2000，IDT) GB8898—2001音频、视频及类似电子设备安全要求（eqvIEC60065：1998） GB 9364.1-1997 小型熔断器第1部分：小型熔断器定义和小型熔断体通用要求（idtIEC
60127-1:1988)
GB9364.2—1997 小型熔断器第2部分：管状熔断体（idtIEC60127-2：1989） GB9364.3—1997 小型熔断器 第3部分：超小型熔断体（idtIEC60127-3：1988） GB9364.4-2006小型熔断器第4部分：通用模件熔断体（IEC60127-4：1996，IDT） GB14048.1-2006 低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD） GB14048.3-2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合
电器（IEC60947-3：2005,IDT)
GB/T11020一2005固体非金属材料暴露在火焰源时的燃烧性试验方法清单（IEC60707:1999，IDT）
L GB 30439.7—2014
GB/T11021-2007电气绝缘耐热性分级（IEC60085：2004，IDT) GB/T12113—2003接触电流和保护导体电流的测量方法（IEC60990：1999，IDT) GB/T16273.1一2008设备用图形符号第1部分：通用符号（ISO7000：2004，NEQ） GB/T16842—2008外壳对人和设备的防护检验用试具（IEC61032：1997，IDT） GB/T16927（所有部分）高电压试验技术[IEC60060（所有部分）] GB/T16935.3一2005低压系统内设备的绝缘配合第3部分：利用涂层、罐封和模压进行防污
保护（IEC60664-3：2003，IDT）
IEC60027-3：2002电工技术用文字符号第3部分：对数和有关量及其单位（Lettersymbolsto be used in electrical technology - Part 3: logarithmic and related quantities, and their units)
3术语和定义
GB4793.1界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB4793.1 中的某些术语和定义。
除另有规定外，“电压”值和“电流”值均指交流、直流，或者合成的电压或电流的有效值。 3.1设备和设备的类别 3.1.1
固定式设备 fixedequipment 固定在支撑件上的或需另外固定在特定位置上的设备。 [GB4793.1—2007,定义3.1.1]
3.1.2
永久性连接式设备 permanentlyconnectedequipment 只有用工具才能断开的永久性连接方法与电源电气连接的设备。
3.2零部件和附件 3.2.1
端子terminal 为使装置（设备）与外部导体相连而提供的一种元件。[IEV151-01-03，修订版］注：端子可以含有个或几个接触件，因此该术语也包括插座、连接器等。
3.2.2
功能接地端子 functionalearthterminal 用来直接与测量电路或控制电路的某一点，或者直接与某个屏蔽部分进行电气连接的，而且预定还
要用来为安全目的以外的任何功能目的接地的端子。
注：对测量设备，该端子常被称为测量接地端子。 3.2.3
保护导体端子 protectiveconductorterminal 为安全目的而与设备的导电零部件相连接的，而且预定还要与外部保护接地系统相连接的端子。
3.2.4
外壳 enclosure 防止设备受到某些外部影响和防止从任何方向直接接触而提供的零部件。 ［GB4793.1—2007,定义3.2.4]
3.2.5
挡板barrier 防止从任何正常接近的方向直接接触而提供的零部件。 2
