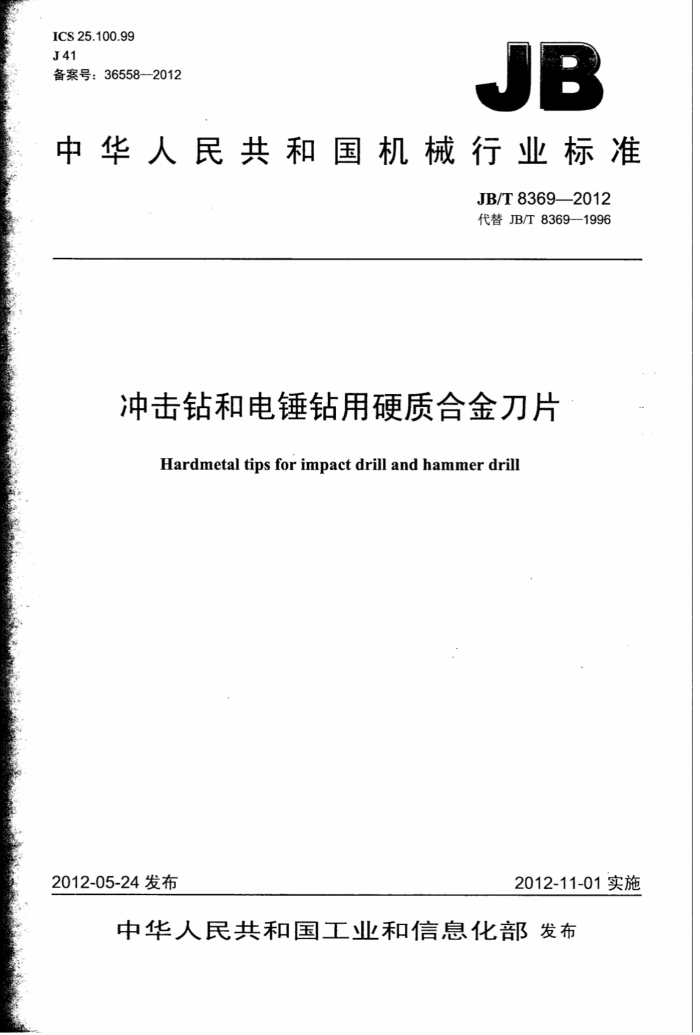

ICS25.100.99 J41 备案号：36558-2012
JB
中华人民共和国机械行业标准
JB/T83692012 代替JB/T8369--1996
冲击钻和电锤钻用硬质合金刀片
Hardmetal tips for impact drill and hammer drill
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
冲击钻和电锤钻用硬质合金刀片
JB/T8369-2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm*0.5印张-15千字 2012年11月第1版第1次印刷：
定价：12.00元
*
书号：15111：10655 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
建筑321---标准查询网 www.jz321.net JB/T8369--2012
目 次
前言范围
-
1 2
规范性引用文件 3 型式和尺寸 4 技术条件 4.1尺寸和位置公差.. 4.2材料和硬度... 4.3外观和表面粗糙度 5检验规则与试验方法.. 6标志、包装、运输和贮存表1冲击钻用硬质合金刀片尺寸表2电锤钻用硬质合金刀片尺寸 JB/T8369-2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8369—1996《冲击钻和电锤钻用硬质合金刀片》，与JB/T8369-1996相比主要技术
变化如下：
在规范性引用文件一章中，将“YB883-77硬质合金矿山、地质工具制品”标准改为“GB/T 18376.2硬质合金牌号：第2部分：地质、矿山工具用硬质合金牌号”。 取消了“符号”的章节。 一图1：修改个别制图错误。 -3.1：将冲击钻和电锤钻用硬质合金刀片尺寸分开列于表1和表2。 表1：取消了冲击钻用硬质合金刀片外接圆直径d=26mm～50mm的规格尺寸。按ISO 5468:2006《镶硬质合金刀片的旋转冲击式建工钻一一尺寸》国际标准，调整了刀片高度尺寸，增加了刀片肩部高度尺寸。 表2：取消了电锤钻用硬质合金刀片外接圆直径d一4.0mm～4.5mm的规格尺寸。 3.3的标记示例中，增加了冲击钻和电锤钻两种刀片的标记示例。
本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司、方大控股有限公司。 本标准主要起草人：夏千、林昌方。 本标准所代替标准的历次版本发布情况为：
JB/T8369—1996
IⅡI
建筑321---标准查询网 www.jz321.net JB/T8369—2012
冲击钻和电锤钻用硬质合金刀片
1范围
本标准规定了冲击钻和电锤钻用硬质合金刀片的型式和尺寸、技术要求、检验规则与试验方法、标志和包装、运输和贮存的基本要求。
本标准适用于冲击钻和电锤钻用硬质合金刀片。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T5242硬质合金制品检验规则与试验方法 GB/T5243硬质合金制品的标志、包装、运输和存 GB/T18376.2硬质合金牌号：第2部分：地质、矿山工具用硬质合金牌号
3型式和尺寸 3.1冲击钻和电锤钻用硬质合金刀片的型式如图1所示，冲击钻用硬质合金刀片尺寸由表1给出，电锤钻用硬质合金刀片尺寸由表2给出。
130°±3°
130°±3
A型
B型
图1
表1冲击钻用硬质合金刀片尺寸
单位为毫米
刀片外接圆直径d 基本尺寸
刀片厚度
刀片高度t 刀片肩部高度t1 刀片第2副后角
极限偏差 8.1
α2 14°
min 0.8d
min 0.57d
S
4.0 4.5
1.0±0.10 1.2±0.10
1 JB/T8369—2012
表1（续）
刀片外接圆直径d 基本尺寸
刀片厚度
刀片高度t 刀片肩部高度t 刀片第2副后角
α2
极限偏差
min
min
s
5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 11.0 12.0 13.0 14.0 15.0 16.0 17.0 18.0 19.0 20.0 22.0 23.0 24.0 25.0 注：t和t为参考尺寸。
1.2±0.10
0.1
1.4±0.10
0.8d
0.57d
1.6±0.10
+0:45
12°
2.0±0.10
2.2±0.10
0.47d
0.7d
2.5±0.10
+:2.0
3.0±0.10
0.37d
0.6d
3.5±0.10
8°
8.25
0.55d
0.32d
4.0±0.10
表2电锤钻用硬质合金刀片尺寸
单位为毫米
刀片外接圆直径d 基本尺寸
刀片厚度
刀片高度
刀片第2副后角
a2
极限偏差
5
t
5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5
4.5
1.2±0.10
0.12
1.4±0.10
5.0
12°
1.6±0.10
5.5
0.15
2.0±0.10
6.0
2
建筑321---标准查询网 www. jz321.net JB/T8369—2012
表2（续）刀片厚度
刀片外接圆直径d 基本尺寸
刀片高度
刀片第2副后角
α2
极限偏差
S
t
9.0 9.5 10.0 11.0 12.0 13.0 14.0 15.0 16.0 17.0 18.0 19.0 20.0 22.0 23.0 24.0 26.0 28.0 32.0 34.0 35.0 38.0 40.0 42.0 45.0 50.0 注1：电锤钻的硬质合金刀片不规定t尺寸。 注2：1为参考尺寸。
2.0±0.10
6.5 7.0 7.2 7.8 8.2 8.5 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5 13.0 15.0 17.0 20.0 20.0 21.0 21.0 23.0 24.0 26.0 30.0
0.15
2.2±0.10
12°
2.5±0.10
0.13
3.0±0.10
3.5±0.10
1821
4.0±0.10
8°
4.5±0.10
8.2
5.0±0.10
5.5±0.10
3.2标记示例：
规格d7mm冲击钻用A型硬质合金刀片为：冲击钻用硬质合金刀片7-AJB/T8369--2012 规格d=10mm电锤钻用B型硬质合金刀片为：电锤钻用硬质合金刀片10-BJB/T8369—2012
4技术条件 4.1尺寸和位置公差 4.1.1硬质合金刀片底面应进行倒角，当s小于3mm时，允许不倒角。 4.1.2硬质合金刀片两平面的平行度误差不应大于0.05mmc
3 JB/T8369—2012
4.2材料和硬度 4.2.1冲击钻和电锤钻用硬质合金刀片按GB/T18376.2的规定。 4.3外观和表面粗糙度 4.3.1硬质合金刀片表面应进行喷砂或钝化处理，不得有起皮、鼓泡、分层、裂纹等影响使用性能的缺陷。 4.3.2硬质合金刀片主切削刃上的掉边、掉角尺寸及毛刺高度不得大于0.2mml。 4.3.3硬质合金刀片切削刃表面粗糙度的上限值为Ra1.6μm。 5检验规则与试验方法
硬质合金刀片的检验规则和试验方法按GB/T5242的规定。 6标志、包装、运输和贮存
硬质合金刀片的标志、包装、运输和贮存按GB/T5243的规定。
