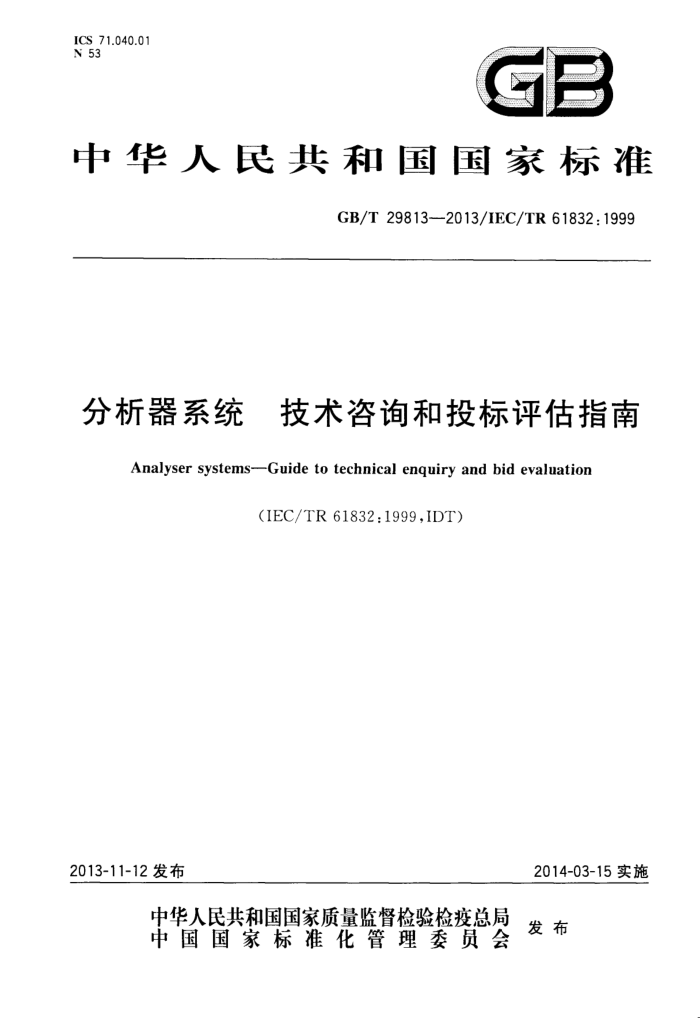

ICS 71.040.01 N 53
GB
中华人民共和国国家标准
GB/T 29813-2013/IEC/TR 61832:1999
分析器系统 技术咨询和投标评估指南
Analyser systems-Guide to technical enquiry and bid evaluation
(IEC/TR 61832:1999,IDT)
2014-03-15实施
2013-11-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T29813—2013/IEC/TR61832:1999
目 次
前言引言
范围规范性引用文件基本说明 3.1 简要方案说明 3.2 供货范围 3.3 期望供应商答复的问题 3.4 投标否决的主要依据技术规范说明 4.1 供应商/用户接口 4.2 采购责任 4.3 实施的标准和规范 4.4 文件要求 4.5 质量保证书 4.6 通用技术规范 4.7 分析小屋技术规范 4.8 取样系统技术规范 4.9 分析器技术规范 4.10 检验和测试投标评估
1
2
3
±
..
...
+
5
5.1 目的 5.2 正确的投标应答 5.3 技术优势 5.4 技术说明限制 5.5 投标资质会 5.6 投标评估核对清单附录A（资料性附录） 分析器技术规范表· 附录B（资料性附录） 分析器状态报警 “故障”、“维护请求”和“停运” 附录C（资料性附录） 比较投标评估程序的示例· 附录D（资料性附录） 报价评估检查表示例附录E 参考文献
10
14
16 19 20 GB/T29813-2013/IEC/TR61832:1999
前言
本标准按照GB/T1.1—2009和GB/T20000.2—2009给出的规则起草。 本标准使用翻译法等同采用IEC/TR61832：1999《分析系统技术咨询和报价评估指南》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB3836.2--2010爆炸性环境第2部分：由隔爆外壳“d”保护的设备（IEC60079-1：2007， MOD) GB3836.4—2010 爆炸性环境等 第4部分：由本质安全型“;”保护的设备（IEC60079-11： 2006,MOD) GB3836.5---2004 爆炸性气体环境用电气设备第5部分：正压外壳型“p”（IEC60079-2： 2001,MOD) GB3836.14—2000 爆炸性气体环境用电气设备第14部分：危险场所分类（IEC60079-10： 1995,IDT) GB3836.15—2000 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外） (eqvIEC60079-14:1996) GB3836.17--2007 爆炸性气体环境用电气设备第17部分：正压房间或建筑物的结构和使用（IEC60079-13：1982,IDT)
-GB/T6988（所有部分）电气技术用文件的编制[IEC61082（所有部分），IDT GB/T19001—2008质量管理体系要求（ISO9001：2008，IDT）
GB/T19898—2005工业过程测量和控制应用软件文档集（IEC61506：1997，IDT） GB/T26853.1一2011成套设备、系统和设备文件的分类和代号第1部分：规则和分类表 (IEC 61355-1:2008,IDT) -GB29812一2013工业过程控制分析小屋的安全（IEC61285：2004，IDT） GB/T29814—2013在线分析器系统的设计和安装指南（IEC/TR61831：1999，IDT）
-
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会分析仪器分技术委员会（SAC/TC124/SC6）
归口。
本标准起草单位：中国仪器仪表行业协会、西克麦哈克（北京）仪器有限公司、上海市计量测试技术研究院、北京北分麦哈克分析仪器有限公司、聚光科技（杭州)股份有限公司、上海精密科学仪器有限公司、南京分析仪器厂有限公司、重庆川仪分析仪器有限公司、北京分析仪器研究所。
本标准主要起草人：马雅娟、方培基、张波、曲长虹、顾海涛、顾敏杰、刘虎、熊彬烽、娄兴军。
I GB/T 298132013/IEC/TR 61832:1999
引言
本标准第2章主要阐述了整套分析器系统技术规范的项目名称及其说明。但并非所有的分析器系统都是相同的，对总内容的具体需求是有差别的。然而，本标准的这种编排形式使得一些条款能根据需求自由取舍。建议的做法是，本标准包括所有章节的项目，可酌情作出声明“不适用”。
本标准第3章阐述了投标评估程序以及针对评标的具体建议。 本标准使用的“分析器”一词涉及非常多的设备，如在线分析器，过程分析器，质量分析器，质量测量
仪，过程质量监控仪，连续排放监测仪，水污染监测仪以及与安全、健康相关的过程监控仪。
在参考其他标准时，应注意行业或地方可能会有强制性的法规要求。
1 GB/T29813—2013/IEC/TR61832:1999
分析器系统技术咨询和投标评估指南
1范围
本标准用于指导帮助供应商了解分析器及其辅助系统的技术规范，以及对提交的标书做评估，本标准本身不涉及设计规范，已刻意忽略了设计指南部分。但应参考相关的具体设计标准，例如德
国化工及医药工业过程控制技术用户协会（NAMUR）、工程设备和材料用卢协会（EEMUA）、美国仪表协会（ISA)等标准，IEC/TR61831技术报告也可作为设计指南的补充。
本标准提供了一个技术框架，期望通过简化技术规范和投标流程，为仪器供应商提供咨询文件和意见反馈的相关程序。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
IEC60079-1爆炸性气体环境用电气设备第1部分：由隔爆外壳“d”保护的设备（Electricalap paratus for explosive gas atmospheres--Part l:Construction and verification test of flameproof enclo sures of electrical apparatus)
IEC60079-2爆炸性气体环境用电气设备第2部分：正压外壳型“p”（Electricalapparatusfor explosivegas ztmospheres—Part2:Electrical apparatus—Typeof protection“p")
IEC60079-10爆炸性气体环境用电气设备第10部分：危险场所分类（Electricalapparatusfor explosive gas ztmospheres-Part 10:Classification of Hazardous areas)
IEC60079-11爆炸性气体环境用电气设备第11部分：由本质安全型“i”保护的设备（Electrical apparatus for explosivegas ztmospheres-Part ll:Intrinsic Satety;")
IEC60079-13爆炸性气体环境用电气设备第13部分：正压房间或建筑物的结构和使用（Elec trical apparatus for explosive gas ztmospheres--Part 13:Construction and use of rooms or buildings protected bypressurization)
IEC60079-14爆炸性气体环境用电气设备第14部分：危险场所电气安装（煤矿除外） (Electrical apparatus for explosive gas ztmospheres--Part l4: Electrical installations in hazardous areas(otherthenmines))
IEC61082（allparts）电气技术用文件的编制（Preparationofdocumentsusedinelectrotechnolgy） IEC61285工业过程控制-分析小屋的安全（Industrial-processcontrol—Safetyofanalyserhouses） IEC61355成套设备、系统和设备文件的分类和代号（Classificationanddesignationofdocuments
forplants,systems and equipment)
IEC61506工业过程测量和控制应用软件文档集（Industrial-processmcasuremrntand controlDocumentation ofapplication software)
IEC/TR61831在线分析器系统的设计和安装指南（Guidetothedesignandinstallationofon line analyser systems)
ISO900o（allparts）质量管理和质量保证标准（Qualitymanagementandqualityassurancestand ards)
1 GB/T29813—2013/IEC/TR61832:1999
VDI/VDE指令351.6表1气体分析的企业检测设备与设施［Richtlinie351.6，Blatt1Gasanaly tische BetriebsmeBeinrichtungen und anlagen(1978))
VDI/VDE指令351.6表2液体分析的企业检测设备与设施［Richtlinie351.6，Blatt2： Flissigkeitsanalytische BetriebsmcBeinrichtungen und anlagen(1981)J
NFPA30易燃、可燃性液体码（FlammableandCombustiblesLiquidsCode） EEMUA出版物No.138《在线分析器系统的设计和安装（DesignandInstallationofOn-lineAna
lyser Systems)
EEMUA出版物No.138SI《在线分析器系统的设计和安装技术咨询和投标评估指南（Design and Installation of On-line Analyser Systems Aguide to Technical Enquiry and Bid Evaluation)》
NAMUR矿区机械的情况报告，仪器损耗，管理需要，功能控制［Arbeitsblatt64：Statusmeldungen "Gerateausfall","Wartungsbedarf","Funktionskontrolle"von Feldgeraten(ENTWURF)]
3基本说明
3.1简要方案说明
技术规格书应包含有关分析器安装方案的简要说明，包括分析器系统需要的类型和流程性质及安装位置的说明。 3.2供货范围
技术规格书应包含分析器流路数目、分析器要求和分析小屋类型、数量和位置（如果需要），以及分析器及其小屋的位号、尺寸规定、文件要求和分析器供应商预期的主要职责，例如，设计、生产、采购、测试、运输到现场、启动和培训等。 3.3期望供应商答复的问题
应明确地规定供应商需要回答的问题，例如，逐条回答所有不符合技术规范的明显差异，并说明与可选择的方法不相符的技术原因。
应做出与报价有关的图表和数据。 投标中使用的语言和货币应符合要求。
3.4 投标否决的主要依据
为提供投标技术比较的公平基础，所有供应商解答的一致性是必要的。 对供应商应有明确的规定，需要答复的所有不符合项（如3.3中规定的)的任何一项，都有可能导致
投标被自动否决。
应对取样系统设计的技术能力高度重视，因为这是分析器系统中最易出故障的地方，标准图样或过去相似的应用实例只能用来作为参考，而不能用来作为投标费用的判断。
设计投标应考虑维修要求并应在投标评估中给予考虑。 如果要求，应包括相应的供应商的质量体系认证，例如ISO9000系列。
4技术规范说明
4
4.1供应商/用户接口
交割点应明确用条款确定现场工作接口。 2 GB/T29813—2013/IEC/TR61832:1999
技术规范应明确规定测试、标准物质和临时性设施的要求，并应指明提供这些项目的负责人。 应明确规定所有权的移交，例如，在发货、收货或现场安装的时间等。 若分析器/系统在安装前有贮存的有效期（即数月），应要求供应商说明超过保证期会有什么影响，
如果可能，应获得经批准的延长期。
应规定运输责任。 4.2采购责任
应明确规定是由供应商采购分析器，还是由用户采购交给供应商安装。 若由供应商采购分析器，用户应保留在分析器交由供应商安装之前对其进行检查的权利。 当分析器供应商确定检验分析器日期后，供应商应通知用户。 最终用户在定货前应保留可优先于供应商/合同商选择分析器或其他设备的型号和品牌，以及由此
引起费用变化的权利。否则，后续的变动应在改变的定单下执行。
如果最终用户有推荐的或优选的供应商名录，应在询价书中提供。 当分析器免费提供给供应商时，供应商有责任确保安装在整个系统中的分析器符合性能要求。
4.3实施的标准和规范
技术规范应参考适用的所有规范和标准。起草技术规范时应参考“参考文献”中所列的文件。 供应商应了解技术规范中所列的标准和规范，并在发生争议时提供这些文件。 对用户实施的标准和规范应由用户随技术规范一起提供给供应商。 应规定授权的电气认证，例如，PTB、BASEEFA、UL、FM、CSA等。
4.4文件要求 4.4.1总则
在整个项目过程中，为了解和保证设计的可靠性、功能性和最终产品的操作性，编制相应的文件是必要的。
供应商应按IEC61082、IEC61355和IEC61506要求来指导文件编制。 4.4.2报价阶段
要求供应商有控制地答复技术规范，以便获得公正的评价。技术规范中应统一所有需要评估投标的图样和文件。 4.4.3项目阶段
项目实施期间供应商应提供图样给用户审核。 图样审核应作为项目的重要阶段以保证掌握图样。 取样系统设计的完成和审核，包括规定的现场连接（见3.1）、泄压阀计算、房屋布局、配电、安全系统
逻辑和房屋/分析器系统管理逻辑和控制应是设计的阶段。如果需要，应成为阶段付款计划的一部分。
总的结构图有可能不需要审核，因为该图很难准确地反映真实的建筑，但如果需要，用户应提出在施工前看这些图样（或坚持要求提供图样)的权利，这些图样对保证维修的可达性和下水道及通风管的安置获得指导是非常重要的。 4.4.4项目完成
技术规范应要求只有在技术规范中所列的所有文件要求完成并审批后才能验收分析器和系统，有
3 GB/T 29813-2013/IEC/TR 61832:1999
效方法是把此要求作为正式阶段付款的条款，
供应商递交的项目完整文件应包括所有设计图样、计算书、材料清单、备件清单、质量保证书和设备操作/维修手册等。 4.5 5质量保证书
应规定质量保证要求，在投标中应要求提供质量保证书。
4.6 6通用技术规范 4.6.1数据图表
数据图表是供应商补充技术规范要求的一种很好的方法。 直接从分析器供应商购买分析器这种简单情况，数据图表足以作为完整的技术规范要求。这些数
据图表应是综合的，不仅要有分析器的类型和性能指标要求，而且要有用途、合格证、公用设施和取样要求。
附录A中给出了建议的数据图表的示例。 4.6.2环境
规定安装分析器和系统的环境条件是重要的。 资料应包括所有相关的环境条件，例如：
极限温度；极限湿度；
大气压力变化； -盐度指标（如，沿海地区等）；
本底污染指标（如，低水平的HzS等）；任何腐蚀性化合物的存在和类型的指标：特殊的气候要求（如，雪负荷、沙暴侵蚀等）。
房屋设计和通风效果，应要求给出风速和方位的资料。典型的风的资料应包括预期的阵风率，超过 90%时间的最小平均风速和超过5%时间的最大平均风速。 4.6.3危险区域分级
应对涉及安装分析器和系统的场所的区域分级做出明确的规定。特别注意在该等级下分析器装置可能受到的影响。
用户应规定分析小屋内外的区域分级。技术规范应明确地说明在分析小屋内外区域分级可能不同的。 4.6.4设备的电气认证
当建筑房屋时，室内的区域分级将取决于通风设计和与分析器连接的样品/辅助设施。 同样，设备的认证取决于预定的用途，例如：按通风和安全系统规定，在正常工作条件下，室内应为
非危险环境。无论怎样如果要求设备在通风故障的条件下也能工作，就应规定可能遇到的危险，应建议或规定满足区域分级要求的优先方法（例如，IS、Ex"d”、Ex"p”等）。 4.6.5 5毒物和腐蚀危险
应明确有毒物质危险存在的正常过程区域、过程样品及校准样品的输入和公用设施，这将影响通风 4
