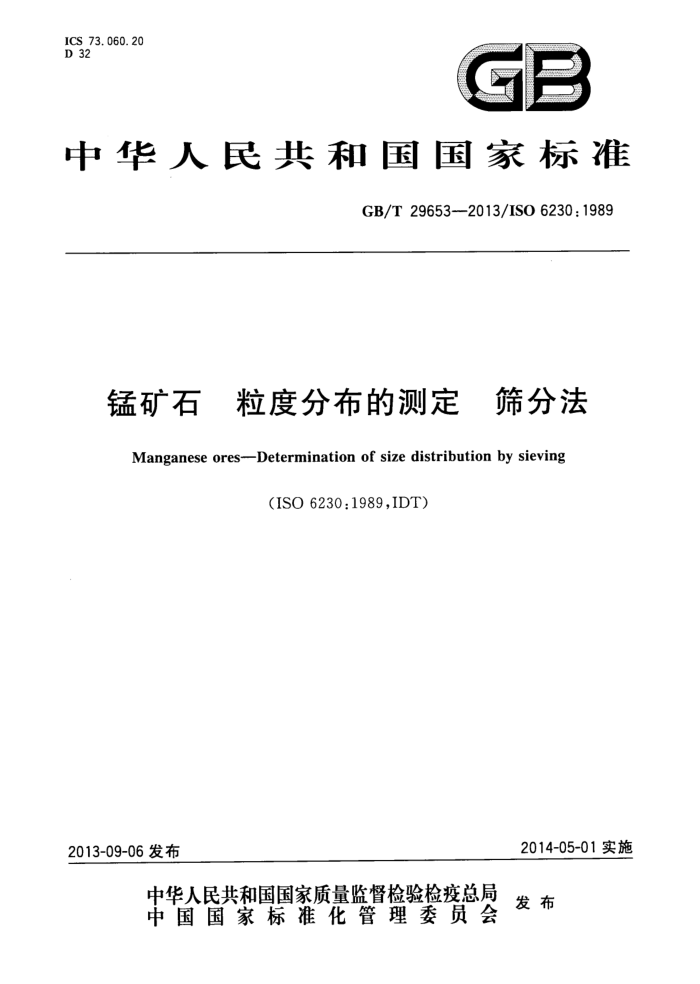

ICS 73.060.20 D 32
GB
中华人民共和国国家标准
GB/T29653--2013/ISO6230:1989
锰矿石 粒度分布的测定 筛分法 Manganese ores--Determination of size distribution by sieving
(ISO 6230:1989,IDT)
2014-05-01实施
2013-09-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T29653—2013/ISO6230:1989
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准使用翻译法等同采用ISO6230：1989《锰矿石粒度分布的测定筛分法》。 与标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T2007.7—1987 散装矿产品取样、制样通则 粒度测定方法 手工筛分法（ISO2591： 1982,NEQ) GB/T6003.1—2012 试验筛 技术要求和检验 第1部分：金属丝编织网试验筛 (ISO3310-1:2000,MOD) GB/T6003.2--2012 试验筛 技术要求和检验 第2部分：金属穿孔板试验筛（ISO3310- 2:1999,MOD) GB/T6005—2008 试验筛 金属丝编织网、穿孔板和电成型薄板 筛孔的基本尺寸 (ISO565:1990,MOD)
本标准还做了以下编辑性修改：
-5.4中具体引用了等同ISO8542：1986的GB/T24233—2009。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会（SAC/TC318)归口。 本标准起草单位：宁波检验检疫科学研究院，冶金工业信息标准研究院。 本标准主要起草人：张建波、任春生、华正江、林力、应海松、周惠康、陈自斌。
- GB/T296532013/ISO6230:1989
锰矿石 粒度分布的测定 筛分法
1范围
本标准规定了筛分法测定天然锰矿石或加工产品（例如球团矿、烧结矿和人造块矿）粒度分布的方法。
本标准中“锰矿”或“矿石”是指上述种类的物质。 本标准中的方法同样适用一个或多个筛子测定粒度。 本标准的目的是为锰矿石的任一试验包括粒度测定提供基础，并为合同方买卖锰矿石时所用。 当本标准用于对比试验时，为避免纠纷，有关方应就具体使用的方法达成协议。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T24232一2009锰矿石和铬矿石校核取样和制样偏差的试验方法（ISO8541：1986，IDT) GB/T24233一2009锰矿石和铬矿石评定品质波动和校核取样精密度的试验方法（ISO8542：
1986,IDT)
ISO565：1983试验筛金属丝编织网、穿孔金属板和电成型薄板筛孔的公称网孔尺寸（Test sieves—Wovenmetal wire cloth,perforated plate and electroformed sheet-Nominal sizes of openings)
ISO2591:1973筛分试验（Testsieving） ISO3310-1：1982试验筛技术要求和试验第1部分：金属丝编织网试验筛（Testsieves-
Technical requirements and testingPart l:Test sieves of metal wire cloth)
ISO3310-2:1982试验筛技术要求和试验第2部分：金属穿孔板试验筛（Testsieves一Tech- nical requirements and testing-Part 2:Test sieves of metal perforated plate)
ISO4296-1：1984锰矿石取样第1部分：份样取样（Manganeseores—Sampling—Part1--In crementsampling)
ISO4296-2：1983锰矿石取样第2部分：试样的制备（Manganeseores—Sampling-Part2 Preparation of samples)
ISO4299：1989锰矿石水分的测定（Manganeseores—Determinationofmoisturecontent）
3术语和定义
下列术语和定义适用于本文件。
3. 1
批lot 在相同条件下加工或生产的一定数量的矿石。
3. 2
交货批 consignment 以一次交货的矿石为一交货批，交货批可由一批、多批或一批的部分组成。
1 GB/T29653—2013/ISO6230:1989 3. 3
份样increment a）在一个交货批矿石内由取样设备一次所取的矿石量。 b) 由份样缩分法所采集的矿石量。
3. 4
副样 subsample a) 由一个交货批矿石中两个或两个以上的份样组成的矿石量。 b）由两个或两个以上的份样组成的样品，每个份样可根据需要进行破碎和/或缩分。
3. 5
大样grosssample a）一个交货批内由全部份样组成的矿石量。 b）由全部份样或副样组成的样品，每个份样或副样可根据需要进行破碎和/或缩分。
3. 6
试样 羊testsample 按规定制样方法从每个份样、副样或大样所制备的供测定粒度分布、水分含量、化学成分或其他物
理特性的样品。 3. 7
粒度样品sizesample 用来测定一个交货批或部分交货批矿石粒度分布的样品。
3. 8
颗粒 particle 矿石中独立连贯的一个实体，无论其大小。
3. 9
粒度（粒度分析中） )particle size(in sieve analysis) 颗粒能通过的筛子最小孔径和颗粒不能通过的筛子最大孔径。
3. 10
公称最大粒度 nominaltopsize 矿石筛分后残余在R20系列（见ISO565：1983表1，方孔)试验筛上的矿石量不大于5%的最小筛
孔尺寸。 3. 11
粒度分布sizedistribution 按粒度大小划分的颗粒组，以通过或保留在所选筛子的颗粒占样品总质量的质量分数表示。
3. 12
粒级 sizefraction 用一个筛子或两个不同孔径的筛子分离出来的样品部分。
3. 13
最粗粒级 oversizefraction 试验中样品不能通过最大孔径筛子的部分，例如：十mm(或μm)。
3. 14
最细粒级 undersizefraction 测试中样品能通过最小孔径筛子的部分，例如：一zmm(或μm）。 2 GB/T29653—2013/ISO6230:1989
3. 15
粒级比sizefractionyield 以质量分数表示的给定粒级的质量和样品总质量之比。
3. 16
中间粒级intermediatesizefraction 试验中样品能通过的最小筛子孔径（z，mm或μm）和不能通过的最大筛子孔径（y，mm或μm）之
间的部分，例如：一工十y，mm或μm。 3. 17
规格粒度specificationsize 相关方根据重要的粒级限量选定的筛孔或筛孔组的大小。
3.18
筛分sieving 根据大小，通过一个或多个筛子对颗粒混合物进行分离的过程。
3. 19
干筛dry sieving 不用水的筛分。
3.20
湿筛 帝wetsieving 用水的筛分。
3.21
手筛hand sieving 手持并摇动筛子的筛分操作。
3.22
支撑手筛 assistedhand sieving 机械支撑筛子，手工摇动筛子的筛分操作。
3.23
机械筛分 mechanical sieving 机械支撑和摇动筛子的筛分操作，该操作可以是批量的或连续的。
3.24
连续筛分continuoussieving 矿石被连续加载到一个或多个筛子的表面，产物被不停运走的筛分操作。
3. 25
批盘筛分batchsieving 产物一直保留在筛子表面直到操作结束的筛分操作。
3. 26
手放过筛handplacing 用手将每个颗粒放到筛网上，在不用力的情况下单个颗粒就能通过筛网或者可以被清楚的划分为
筛上物的筛分操作。 3.27
筛子sieve 一种由安装在框架上的筛网组成的用来筛分的设备。
3 GB/T29653—2013/ISO6230:1989
3. 28
试验筛组 nestof testsieves 由一组装在一起的试验筛组成，包括盖子和接收底盘。
3. 29
装料量 charge 在单独的筛或试验筛组上一次操作完成的矿石量。
3. 30
筛网 sieving medium 个由规则排列的相同形状和大小的开口组成的表面。
3. 31
粒度分析 sieve analysis 通过筛分测定矿石粒度分布的方法。
4原理
锰矿石样品通过筛分程序确定其组成颗粒的粒度分布。粒度分布以通过或者未通过选定筛子的质量分数表示。
5 仪器和设备
5.1筛网 5.1.1 开口形状
筛网应具有符合ISO565规定的矩形开口。 5. 1.2 2开口尺寸
开口的公称尺寸应从ISO565规定的尺寸中选取使用。 5.1.3筛网构造
筛网应符合ISO565、ISO3310-1和ISO3310-2的规定。为保证结果的一致性，应避免随意混合使用穿孔平板筛和编织网筛进行任何粒度测定。
在编织网筛使用的场合下，特别是在十4mm范围，必须注意到：
当使用圆形框架的筛子时，不可避免存在不完整开孔，这就增加了筛下物嵌人不完整开孔而保
a)
留在筛上的风险。 孔径的误差要比穿孔平板筛大，这会对结果产生影响。
b
c）这种筛网容易变形。 当使用穿孔平板筛时，所有板上不完整开孔都应该被遮盖，只有在粒级称重前确定所有嵌人在不完
整开孔中的颗粒被未经破碎的移除和正确筛分，才可以不必遮盖。 5.2筛架 5.2.1形状和大小
用来手工和机械筛分的筛子应符合ISO2591的规定。框架可以是圆形或矩形。 4 GB/T29653—2013/ISO6230:1989
5.2.2构造
筛网框架应有相同种类的顶盖和底盘并互相平滑的嵌套在一起，框架应光滑，筛子间的嵌套应防止物料挂在上面和细粉损失。
5.3筛子准备和维护 5.3.1准备
按照ISO2591推荐的方法准备试验筛，详情如下：使用前，筛网和框架应脱脂和清洁。筛子的清洁必须十分小心，不得损害筛网。对孔径大于或等于
500μm的筛子，应用软黄铜线刷清洗筛子底部，对小于500μm的细筛，不能用刷子清洗筛网，应轻轻拍打框架使卡住的颗粒落下。有时还需用热的软皂溶液清洗细筛。清洗和清洁后，应彻底干燥筛子。 5.3.2维护（包括验证程序）
筛网的准确性一开始就应验证并在使用中定期验证。使用频率和筛分的锰矿石种类等因素会影响验证频率。推荐每个筛子配备一张记录卡片。
验证可以按照ISO3310-1和ISO3310-2中规定的程序进行。 另一种验证的方法可以通过筛分与测试样品相似的样品，比较筛子和标准筛的性能来进行。 当筛网不再符合ISO3310-1和ISO3310-2规定的允许差时，应取消使用标记并将筛子报废。
5.4筛分仪器
任何仪器，只要它根据选定的规范孔径或其他认同的孔径获得的结果与在ISO2591规定的控制条件下进行手放过筛或手工筛分得到的结果相差在2%（绝对)内，都是可接受的。
任何筛分仪器应按照GB/T24232和GB/T24233规定的程序下进行偏差测试，若无明显偏差则可接受。 5.5干燥设备
任何通风设备，只要装有将设备温度维持在105℃士5℃的温度控制设备，都是可接受的。应避免设备中的灰尘掉落。
5.6称量设备
每个测定质量的称量设备至少具有其标称量0.1%的灵敏度，并能保证测试样品和每个粒级的样品称量准确度在测试样品质量的0.1%及以上。
应选择设备合适的量程以满足上述要求并确保最后的报告能精确到一位小数。
5.7湿筛组件
当使用湿筛时，除上述提到的仪器和设备外，还需一个可控制的水源和一个喷头，合适时还需要个收集槽，简单的排列见图1。
当湿筛的筛子孔径小于125μm时，下列情况更可取： a）筛子由不锈钢制作； b）筛网有背衬以防止筛网因水压而下垂和变形。典型的背衬是由2mm矩形孔筛网组成。
5 GB/T29653—2013/ISO6230:1989
5.8 精密计时仪或时间继电器 5. 9 样品容器和样品运输工具（盘、桶、盆、聚乙烯袋） 5.10铲、勺、刷
说明：
旋水喷头；一水源调节阀；一箱体；一筛子；一筛下物流出支管。
2
2
4
图1 湿筛组件排列示意图
筛分的通用原则
6
在开始测定粒度前，应制定整个测定过程的操作方法，操作方法应考虑下列因素：
正在进行评估的锰矿石；收到的样品的状态（例如：单独的份样、副样或混合的粒度样品）；一现有的仪器；分析的目的。
图2是一个典型的测试过程顺序的决策树状图。 筛分应该严格遵照ISO2591规定的控制条件下进行。 被认定为降级的锰矿石，负责粒度测试的试验方使用相似的仪器和相同的程序是非常关键的，这样
结果才有可比性。
由于锰矿物理性质的不同，对十5mm和一5mm两种粒级，筛分测试应用两种方法进行。 公称最大粒度通过先行筛分或在先前测试的结果上得到。 筛分可以通过机械筛分或筛分仪或手工筛分进行（单个筛子或筛子组）。筛子的选择取决于给定矿
种种类的技术要求和测试目的。测试过程可以是一个连续的操作（连续筛分)或分成几个独立的操作（批量筛分）。
对于十100mm矿石，允许手放过筛。手工筛分和手放过筛是标准方法。
