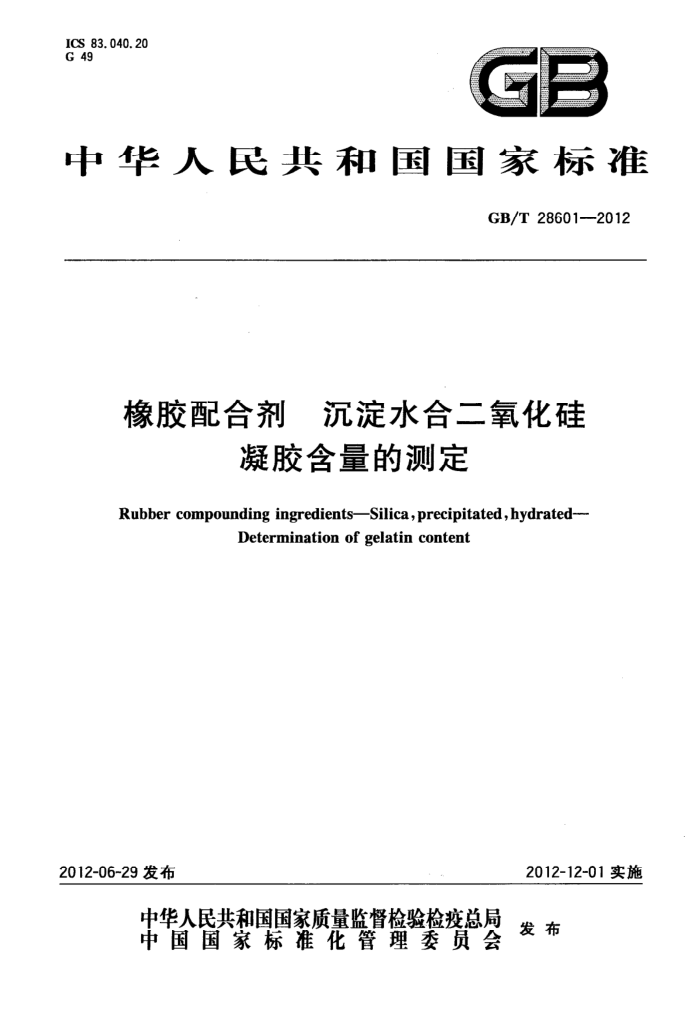

ICS 83.040.20
G 49
中华人民共和国国家标准
GB/T28601-2012
橡胶配合剂 沉淀水合二氧化硅
凝胶含量的测定
Rubber compounding ingredients—Silica, precipitated,hydrated--
Determination of gelatin content
2012-12-01实施
2012-06-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 286012012
前 言
本标准由中国石油和化学工业联合会提出。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国橡胶与橡胶制品标准化技术委员会炭黑分技术委员会（SAC/TC35/SC5)归口。 本标准负责起草单位：中橡集团炭黑工业研究设计院、上海久琛精细化工有限公司。 本标准主要起草人：王定友、聂素青、周玉芳。
- GB/T28601—2012
橡胶配合剂沉淀水合二氧化硅
凝胶含量的测定
雷告：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。 使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。
1范围
本标准规定了用试验筛测定凝胶含量的方法。 本标准适用于沉淀水合二氧化硅。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T6003.1金属丝编织网试验筛 GB/T8170数值修约规则与极限数值的表示和判定 HG/T3061橡胶配合剂沉淀水合二氧化硅
3原理
采用沉淀法生产水合二氧化硅容易生成凝胶。测定沉淀水合二氧化硅凝胶含量，是判断二氧化硅分散性的依据之一。
将试样通过75μm的试验筛，残留在筛上的物质视为凝胶，测定残留物（凝胶）的质量，计算凝胶含量。
4仪器
4.1试验筛，筛网用锡青铜或奥氏体不锈钢丝编织而成，网孔基本尺寸75um和150um，符合 GB/T6003.1规定。也可采用其他规格的试验筛。 4.2分析天平，精度为0.1mg。 4.3称量盘。 4.4恒温干燥箱，重力对流型，温度可以控制在（105土2)℃。 4.5干燥器，装有有效干燥剂。 4.6研体和研杆。
5采样
5.1按HG/T3061的规定进行采样。 5.2采集的样品需置于密闭的容器中。造粒样品用研钵和研杆（4.6)轻轻破碎，然后过150μm实验筛。
1 GB/T28601—2012
6分析步骤
6.1称取10g试样(5.2)m。于烧杯中，精确至0.1mg。 6.2将烧杯中的试样用水完全浸润，然后将试样移入75μm试验筛（4.1)中，在(0.1士0.02)MPa的水压下反复淋洗，直至残留物量不再明显减少。 6.3将含残留物的筛子置于(105士2)℃的恒温干燥箱（4.4)中烘2h。 6.4将筛子转移至干燥器(4.5)内，冷却至室温。 6.5将残留物（m,）移入-个已称过质量的称量盘（4.3)中称量，精确至0.1mg。
7 结果计算
7.1 凝胶(残留物)的含量以质量分数w计，按式(1)计算。
m ×100% mo
·(1 )
ws
式中： m,
残留物质量的数值，单位为克（g）；试样质量的数值，单位为克（g）。
m.
7.2计算结果表示到小数点后一位。如有多次测量结果，取其平均值。计算结果按GB/T8170规定进行数值修约。
8试验报告
试验报告包括以下内容： a) 试样的名称及标识； b) 本试验依据的标准； c) 试样质量，g； d) 试验结果： e) 与规定的分析步骤的差异； f) 在试验中观察到的异常现象； g) 试验日期。
2 中华人民共和 国
国家标准
橡胶配合剂沉淀水合二氧化硅
凝胶含量的测定 GB/T28601—2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印剧厂印剧
各地新华书店经销
*
开本880×12301/16 印张0.5 字数5千字 2012年11月第一版 2012年11月第一次印刷
*
书号：155066·1-45557
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107
GB/T28601-2012
