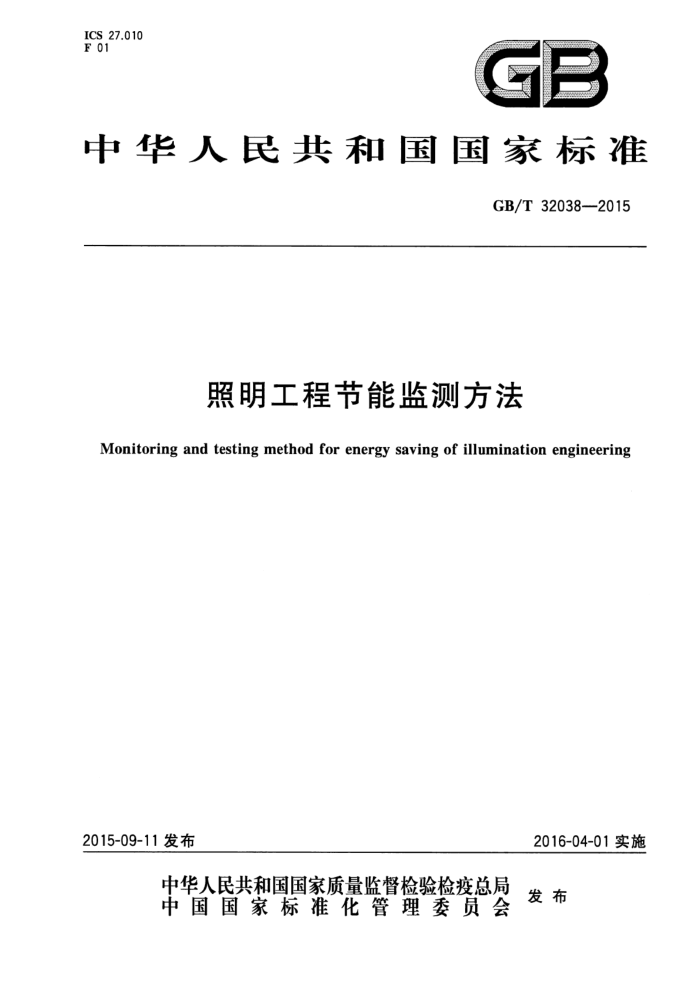

ICS 27.010 F 01
C
中华人民共和国国家标准
GB/T32038—2015
照明工程节能监测方法
Monitoring and testing method for energy saving of illumination engineering
2016-04-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T32038—2015
目 次
前言范围
I
1
2 规范性引用文件 3 术语和定义 4 一般要求 5 监测内容 6 监测条件及设备
...
2
2
2
监测方法 8 监测报告附录A（资料性附录） 照明工程节能监测报告
7
3
1 GB/T32038—2015
前言 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国能源基础与管理标准化技术委员会提出本标准由全国能源基础与管理标准化技术委员会合理用电分技术委员会（SAC/TC20/SC4)
归口。
本标准起草单位：中国建筑科学研究院、中国标准化研究院、总后建筑设计研究院、国网节能服务有限公司、中国市政工程协会城市照明专业委员会、飞利浦（中国)投资有限公司、广西壮族自治区建筑科学研究设计院、厦门市计量检定测试院、浙江新世纪工程检测有限公司、浙江求是信息电子有限公司、中航天旭恒源节能科技有限公司、北京信能阳光新能源科技有限公司、东莞勤上光电股份有限公司、浙江杰仕德能源科技有限公司。
本标准起草人：朱红、赵跃进、罗涛、郦树奎、徐臣、毛远森、王书晓、姚梦明、庞耀国、康品春、顾剑英、 范小春、汪卫国、梁宗兴、尹若澜、张玉涛、王春林、陈建新。
I GB/T32038—2015
照明工程节能监测方法
1范围
本标准规定了照明工程节能监测的监测内容、技术要求、监测和评价方法。 本标准适用于新建和扩、改建的室内照明、室外工作场所照明、城市道路照明和城市夜景照明工程
的节能监测。既有照明工程的节能监测可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T5700照明测量方法 GB50034建筑照明设计标准 GB 50582 2室外作业场地照明设计标准 CJJ45城市道路照明设计标准 JGJ/T163城市夜景照明设计规范 JJG211亮度计检定规程 JJG 245 光照度计检定规程
3术语和定义
下列术语和定义适用于本文件。
3.1
照度均匀度 uniformityratioofilluminance 规定表面上的最小照度与平均照度之比。
3.2
亮度均匀度 uniformityratio of luminance 规定表面上的最小亮度与平均亮度之比。
3.3
路面亮度纵向均匀度longitudinaluniformityofroadsurfaceluminance 路面上各车道的中心线上最小亮度与最大亮度的比值的最小值。
3.4
照明功率密度lightingpowerdensity;LPD 单位面积上的照明功率（包括光源、镇流器或变压器），单位为瓦特每平方米（W/m"）。
3.5
灯具功率 luminairepower 单个灯具整体消耗的总功率，包括光源、镇流器和其他电气附件消耗的功率，单位为瓦（W）。
I GB/T32038—2015
4一般要求
4.1 照明节能监测应在照明系统符合设计要求，并在正常工况运行时进行。 4.2 ：当用于节能量审核时，照明工程节能的监测应委托具有相关资质的第三方监测或检测机构进行。 4.3监测机构应具有确保监测公正、数据准确的管理制度，监测人员应具备所必要的照明及相关专业知识和实践经验。
5监测内容
5.1检查项 5.1.1 照明工程使用的材料、设备等，应符合设计要求及国家有关标准的规定。严禁使用国家明令禁止或淘汰的材料和设备。 5.1.2 照明用电应符合单独计量的要求。 5.1.3 照明场景设定及开关灯时间表应符合设计使用要求。 5.1.4 照明供电回路中接人其他类型用电设备的情况。 5.1.5 三相照明线路负荷的不平衡情况。 5.2 2测试项 5.2.1月 照明工程节能监测的电参数应包括电压、电流、电能量、功率因数、功率和谐波电流等指标。 5.2.2 在监测电参数的同时，应对照度、亮度、照度均匀度和亮度均匀度等照明指标进行测试。 5.2.3 应对照明场所的几何尺寸和反射比等情况进行测试。
6 监测条件及设备
6.1 监测条件 6.1.1 照明系统全部开启，且正常运行0.5h以上。 6.1.2 无天然光和外界其他光源干扰。 6.1.3 测试区域无明显遮挡。 6.1.4 照明回路的电压不宜大于额定电压的105%，且不宜低于额定电压的90%。 6.1.5 照明装置的损坏率或失效率不应超过2%。 6.1.6 照明系统中如有节电装置，应在测量条件中注明其工作状态。 6.2 监测设备 6.2.1 监测使用的仪器仪表，应经国家相关部门检定，且在检定合格周期内。 6.2.2 照度计应选择符合JJG245规定的一级照度计，最低分辨率为0.11x。 6.2.3 亮度计应选择符合JJG211规定的一级亮度计，最低分辨率为0.01cd/m”。 6.2.4 在道路照明只要求测量路面平均亮度时，可采用积分亮度计；除测量平均亮度外，还要求再测量亮度总均匀度和路面亮度纵向均匀度时，宜采用带望远镜头的亮度计，其在垂直方向的视角应小于或等于2°，在水平方向的视角应为2°～20°。 6.2.5 5检测所采用的电器仪表应满足以下要求：
a）准确度不低于1.5级； 2
